Инструкция по монтажу
8
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A

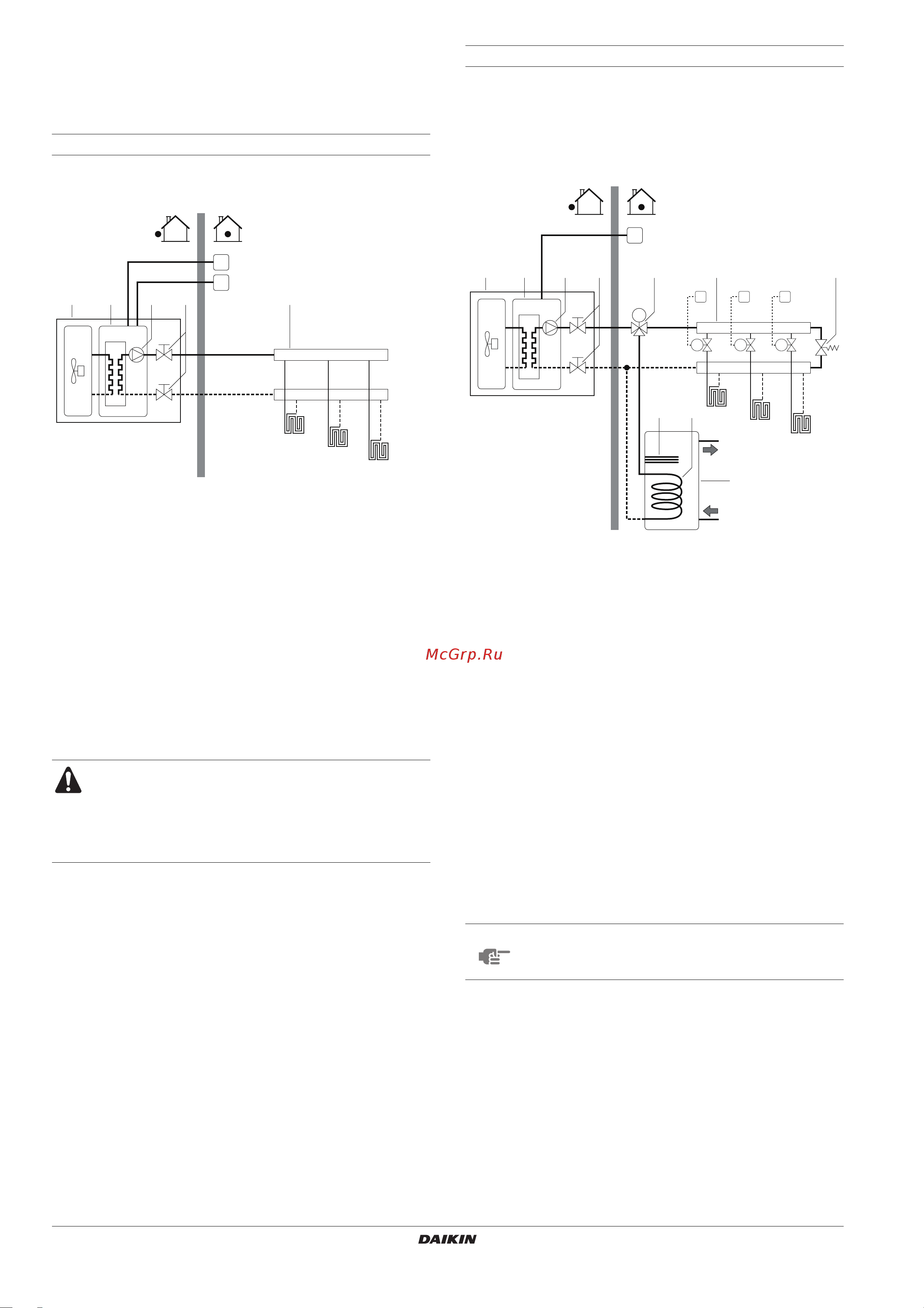

Примеры типового применения
Примеры применения приведены ниже исключительно
в иллюстративных целях.
Применение 1
Применение только для обогрева помещений с подключением
комнатного термостата к агрегату.
Работа агрегата и обогрев помещений
Когда к агрегату подключен комнатный термостат (T), агрегат
включаются по поступающему с термостата запросу на нагрев,
при этом агрегат начинает работать на обеспечение темпера-
туры воды на выходе, заданной на интерфейсе пользователя.
Когда температура в помещении поднимается выше значения,
заданного для термостата, агрегат выключается.
Применение 2
Применение только для обогрева помещений без подключения
комнатного термостата к агрегату. Температура в каждом
помещении контролируется клапаном в каждом контуре
циркуляции воды. Вода бытового потребления обеспечивается
посредством резервуара для горячей воды бытового
потребления, подсоединяемого к агрегату.
Работа насоса
Если к агрегату (1) не подключен термостат, насос (3) можно
сконфигурировать, чтобы он работал либо пока включен
агрегат, либо до достижения требуемой температуры воды.
1 Агрегат FHL1..3 Контур подогрева
полов (приобретается
по месту установки)
2 Теплообменник
3 Насос T Комнатный термостат
(дополнительное
оборудование)
4 Запорный клапан
5 Коллектор
(приобретается по
месту установки)
I Интерфейс
пользователя
Проследите за тем, чтобы проводка термостата была
правильно подсоединена к клеммам (см.
«Подсоединение кабеля термостата» на странице 26),
и чтобы DIP-переключатели были сконфигурированы
правильно (см. «Конфигурация комнатного
термостата» на странице 30).
FHL1
FHL2
FHL3
T
I
5
4321
1 Агрегат 9 Змеевик
теплообменника
2 Теплообменник
3 Насос 10 Резервуар для горячей
воды бытового потреб-
ления (дополнительное
оборудование)
4 Запорный клапан
5 Коллектор
(приобретается по
месту установки)
FHL1..3 Контур подогрева
полов (приобретается
по месту установки)
6 Трехходовой клапан
с приводом от
электродвигателя
(дополнительное
оборудование)
T1..3 Термостаты отдельных
помещений
(приобретаются по
месту установки)
7 Обходной клапан
(приобретается по
месту установки)
M1..3 Отдельный клапан
с электроприводом для
контроля контура FHL1
(приобретается по
месту установки)
8 Вспомогательный
нагреватель
I Интерфейс
пользователя
ПРИМЕЧАНИЕ
Подробную информацию о конфигурировании
насоса см. в разделе «Конфигурация работы
насоса» на странице 30.
FHL1
FHL2
FHL3
5
43 721
M
M1
T1
M2
T2
M3
T3
10
6
98
I
