E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
7

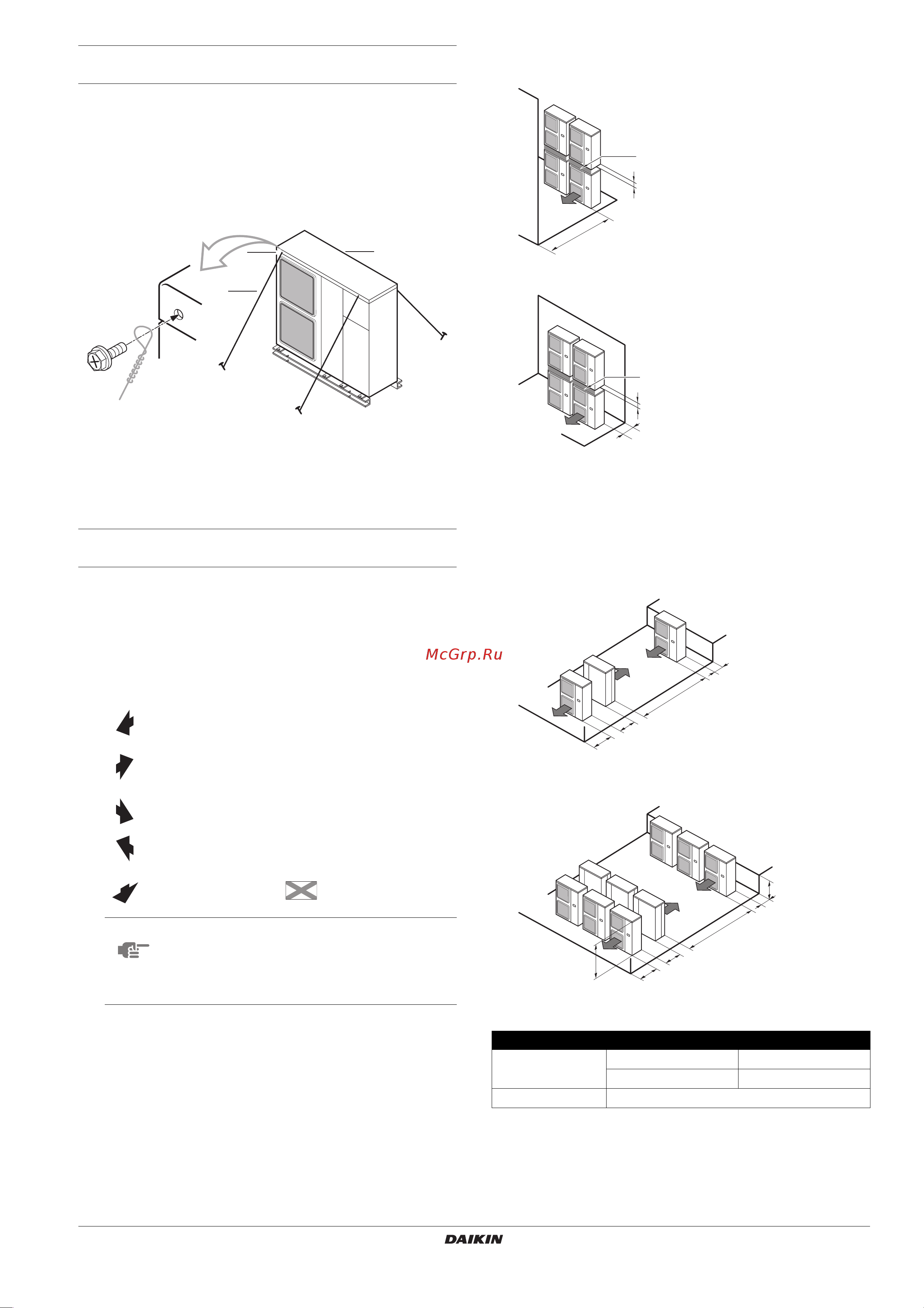

Метод монтажа агрегата, предотвращающий его
падение
Если необходимы специальные меры, исключающие падение
агрегата, закрепите его так, как показано на рисунке.
■ заготовьте 4 растяжки, как показано ниже
■ отверните 4 винта крепления верхней панели (А и В на
рисунке)
■ проденьте винты в петли растяжек и снова надежно
затяните их
Свободное пространство, необходимое для
обслуживания и монтажа
Цифры на рисунках обозначают размеры в мм.
(см. «Предварительные операции перед монтажом» на
странице 6).
Меры предосторожности
(A) Если агрегаты не устанавливаются друг на друга (Смотрите
рисунок 1)
(B) Если агрегаты устанавливаются друг на друга
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
Не устанавливайте агрегаты друг на друга.
Расстояние не менее 100 мм требуется для проводки дренаж-
ного трубопровода верхнего агрегата. Уплотните зазор А, чтобы
выбрасываемый из агрегата воздух не мог снова попасть в него.
(С) При установке агрегатов рядами (например, на крыше
здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) агрегатов
в ряды параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
A Расположение двух крепежных отверстий на лицевой
стороне агрегата
B Расположение двух крепежных отверстий на тыльной
стороне агрегата
C Электропроводка: приобретается по месту установки
Препятствие со
стороны забора
воздуха
✓
Имеется препятствие
Препятствие со
стороны выброса
воздуха
1
В таких случаях
закройте низ
монтажной рамы во
избежание повторного
всасывания
выброшенного воздуха
Препятствие с левой
стороны
Препятствие с правой
стороны
2
В таких случаях можно
установить только
два агрегата.
Препятствие с верхней
стороны
Такая ситуация
недопустима
ПРИМЕЧАНИЕ
Минимальное расстояние B1 на рисунке 1
обозначает пространство, необходимое для
нормальной работы агрегата. При этом для
обслуживания необходимо 300 мм
пространства.
C
B
AA
L A
L≤H
0<L≤1/2H 250
1/2 H < L 300
H<L Монтаж не допускается
≥1000
≥100
A
≥300
≥100
A
≥1000
≥200
≥2000
≥100
≥1500
≥600
≥3000
A
H
L
