Инструкция по монтажу
2
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Оба варианта поставляются в комплекте со встроенным
резервным нагревателем, обеспечивающим дополнительную
теплопроизводительность при низких температурах наружного
воздуха. Резервный нагреватель также служит запасным на
случай поломки агрегата и защищает наружный трубопровод
циркуляции воды от замерзания в зимнее время. На заводе
производительность резервного нагревателя устанавливается
на 6 кВт, однако в зависимости от особенностей системы
монтажник может ограничить производительность резервного
нагревателя до 3 или 2 кВт. Решение о производительности
резервного нагревателя принимается на основании
температуры равновесия, см. график ниже.
■
Резервуар для горячей воды бытового потребления
(дополнительное оборудование)
К внутреннему агрегату можно подсоединить приобретае-
мый отдельно резервуар для горячей воды бытового
потребления семейства EKHW* со встроенным вспомога-
тельным электрическим нагревателем мощностью 3 кВт.
Резервуар для горячей воды бытового потребления
выпускается в трех типоразмерах: 150, 200 и 300 литров.
Подробнее см. инструкцию по монтажу резервуара для
горячей воды бытового потребления.
■
Комплект для подключения резервуара для горячей
воды бытового потребления к солнечным батареям
(дополнительное оборудование)
Информацию о комплекте для подключения к солнечным
батареям EKSOLHW см. в прилагаемой к нему инструкции
по монтажу.
■
Плата цифрового ввода-вывода в комплекте
(дополнительное оборудование)
К наружному агрегату можно подключить дополнительную
плату цифрового ввода-вывода EKRP1HB, которая
выполняет следующие функции:
■
дистанционная подача аварийного сигнала;
■
дистанционное ВКЛЮЧЕНИЕ/ОТКЛЮЧЕНИЕ режима
обогрева или охлаждения;
■
двухвариантная работа (подача разрешающего сигнала
на вспомогательный водонагреватель).
Более подробную информацию см. в инструкции по
эксплуатации внутреннего агрегата и в инструкции по
монтажу платы цифрового ввода-вывода.
Порядок подключения этой платы к агрегату см. в
электрической схеме или схеме подключения.
■
Комплект нагревателя поддона EKBPHTH16A
(дополнительное оборудование)
■
Комплект дистанционного термостата
(дополнительное
оборудование)
К внутреннему агрегату можно дополнительно подключить
комнатный термостат модели EKRTW, EKRTWA или EKRTR.
Подробнее см. инструкцию по монтажу комнатного
термостата.
Более подробную информацию об этих комплектах дополни-
тельного оборудования см. в соответствующих инструкциях по
монтажу.

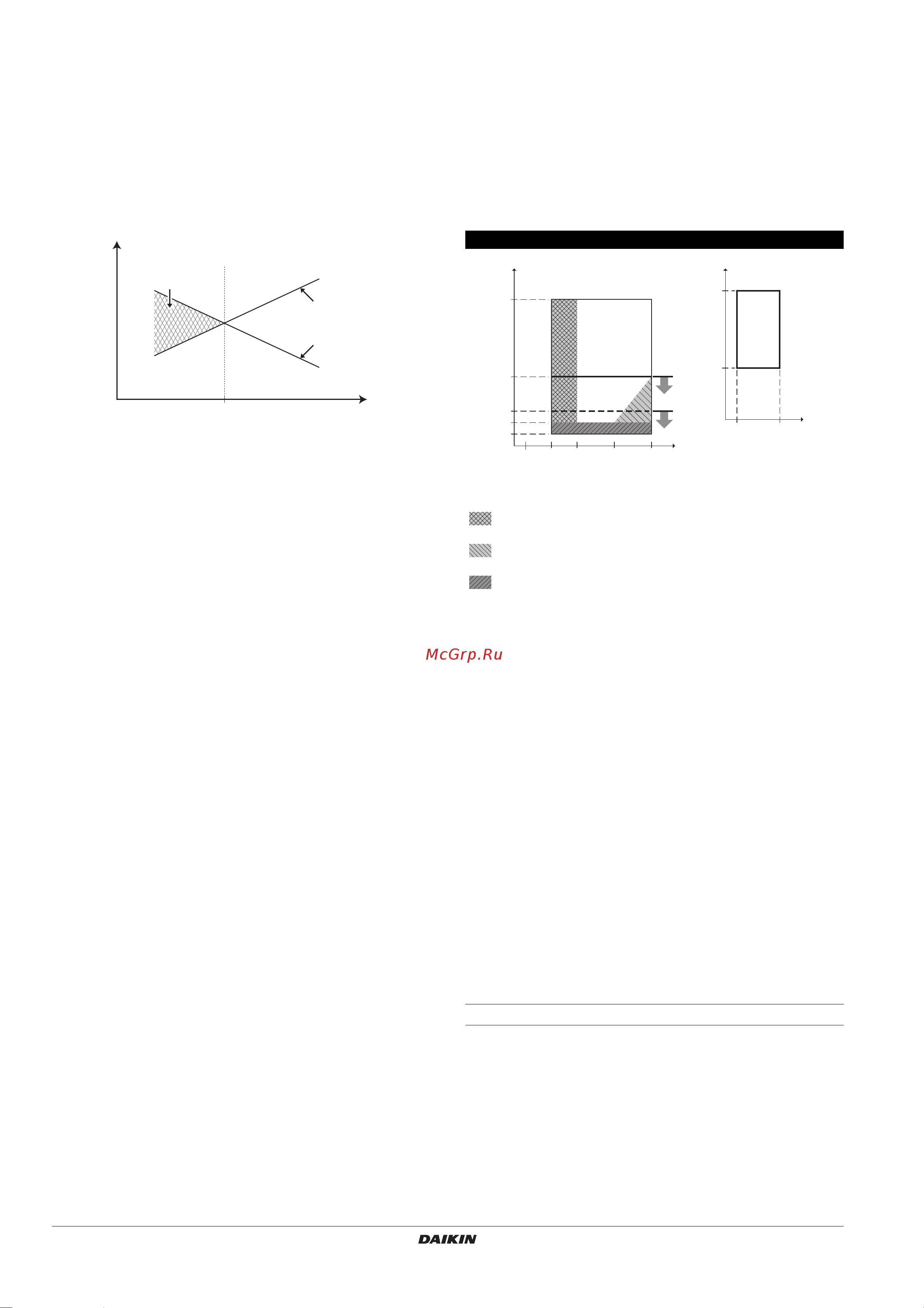

Рабочий диапазон
Подключение к энергосберегающему источнику
электропитания
Данное оборудование можно подключать к энергосберегающим
системам подачи электроэнергии. При этом полный контроль за
агрегатом остается возможным лишь при условии непрерывной
подачи электроэнергии из энергосберегающего источника
электропитания. Подробности см. в разделе «Подключение
к энергосберегающему источнику электропитания» на
странице 27.
Рамки настоящей инструкции
В настоящей инструкции по монтажу содержатся сведения о
порядке монтажа и подключения любых наружных агрегатов
моделей EDH, EBH, EDL и EBL.
1
Производительность теплового насоса
2
Требуемая теплопроизводительность
(в зависимости от места установки)
3
Дополнительная теплопроизводительность,
обеспечиваемая резервным нагревателем
4
Температура равновесия (задаётся через интерфейс
пользователя, см. «Местные настройки» на странице 33)
T
A
Окружающая (наружная) температура
P
H
Теплопроизводительность
T
A
4
3
1
2
P
H
Режим обогрева Режим охлаждения
A
Наружная температура
B
Температура воды на выходе
Тепловой насос отключен, работает только резервный
нагреватель (модели V3 или W1)
Тепловой насос отключен, работает только резервный
нагреватель (только модели V3)
Работа возможна без гарантии производительности
(только модели W1)
(*)
- Агрегаты E(D/B)L* оснащены специальным оборудованием
(изоляционные материалы, обогревающие маты и т.п.) для
обеспечения работоспособности с надлежащими эксплуата-
ционными характеристиками в условиях низкой внешней
температуры при высокой влажности. В указанных условиях
агрегаты E(D/B)H* могут испытывать серьезные проблемы из-
за сильного обледенения змеевика с воздушным охлажде-
нием. Если предвидятся такие условия, то необходимо
установить агрегат модели E(D/B)L*.
- Агрегаты моделей E(D/B)L* и E(D/B)H* способны противо-
стоять обледенению системы циркуляции воды в любых
условиях за счёт работы насоса и резервного нагревателя.
Если есть вероятность случайного или преднамеренного
отключения электропитания, рекомендуем пользоваться
гликолем.
(**)
Только модели E(D/B)L*
°C51525 40 55
–20
0
35
–15
(
*
)
(
**
)
A
B
–25
°C DB
°C DB
°C5 22
10
46
A
B
