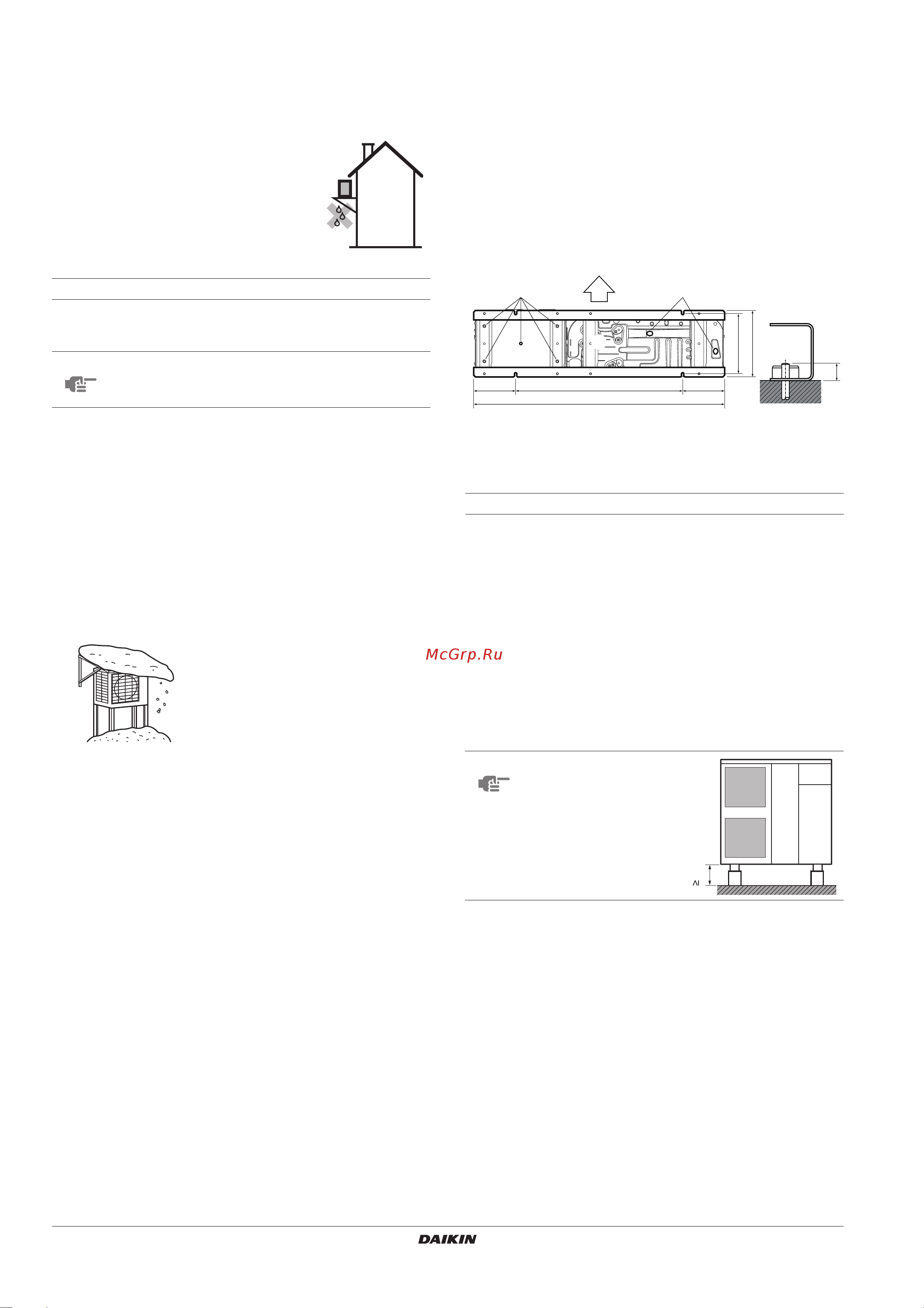

Инструкция по монтажу
6
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
поверхности агрегата, чтобы предотвратить подсасывание
воды в агрегат снизу.
6 Устанавливая агрегат в местах, где часто идет снег, особое
внимание обратите на необходимость подъема основания
как можно выше.
7 Если агрегат монтируется на раме,
установите дренажный поддон
(приобретается по месту установки) на
расстоянии не более 150 мм от днища
агрегата во избежание протечки
дренируемой воды. (см. иллюстрацию).
Выбор места установки в холодном климате
См. раздел «Погрузочно-разгрузочные операции» на
странице 5.
■ Во избежание влияния ветра воздухозаборная решетка
агрегата должна быть обращена к стене здания.
■ Ни в коем случае не размещайте агрегат так, чтобы его
воздухозаборная решетка была обращена непосредст-
венно навстречу ветру.
■ Со стороны выброса воздуха агрегат также следует
заслонить от ветра защитной панелью.
■ В регионах, где обычно выпадает много снега, очень важно
установить агрегат в таком месте, где снег не будет
воздействовать на агрегат. В случае наличия вероятности
наметания снега сбоку примите меры к тому, чтобы снег не
воздействовал на змеевик теплообменника (при
необходимости соорудите боковой навес).
Предварительные операции перед
монтажом
■ Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен агрегат, чтобы предотвратить
излишние шумы и вибрации.
■ Прочно закрепите агрегат с помощью монтажных винтов
как показано на иллюстрации. (Заранее приготовьте
четыре комплекта болтов М12, гаек и шайб из имеющихся
на местном рынке.)
■ Рекомендуется ввинтить монтажные болты таким образом,
чтобы оставалось не менее 20 мм от поверхности
фундамента.
Рекомендации по монтажу дренажной системы
Допустимость установки дренажа см. в таблице сочетаемости
в разделе «Допустимое дополнительное оборудование» на
странице 4. Если установка дренажа допустима и необходима
по месту монтажа агрегата, следуйте приведенным далее
указаниям.
■ Дренажные комплекты можно приобрести как дополни-
тельное оборудование.
■ Если вывод конденсата непосредственно из агрегата
нежелателен (например, когда конденсат может капать на
находящихся внизу людей), подключите дренажный трубо-
провод с использованием специального дренажного
патрубка (дополнительное оборудование).
■ Следите за правильностью работы дренажной системы.
ПРИМЕЧАНИЕ
Если агрегат будет эксплуатироваться при низких
температурах наружного воздуха, необходимо
выполнить следующие инструкции.
1 Соорудите большой навес.
2 Соорудите подставку.
Установите агрегат на такой
высоте от земли, чтобы его не
заносило снегом.
A Сторона выброса воздуха
B Вид снизу (мм)
C Дренажное отверстие
ПРИМЕЧАНИЕ
Если дренажные
отверстия агрегата
закрыты монтажным
основанием или поверх-
ностью пола, поднимите
агрегат, чтобы под ним
оставалось не менее
100 мм свободного
пространства.
1435
240 955 240
380
345
20
AC C
B
100 mm
