E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
19
Подсоединение контура циркуляции воды
Соединения водяных труб должны производиться в соответст-
вии с местными нормативами и с прилагаемой к агрегату схемой
при соблюдении направлений ввода и вывода воды.
Проникновение в контур циркуляции воды воздуха, механи-
ческих частиц и грязи может привести к поломке агрегата.
Поэтому при подсоединении контура циркуляции воды
соблюдайте следующие правила.
■ Используйте только чистые трубы.
■ При удалении заусенцев направляйте конец трубы вниз.
■ При прокладке сквозь стену закрывайте конец трубы,
чтобы в неё не попадали грязь и пыль.
■ Герметизируйте соединения хорошим резьбовым герме-
тиком. Уплотнения должны быть способны выдерживать
давление и температуру, возникающие в системе.
■ Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы
предотвратить гальваническую коррозию.

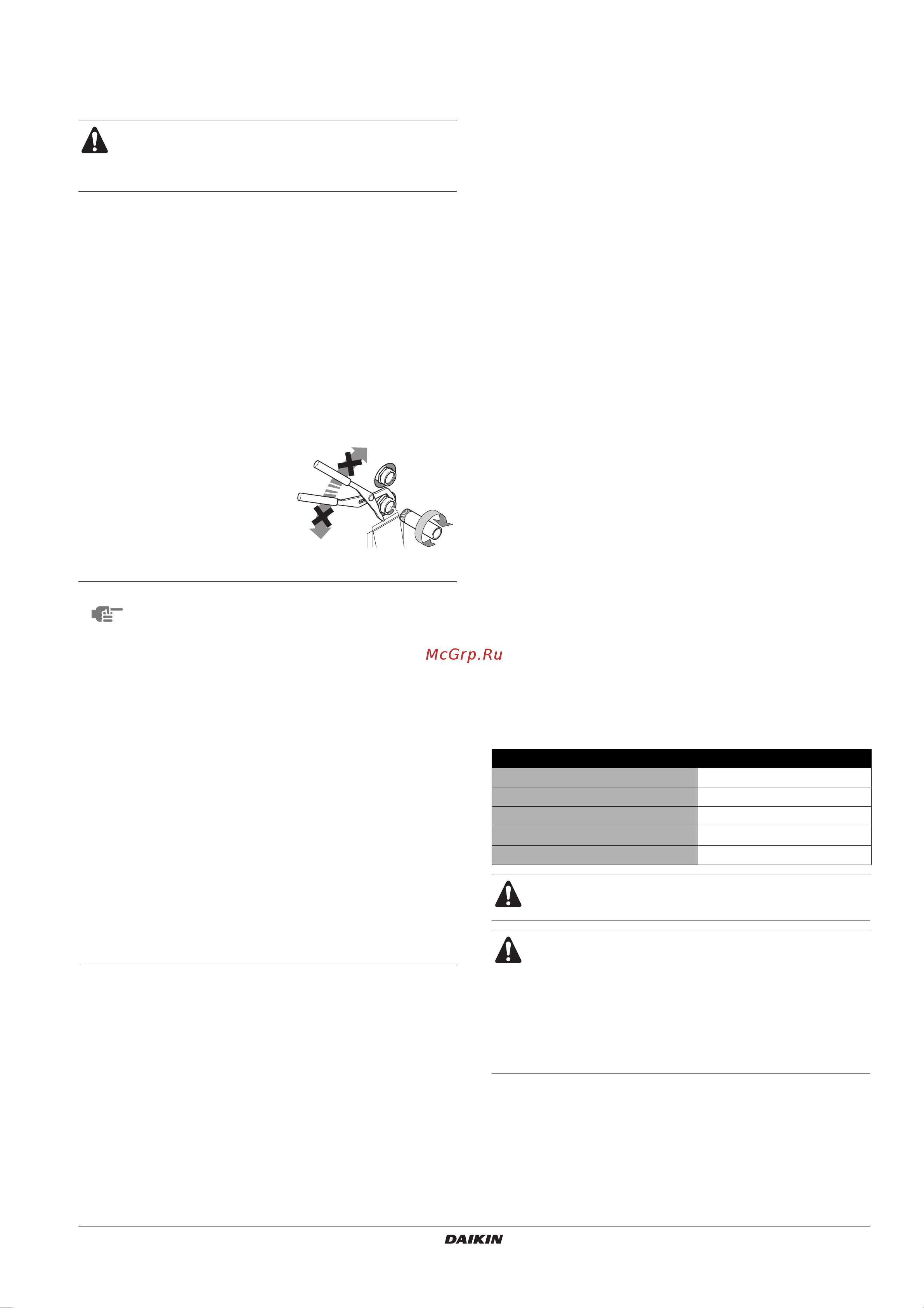

■ Латунь является мягким
материалом, поэтому при
подсоединении контура
циркуляции воды пользуйтесь
соответствующими инструмен-
тами. Применение непод-
ходящих инструментов
приведет к повреждению труб.
Защита контура циркуляции воды от замерзания
Образование снегового слоя может привести к повреждению
гидравлической системы. Гидравлическая система наружного
агрегата подвержена воздействию крайне низких температур,
поэтому необходимо принять меры по предотвращению её
замерзания.
Все детали гидравлической системы подлежат изоляции
во избежание теплопотери. Изоляция предусматривается
в обязательном порядке при прокладке трубопроводов по
месту установки.
Агрегат оснащен рядом противообледенительных средств.
■ В программном обеспечении предусмотрены особые
функции защиты всей системы от замерзания с помощью
насоса и резервного нагревателя.
Указанные функции активируются только тогда, когда
агрегат отключен.
■ Только для агрегатов моделей EDL и EBL:
В качестве дополнительной меры предосторожности
элементы трубопровода обмотаны ленточным нагревате-
лем, который защищает важнейшие детали гидравли-
ческой системы внутри агрегата.
Ленточный нагреватель включается только для защиты
деталей внутри агрегата при возникновении нештатной
ситуации с насосом. Защиты деталей, установленных
снаружи агрегата, он не обеспечивает.
Для этого предусмотрен дополнительный ленточный
нагреватель, который монтируется специалистом по месту
установки системы.
Тем не менее, указанные средства не защищают агрегат от
замерзания при отключении электропитания.
На случай отключения электропитания в то время, когда
агрегат оставлен без присмотра, компания Daikin рекомендует
ввести в систему циркуляции воды гликоль. См. раздел
Внимание! "Применение гликоля" на странице 20.
См. раздел «[4-04] Функция защиты от замерзания» на
странице 36.
Заполните систему циркуляции воды раствором гликоля,
концентрация которого определяется по приведённой ниже
таблице в зависимости от самой низкой ожидаемой наружной
температуры.
При подсоединении труб будьте аккуратны и
старайтесь не деформировать их применением
излишней силы. Деформация труб может стать
причиной неправильной работы агрегата.
ПРИМЕЧАНИЕ
■ Агрегат следует использовать только
в закрытых системах водоснабжения.
Использование в открытых системах
водоснабжения приведёт к избыточной
коррозии водопроводящих труб.
■ Ни в коем случае не используйте в контуре
циркуляции воды детали с цинковым покры-
тием. Может начаться активная коррозия
таких деталей, поскольку во внутреннем
контуре циркуляции воды применяются
медные трубы.
■ Когда в контуре циркуляции воды исполь-
зуется трехходовой клапан.
По возможности выбирайте трехходовой
клапан шарового типа — он обеспечит полную
изоляцию горячей воды бытового
потребления от контура циркуляции воды для
подогрева полов.
■ Когда в контуре циркуляции воды исполь-
зуется трехходовой или двухходовой клапан.
Рекомендуемое максимальное время пере-
ключения этого клапана должно быть менее
60 секунд.
Минимальная наружная температура Гликоль
(a)(b)(c)
–5°C 10%
–10°C 15%
–15°C 20%
–20°C 25%
–25°C 30%
ПРЕДУПРЕЖДЕНИЕ
(a)
ЭТИЛЕНГЛИКОЛЬ ТОКСИЧЕН
(b)
Указанные в приведённой выше таблице концен-
трации гликоля не препятствуют замерзанию
хладагента, но обеспечивают защиту элементов
гидравлической системы от разрыва.
(c)
При этом максимально допустимый объём воды
снижается до значений, указанных на рис.
"Предельно допустимый объём воды" на
странице 18.
