E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
9
Обогрев помещения
Агрегат (1) работает на обеспечение температуры воды на
выходе, заданной на интерфейсе пользователя.
Нагрев воды бытового потребления
Когда активирован режим нагрева воды бытового потребления
(вручную пользователем или автоматически посредством
таймера расписания), нужная температура горячей воды
бытового потребления достигается совместно змеевиком
теплообменника и вспомогательным электрическим
нагревателем.
Когда температура горячей воды бытового потребления
опускается ниже заданной пользователем, срабатывает трех-
ходовой клапан для обеспечения нагрева воды посредством
теплового насоса. Когда требуется много горячей воды
бытового потребления или задана её высокая температура,
дополнительный нагрев воды может обеспечиваться
вспомогательным нагревателем (8).

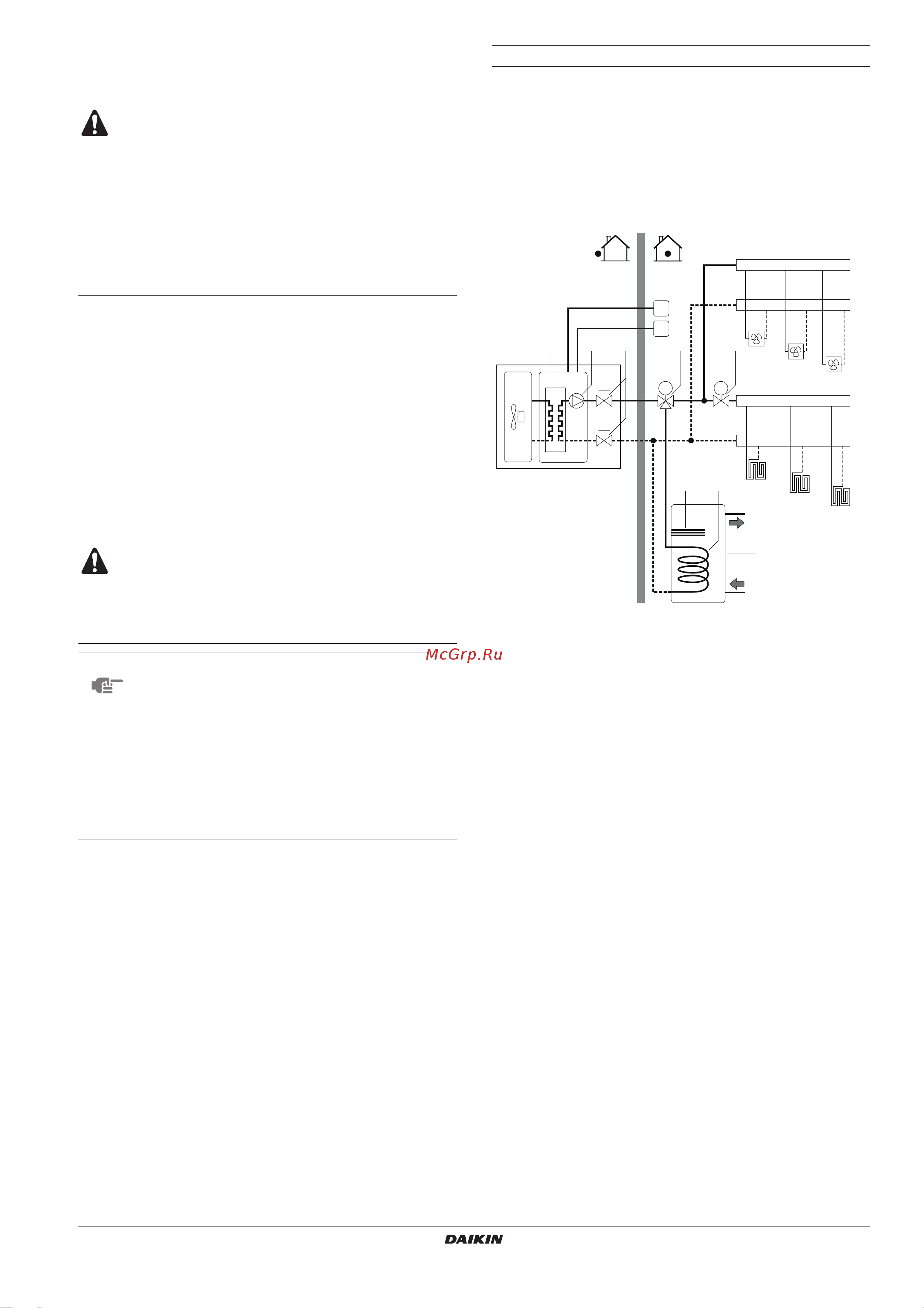

Применение 3
Применение для обогрева и охлаждения помещений с под-
ключением к агрегату комнатного термостата, пригодного
для переключения с охлаждения на обогрев и обратно.
Обогрев обеспечивается посредством фанкойлов и контуров
подогрева полов. Охлаждение обеспечивается только
посредством фанкойлов.
Вода бытового потребления обеспечивается посредством
резервуара для горячей воды бытового потребления,
подсоединяемого к агрегату.
Когда циркуляция в каждом контуре обогрева
помещения (FHL1..3) контролируется дистанционно
управляемыми клапанами (M1..3), важно установить
обходной клапан (7) во избежание срабатывания
защитного реле расхода.
Следует выбирать такой обходной клапан, при
котором постоянно гарантировался бы минимальный
расход, как указано в разделе «Рекомендации по
монтажу труб циркуляции воды» на странице 17.
Рекомендуется установить режим контроля разницы
давления обходным клапаном.
Можно подсоединить 2-жильный или 3-жильный
трехходовой клапан (6). Проследите за тем, чтобы
трехходовой клапан был установлен правильно. Более
подробную информацию см. в разделе
«Подсоединение электропроводки трехходового
клапана» на странице 27.
ПРИМЕЧАНИЕ
Агрегат можно сконфигурировать так, чтобы при
низких температурах наружного воздуха вода
бытового потребления нагревалась только
вспомогательным нагревателем. Это позволит
использовать для обогрева помещения всю
производительность теплового насоса.
Подробную информацию о конфигурировании
резервуара для горячей воды бытового потребле-
ния под низкие температуры окружающего
воздуха см. в разделе «Местные настройки» на
странице 33, местные настройки с [5-02] по [5-04].
1 Агрегат 11 Двухходовой клапан
с электроприводом
(приобретается по
месту установки)
2 Теплообменник
3 Насос
4 Запорный клапан FCU1..3 Фанкойл
(приобретается по
месту установки)
5 Коллектор
(приобретается по
месту установки) FHL1..3 Контур подогрева
полов (приобретается
по месту установки)
6 Трехходовой клапан
с приводом от
электродвигателя
(дополнительное
оборудование)
T Комнатный термостат
с переключателем
обогрева/охлаждения
(дополнительное
оборудование)
8 Вспомогательный
нагреватель
9 Змеевик
теплообменника
I Интерфейс
пользователя
10 Резервуар для горячей
воды бытового
потребления
FHL1
FHL2
FHL3
4321
M
10
6 11
98
M
FCU1
FCU2
FCU3
5
T
I
