E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
5
Погрузочно-разгрузочные операции
Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента: R410A
Величина ПГП
(1)
:1975
(1)
ПГП = потенциал глобального потепления
Количество хладагента указано в паспортной табличке агрегата
Выбор места установки
1
Место установки агрегата должно удовлетворять пере-
численным ниже требованиям. Согласуйте место установки
с заказчиком.
- Агрегат должен быть установлен на открытом и хорошо
проветриваемом месте.
-Работа агрегата не должна беспокоить находящихся
поблизости людей.
- Опора (место монтажа) должна выдерживать вес
агрегата, поглощать вибрации и обеспечивать
горизонтальное положение агрегата.
-Должна быть исключена возможность присутствия
в атмосфере горючих газов.
- Не допускается эксплуатация оборудования
во взрывоопасной среде.
-Должен быть обеспечен свободный доступ для
обслуживания агрегата.
- Длина электрических кабелей и трубопроводов агрегата
не должна превышать предельно допустимые значения.
- При протечке воды из агрегата (например, в случае
засора дренажной системы) не должны пострадать
находящиеся поблизости материальные ценности.
-Должна быть обеспечена максимально возможная
защита от дождя.
- Агрегат не следует устанавливать в местах, часто
используемых в качестве рабочих мест.
При проведении строительных работ (например,
шлифовки), когда образуется большое количество пыли,
агрегат необходимо накрывать.
- Не размещайте предметы и оборудование на агрегате
(его верхней панели).
- Не залезайте на агрегат, не сидите и не стойте на нем.
-В случае утечки хладагента проследите за тем, чтобы
были приняты надлежащие меры предосторожности
в соответствии с местными законами и нормативами.
2
Если агрегат устанавливается в месте, подверженном
влиянию сильного ветра, необходимо иметь в виду
следующие обстоятельства.
Сильный ветер (со скоростью 5 м/с и выше), дующий
в направлении, противоположном направлению выброса
воздуха из агрегата, может привести к так называемому
аэродинамическому запиранию (то есть всасыванию
в агрегат выходящего из него воздуха). Это может привести
к перечисленным ниже последствиям.
- Производительность системы может снизиться.
- Участится обмерзание наружного агрегата в режиме
обогрева.
-Работа системы может быть прервана из-за превышения
допустимого уровня давления.
- Если сильный ветер дует по направлению к лицевой
стороне агрегата, скорость вращения вентилятора
может настолько возрасти, что он сломается.
На приводимых иллюстрациях показано, как следует рас-
полагать агрегат по отношению к направлению
господствующих ветров.
■
Расположите агрегат так, чтобы выброс воздуха проис-
ходил по направлению к стене здания, забору или ограде.
■
Расположите агрегат так, чтобы направление ветра
составляло прямой угол с направлением выброса воздуха
из агрегата.
3
Окружите фундамент агрегата дренажной канавкой для
отвода воды.
4
Если отвод воды затруднен, установите агрегат на
фундаменте из кирпича или другого подобного материала
(высота фундамента не должна превышать 150 мм).
5
Если агрегат монтируется на раме, установите дренажный
поддон на расстоянии не более 150 мм от нижней

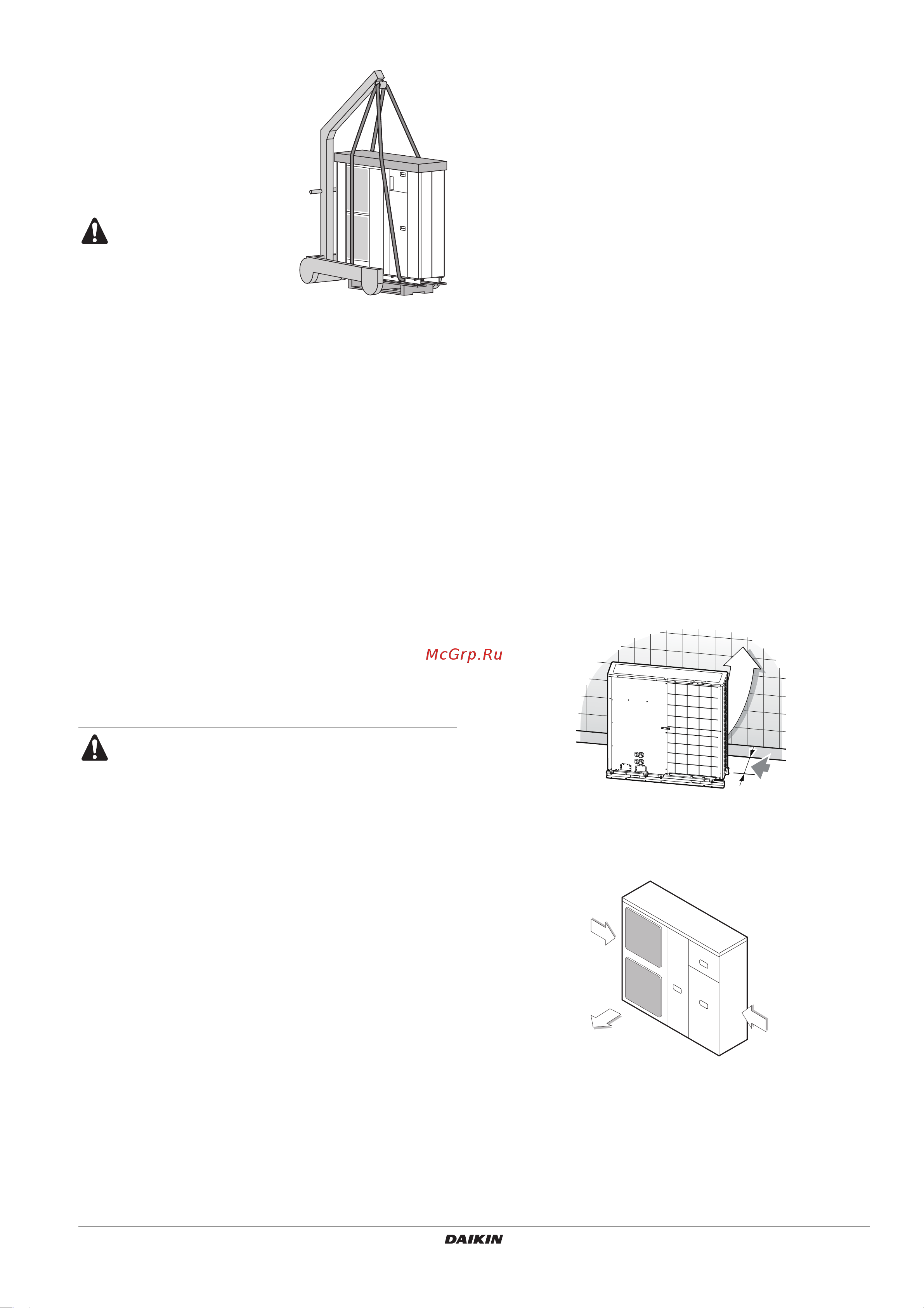

В силу относительно крупных
габаритов и большого веса
агрегата его погрузку и разгрузку
следует осуществлять только
посредством подъемных
приспособлений со стропами. Эти
стропы можно крепить за
специально предусмотренные для
этой цели втулки в опорной раме.
■
Во избежание
травматизма не
прикасайтесь к
деталям, связанным
с забором воздуха, и
алюминиевым
ребрам агрегата.
■
Не пользуйтесь захватами в вентиляторных
решетках во избежание их повреждения.
■
Верхняя часть агрегата перевешивает!
Следите за тем, чтобы агрегат не наклонялся,
во избежание его падения.
Центр тяжести обозначен на агрегате.
■ Обязательно примите адекватные меры по
предотвращению использования наружного
агрегата насекомыми в качестве пристанища.
■ Насекомые, вступив в контакт с электрическими
деталями, могут вызвать сбои в работе агрегата,
задымление или возгорание. Проинструктируйте
заказчика о том, что пространство вокруг
агрегата необходимо содержать в чистоте.
Сильный ветер
Выброс
воздуха
Сильный ветер
Убедитесь в том, что вокруг достаточно места для проведения
монтажных работ.
