Инструкция по монтажу
10
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Работа насоса и обогрев/охлаждение помещений
В зависимости от времени года заказчик выбирает на комнат-
ном термостате (T) режим охлаждения или обогрева. Этот
выбор невозможно сделать через интерфейс пользователя.
Когда комнатный термостат (T) посылает запрос на обогрев или
охлаждение, запускается насос, а агрегат (1) переключается,
соответственно, в режим "обогрев" или "охлаждение". Агрегат
(1) начинает работать на обеспечение целевой температуры
холодной/горячей воды на выходе.
В случае режима охлаждения двухходовой клапан с электро-
приводом (11) закрывается во избежание проникновения
холодной воды в контуры подогрева полов (FHL).
Переключение системы с нагрева на охлаждение и наоборот
осуществляется только комнатным термостатом и невозможно
посредством интерфейса пользователя.
Нагрев воды бытового потребления
О нагреве воды бытового потребления рассказывается
в разделе «Применение 2» на странице 8.

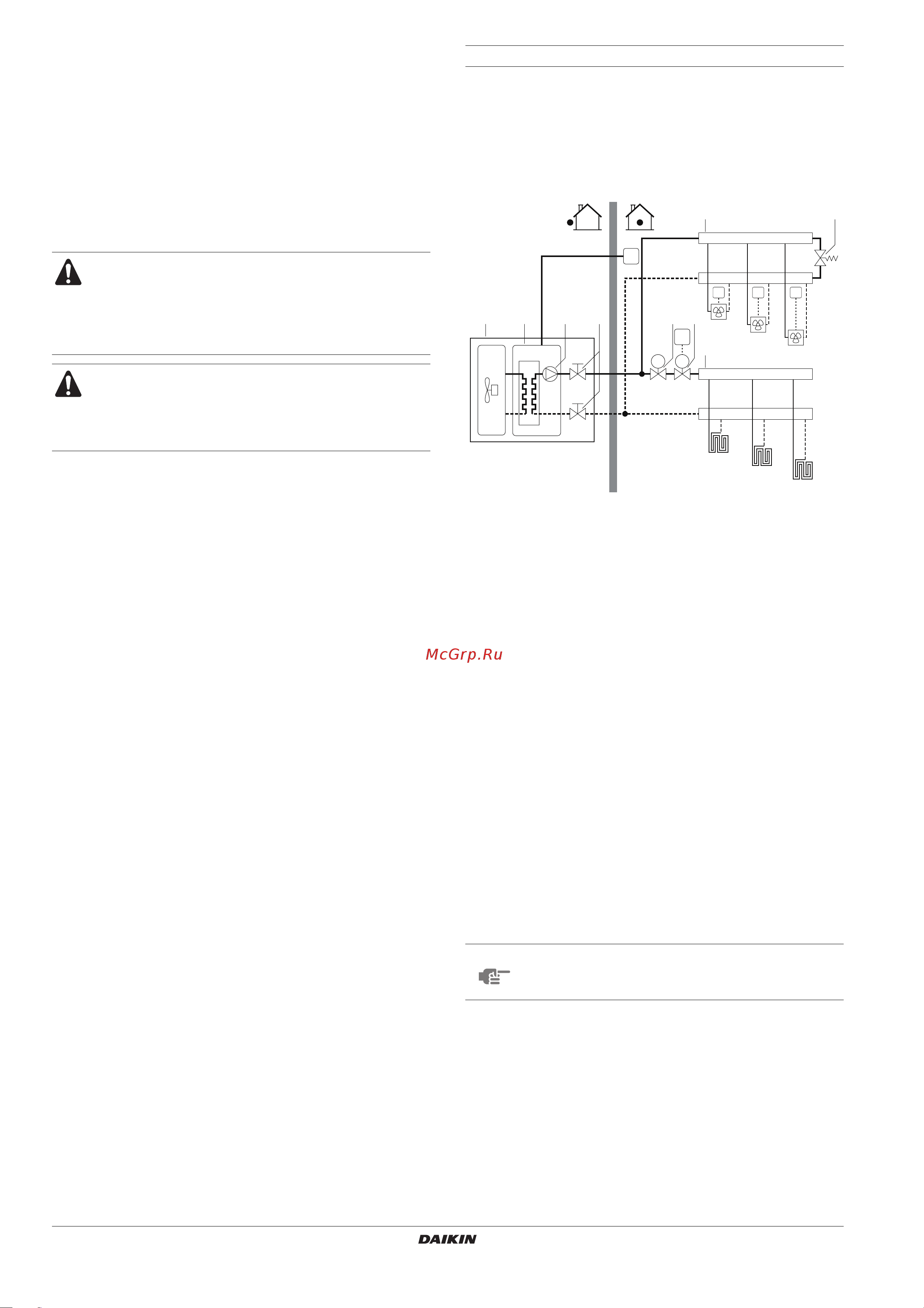

Применение 4
Применение для охлаждения и обогрева помещений без
подключения комнатного термостата к агрегату, н о
с контролем подогрева полов только термостатом обогрева
помещения и с контролем фанкойлов термостатом обогрева
или охлаждения. Обогрев обеспечивается посредством
фанкойлов и контуров подогрева полов. Охлаждение обеспечи-
вается только посредством фанкойлов.
Работа насоса
Если к агрегату (1) не подключен термостат, насос (3) можно
сконфигурировать, чтобы он работал либо пока включен
агрегат, либо до достижения требуемой температуры воды.
Проследите за тем, чтобы проводка термостата была
правильно подсоединена к клеммам (см.
«Подсоединение кабеля термостата» на странице 26),
и чтобы DIP-переключатели были сконфигурированы
правильно (см. «Конфигурация комнатного
термостата» на странице 30).
Проводка нормально закрытого и нормально
открытого двухходового клапана (11) подсоединяется
по-разному! Проследите за тем, чтобы проводка была
подсоединена к клеммам в соответствии с электри-
ческой схемой.
1 Агрегат 12 Двухходовой клапан
с электроприводом для
приведения в действие
комнатного термостата
(приобретается по
месту установки)
2 Теплообменник
3 Насос
4 Запорный клапан
5 Коллектор
(приобретается по
месту установки)
FCU1..3 Фанкойл с термостатом
(приобретается по
месту установки)
7 Обходной клапан
(приобретается по
месту установки)
FHL1..3 Контур подогрева
полов (приобретается
по месту установки)
11 Двухходовой клапан
с электроприводом
для отключения
контуров подогрева
полов во время
работы на охлаж-
дение (приобретается
по месту установки)
T Термостат обогрева
помещения (дополни-
тельное оборудование)
T4..6 Отдельные комнатные
термостаты для
помещений,
обогреваемых/
охлаждаемых
фанкойлами
(приобретаются по
месту установки)
I Интерфейс
пользователя
ПРИМЕЧАНИЕ
Подробную информацию о конфигурировании
насоса см. в разделе «Конфигурация работы
насоса» на странице 30.
FHL1
FHL2
FHL3
T
7
T4 T5 T6
4321 12
M
11
M
FCU1
FCU2
FCU3
5
5
I
