Инструкция по монтажу
30
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A

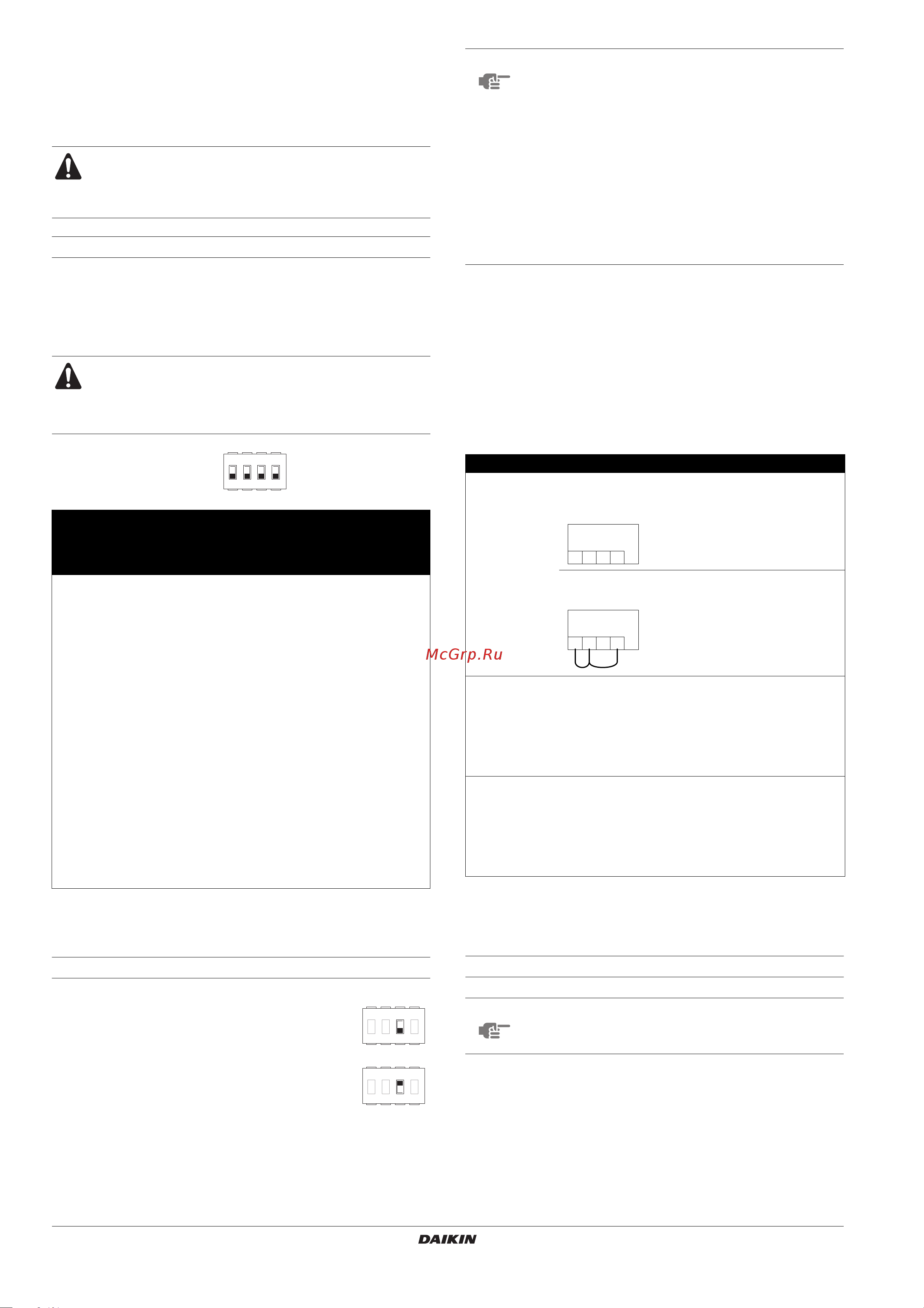

Запуск и конфигурирование
Агрегат должен быть сконфигурирован установщиком в соот-
ветствии с условиями установки (наружный климат, установлен-
ное дополнительное оборудование и т.д.) и степенью опытности
пользователя.
Обзор установок DIP-переключателей
DIP-переключатель SS2 расположен на печатной плате элек-
трического щитка (см. раздел «Основные элементы
распределительной коробки (дверь 2)» на странице 16) и
позволяет выполнить настройку работы резервуара для горячей
воды бытового потребления, комнатного термостата и насоса.
Конфигурация комнатного термостата
В следующей таблице суммируются необходимая конфигурация
и электропроводка термостата на клеммной колодке в рас-
пределительной коробке. В третьем столбце указан режим
работы насоса. В трёх последних столбцах указывается,
имеется ли доступ к данной функции через интерфейс
пользователя (ИП), или она управляется термостатом (Т):
• включение/выключение режима обогрева или
охлаждения помещения (y);
• переключение с обогрева на охлаждение и обратно
(=);
•таймеры расписания обогрева и охлаждения (pr).
Конфигурация работы насоса
Без комнатного термостата: DIP-переключатель SS2-3=OFF
Когда термостат не подключен к агрегату, работа насоса
определяется температурой воды на выходе.
Чтобы обеспечить непрерывную работу насоса при
неподключенном термостате, выполните следующие действия:
- переместите переключатель SS2-3 в положение ON;
- замкните накоротко клеммы под номерами 1-2-4 на
клеммной колодке в распределительной коробке.
Важно, чтобы установщиком была последовательно
прочитана вся информация, приведенная в настоя-
щей главе, и чтобы система была сконфигурирована
соответственно.
ПРЕДУПРЕЖДЕНИЕ
Перед открытием сервисной панели электрического
щитка и внесением изменений в установки DIP-
переключателей отключайте электропитание.
DIP-
пере-
клю-
чатель
SS2
Описание ON OFF
1 Не для установщика — (по умолчанию)
2 Монтаж резервуара для
горячей воды бытового
потребления
(см. «Конфигурация
резервуара для горячей
воды бытового
потребления» на
странице 31)
Установлен Не установлен
(по умолчанию)
3 Подключение
комнатного термостата
(см. «Конфигурация
комнатного термостата»
на странице 30)
Комнатный
термостат
подключен
Комнатный
термостат не
подключен
(по умолчанию)
4 Этот параметр
(a)
определяет режим
работы при возникно-
вении одновременной
потребности в усилении
нагрева/охлаждения
помещения и нагрева
воды бытового
потребления.
(a) актуально только при нахождении DIP-переключателя 2 в положении ON
Приоритет
обогрева или
охлаждения
Приоритетом
пользуется
режим
с наивысшей
потребностью
(b)
(b) Работу в режиме обогрева/охлаждения или нагрева воды бытового
потребления можно ограничить таймером расписания и (или) местными
настройками (4, 5, 8).
■ Если комнатный термостат не под-
ключен к агрегату, переключатель SS2-3
должен находиться в положении OFF.
■ Если комнатный термостат подключен
к агрегату, переключатель SS2-3 должен
находиться в положении ON.
■ На комнатном термостате задайте соответствующий
гистерезис, не допускающий постоянного непрерывного
включения и выключения насоса. Это позволит продлить
срок службы насоса.
4321
ONOFF
4321
ONOFF
4321
ONOFF
ПРИМЕЧАНИЕ
■ Когда к агрегату подключен комнатный
термостат, таймеры расписания нагрева и
охлаждения не действуют. Работа других
таймеров не затрагивается. Более подробную
информацию о таймерах расписания см.
в инструкции по эксплуатации.
■ Когда комнатный термостат подключен
к агрегату и нажимается кнопка = или y,
начинает мигать индикатор централизо-
ванного управления e, указывая на то, что
комнатный термостат имеет приоритет и
управляет включением, выключением и
переключением режимов работы системы.
Термостат Конфигурация Работа насоса yy
yy
==
==
pp
pp
rr
rr
Нет термостата
• SS2-3=OFF
• проводка:
(нет)
определяется
температурой
воды на
выходе
(a)
(a) Насос останавливается, когда выключается обогрев/охлаждение
помещения, или когда температура воды достигает значения, заданного
на интерфейсе пользователя. При включенном обогреве/охлаждении
помещения насос включается каждые 5 минут на 3 минуты для проверки
температуры воды.
ИП ИП ИП
• SS2-3=ON
• проводка:
включен,
когда
включен
обогрев или
охлаждение
помещения
(y)
ИП ИП ИП
Термостат
обогрева
• SS2-3=ON
• проводка:
(см.
инструкцию
по монтажу
комнатного
термостата в
комплекте)
включается
по запросу на
обогрев от
комнатного
термостата
T——
Термостат
с пере-
ключателем
обогрева/
охлаждения
• SS2-3=ON
• проводка:
(см.
инструкцию
по монтажу
комнатного
термостата
в комплекте)
включается
по запросу
с комнатного
термостата на
обогрев или
охлаждение
помещения
TT—
ПРИМЕЧАНИЕ
Информацию об установке скорости насоса см.
в разделе «Установка скорости насоса» на
странице 32.
X2M
1 234
X2M
1 234
