Руководство по монтажу и техобслуживанию
14
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
4 x Установка и монтаж
4.1 Габариты и подключения
4.1.1 RKHWMX(B)300C
1 Подача гелиоустановки
2 Холо
дная вода
3 Горячая вода
4 Подающ
ая линия системы отопления
5 Обратна
я линия системы отопления
6 Подключение отвода воды наружного блока
7 Под
ключение подачи воды наружного блока
8
Подающая линия гелиоустановки (только тип …(B))
9
Обратная линия гелиоустановки (только тип …(B))
A Передняя сторона
B Задняя сторона

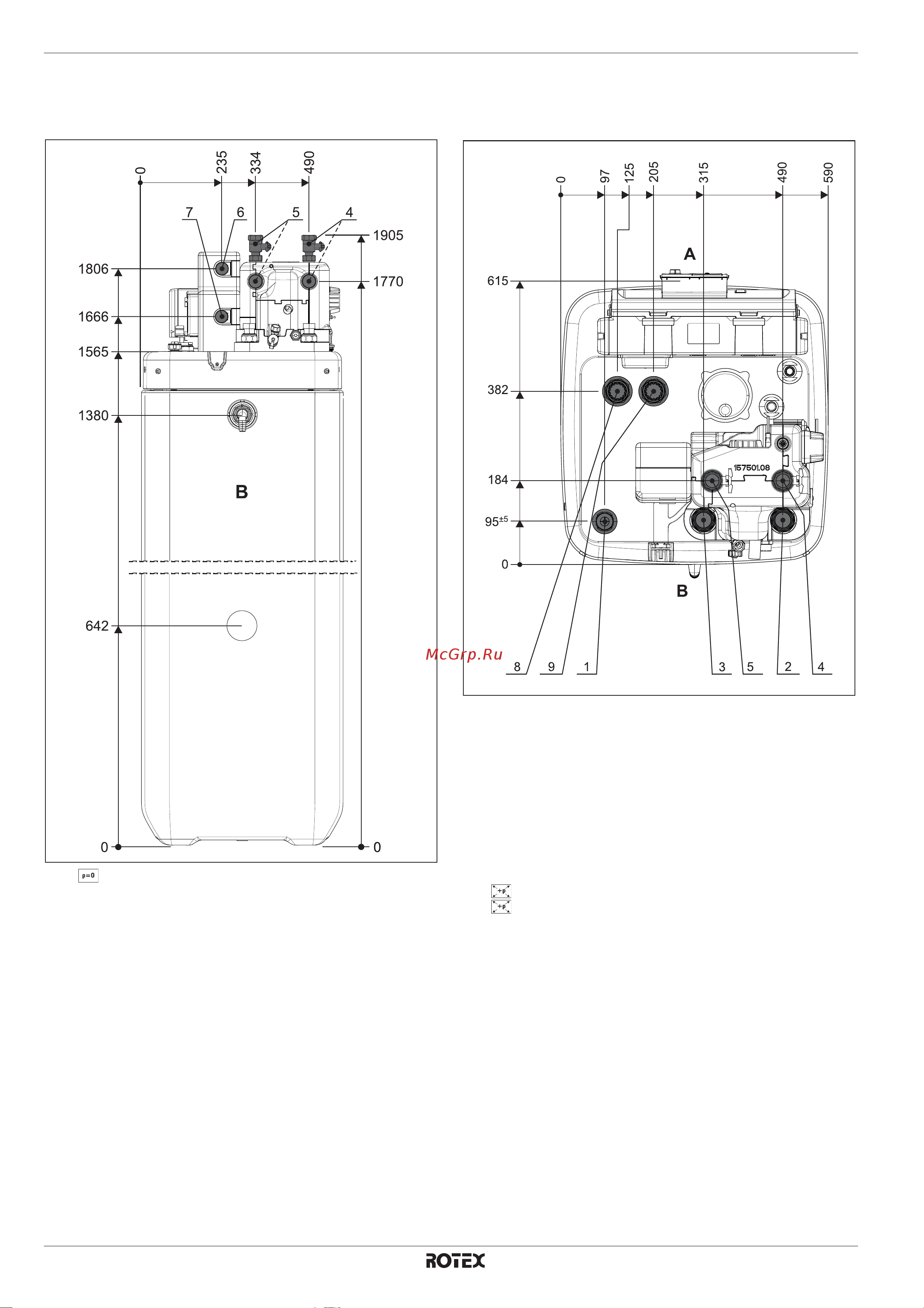

Pис. 4-1 Под
ключения и габариты RKHWMX(B)300C
