Руководство по монтажу и техобслуживанию
38
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
5 x Пуск в эксплуатацию
● Подтвердить выбор коротким нажатием на поворотную
кнопку.
Загружается основная конфигурация устройства
ROTEX HPSU monobloc compact.
Появляется сообщение «Starting Up».
Появляется сообщение «Initialization».
Отображается стандартный экран дисплея актуаль-
ного положения поворотного выключателя.
5.1.3 Настройка параметров пуска в
эксплуатацию
Для настройки параметров пуска в эксплуатацию специалист
по системам отопления должен войти в систему контрол-
лера.
●Логин для спец
иалиста
Configuration
Setup
System Configuration
Access Rights
User
Access Rights
Expert
Setup
Language
Date
Setup
Keylock Function
Access Rights
Outdoor type
Access Rights Access Rights
Access Rights

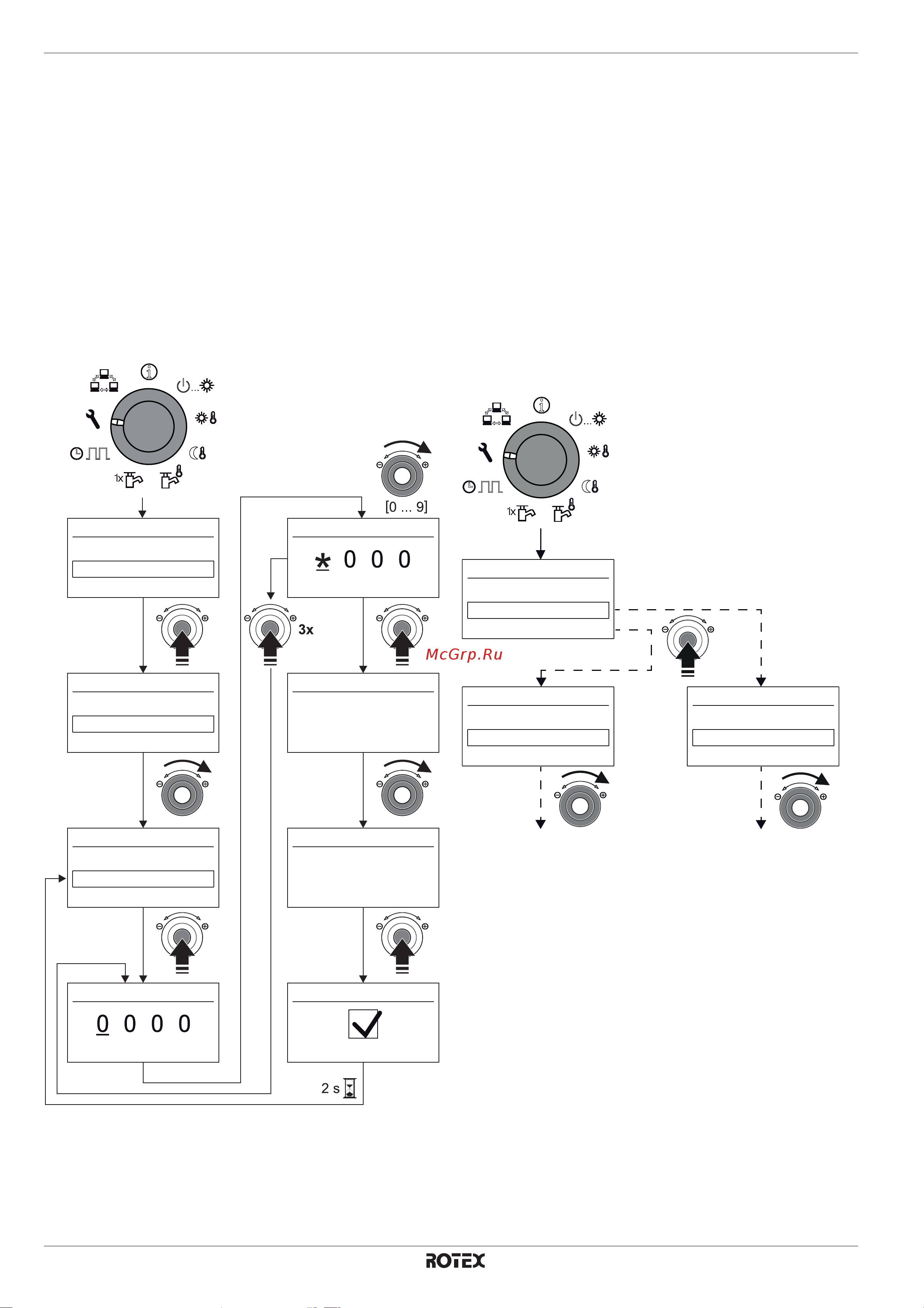

Pис. 5-1 Ввод кода специалиста
● Настроить необходимые параметры пуска в эксплуата-
цию. Со
блюдать при этом указания «Листа проверки при
пуске в эксплуатацию», входящего в комплект поставки, и
заполнить его.
– П
ояснение эксплуатационных параметров, см.
руководство по эксплуатации контроллера.
– Занести устанавливаемые значения в соответствую-
щие табл
ицы, приведенные в главе «Заметки» руко-
водства по эксплуатации контроллера.
● Активировать функцию защиты от легионелл (параметр
[Anti-Legionella day]), если необходимо.
●При по
дключенном датчике наружной температуры уста-
новить параметр [Tamb Config] на «1».
●В з
ависимости от технических требований к установке,
настроить дальнейшие параметры пуска в эксплуатацию
на контроллере устройства ROTEX HPSU monobloc
compact.
●При наличии гл
иколя в системе установить параметр
[Glycol] на «1».
Configuration
Setup
System Configuration
System Configuration
Power DHW
BUH s1 power
Setup
Language
Date
Pис. 5-2 Настройка параметров пуска в эксплуатацию
