Daikin RKHW16MX500C [21/80] X установка и монтаж
![Daikin RKHW16MXB500C [21/80] X установка и монтаж](/views2/1788404/page21/bg15.png)

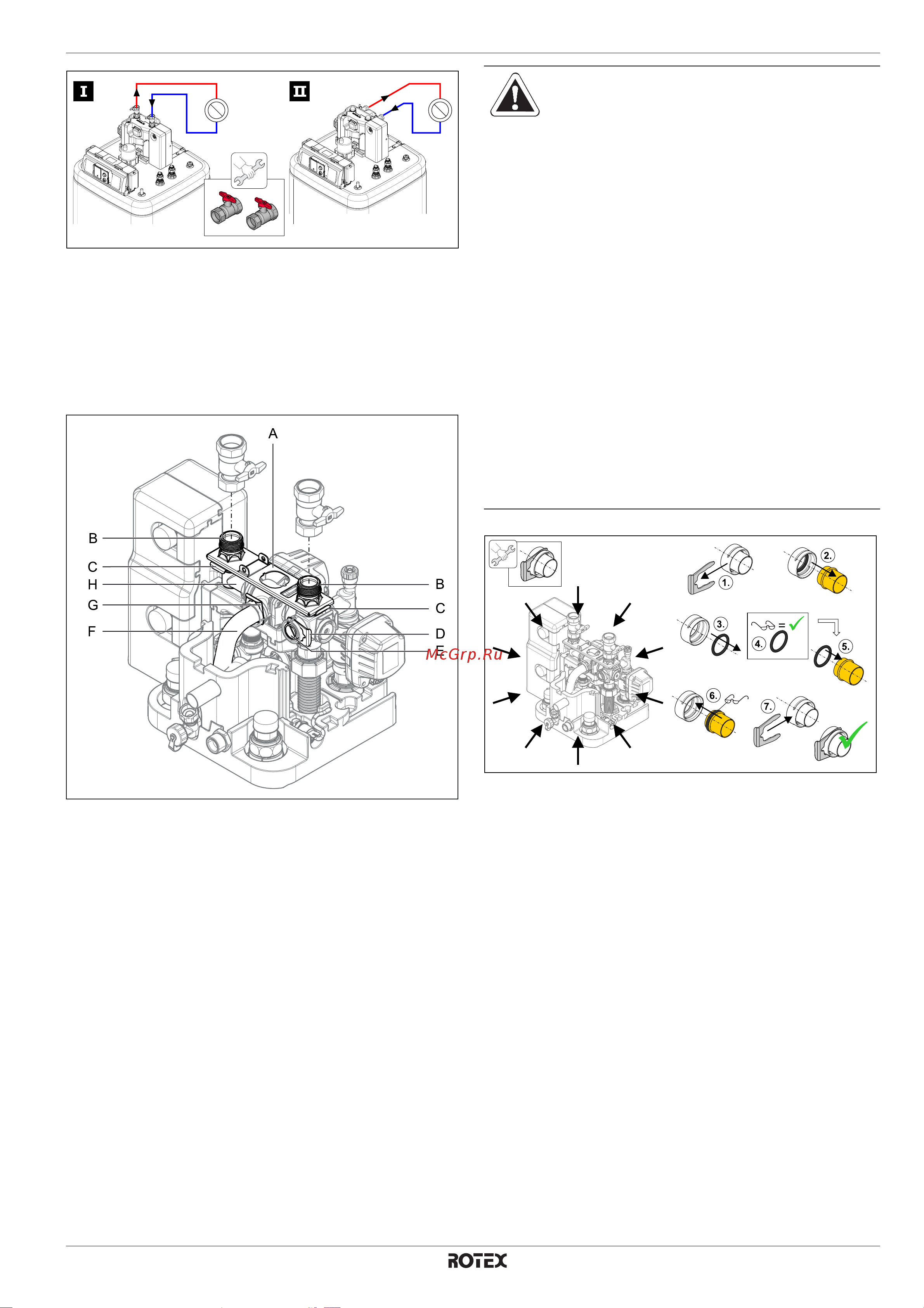

Pис. 4-11 Направленность подключений подающей и обратной
линий системы отопления
4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
21
Стандартно устройство поставляется с направленными
вверх подключениями. Для направления подключений
позади устройства необходимо выполнить следующие опе-
рации по пе
реоборудованию:
●Снять защитный ко
жух и верхнюю теплоизоляцию (см.
главу 4.3).
Pис. 4-12 Направленность подключений подающей и обратной
линий системы отопления вверх
●Снять обе вставные скобы соединительных муфт
(рис. 4-12, поз. C).
●Снять обе соедин
ительные муфты (рис. 4-12, поз. B).
ВНИМАНИЕ!
При работах в системе гидравлики следить
за монтажным положением уплотнительных
колец круглого сечения во избежание повре-
ждения колец и, как следствие, негерметич-
ности.
●После снятия или перед установкой разъ-
емного соединения обязательно устанав-
ливать уплотнительные кольца круглого
сечения на вставляемую деталь (см.
рис. 4-13).
●Подключение трубопроводов системы
отопления через разъемные соединения
должно выполняться без внутренних
напряжений. В частности, при подключе-
нии гибких трубопроводов (воздухонепро-
ницаемых!) создать соответствующую
разгрузку напряжений.
Pис. 4-13 Монтаж разъемных соединений
●Снять крепежную пластину (рис. 4-12, поз. A).
●Снять вст
авную скобу пробки (рис. 4-12, поз. D).
●Извлечь пр
обку (рис. 4-12, поз. E).
● Повернуть угловую дет
аль (рис. 4-12, поз. H) на 90° по
направлению назад.
●Снять вст
авную скобу колена (рис. 4-12, поз. G).
● Осторожно вытянуть колено (рис. 4-12, поз. F) из его
горизонтального кр
епления по направлению назад так,
чтобы в образовавшееся пространство можно было гори-
зонтально вставить крепежную пластину (рис. 4-14,
поз. A).
