4.5.7 Подключение внешнего переключающего
контакта
С помощью подключения внешнего переключающего кон-
такта (рис. 4-35) во
зможно переключение режима работы
устройства ROTEX HPSU monobloc compact.
Переключение активного режима работы осуществляется с
помощью изменения значения сопротивления (табл. 4-1).
Переключение режима работы сохраняется только на время
замыкания внешнего переключающего контакта.
Режим работы действует для прямого контура устройства
ROTEX HPSU monobloc compact, а также для всех остальных
контуров отопления, опционально подключенных к устрой-
ству.
Отображаемый на диспле
е контроллера режим работы
может при этом отличаться от активированного в положении
поворотного выключателя
режима работы.
Активированный с помощ
ью внешнего переключающего кон-
такта ре
жим работы отображается на дисплее контроллера
с помощью «EXT.», вместе с условным обозначением
режима работы (см. руководство по эксплуатации контрол-
лера).
Если активированы специальные функции, например,
«Manual Operation», то сигналы входа не обрабатываются.

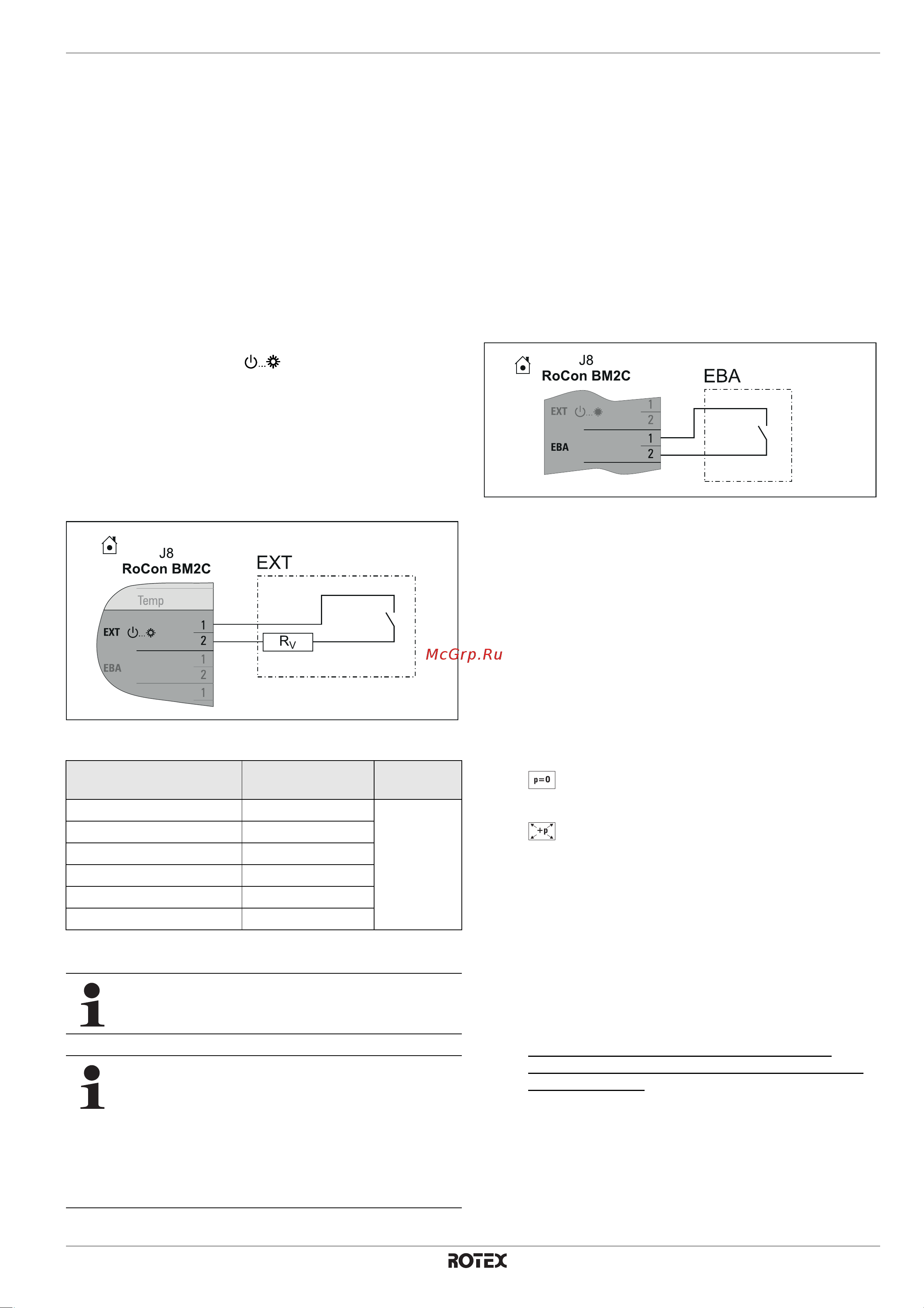

Pис. 4-35 Подключение переключающего контакта EXT
Режим работы Сопротивление
R
V
Допуск
Standby < 680 Ω
± 5 %
Heating 1200 Ω
Reducing 1800 Ω
Summer 2700 Ω
Automatic 1 4700 Ω
Automatic 2 8200 Ω
Tабл. 4-1 Величины сопротивления для обработки сигнала EXT
При значениях сопротивления выше значения для
«Automatic 2» вход не учитывается.
УКАЗАНИЕ ПО ПОДКЛЮЧЕНИЮ ГЕЛИОУСТА-
НОВКИ ROTEX
Благодаря встрое
нной в контроллер RoCon mb функции
[HZU] (см. руководство по эксплуатации контроллера)
надобности в соединении подключения EXT с подключе-
нием бл
окирующего контакта горелки гелиоустановки
ROTEX нет.
4.5.8 Внешний сигнал запроса (EBA)
При подключении переключающего контакта EBA к устрой-
ству R
OTEX HPSU monobloc compact (рис. 4-36) и соответст-
вующей параметризации в его контроллере RoCon mb через
внешний переключающий контакт возможно создание
запроса на тепло. При замыкании переключающего контакта
устройство ROTEX HPSU monobloc compact переключается
в режим нагрева. Температура подачи регулируется по тем-
пературе, настрое
нной в параметре [T-Flow Day].
Переключающий ко
нтакт EBA имеет приоритет перед запро-
сом от ко
мнатного термостата.
В ре
жиме охлаждения, режиме Stand-by, ручном режиме и
летнем режиме сигналы переключающего контакта не обра-
батываются. Кр
оме того, не учитываются и пределы нагрева.
Pис. 4-36 Подключение переключающего контакта EBA
4.5.9 Подключение внешнего теплогенератора
Для поддержки системы отопления или в качестве альтерна-
тивы электрическому резервному нагревателю можно под-
ключить вн
ешний теплогенератор (например, котел на газо-
вом или на жидком топливе) к устройству ROTEX HPSU
monobloc compact.
Тепло, подаваемое внешним теплогенератором, должно
подводиться к безнапорной накопленной воде в накопитель-
ном баке горя
чей воды устройства ROTEX HPSU monobloc
compact.
●Выполнить гидравлическое подключение согласно
одному из следующих вариантов:
a)
без давления через разъемы (подающий и
обратный поток гелиоустановки) бака горячей воды
или
b)
для типов устройства ROTEX HPSU monobloc
compact …B через встроенный герметичный
теплообменник солнечной энергии.
– Собл
юдать указания по гидравлическим подключения
(см. главу 2.4)
– Примеры для г
идравлического подключения (см.
главу 9).
Сигнал запроса вн
ешнего теплогенератора включается
через реле на печатной плате RTX-EHS (см. рис. 4-37). Элек-
трическое подключение к устройству ROTEX HPSU monobloc
compact возможно следующим образом:
a)
Внешний теплогенератор имеет подключение
беспотенциального переключающего контакта для
запроса на тепло:
– подключение к K3, если внешний теплогенератор
берет на себя приготовление горячей воды и поддер-
жку си
стемы отопления (настройка параметра
[Function Heating Rod]=2)
или
– по
дключение к K1 и K3, если используются два внеш-
них тепл
огенератора (настройка параметра [Function
Heating Rod]=3). При этом K1 выполняет переключе-
