4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
27

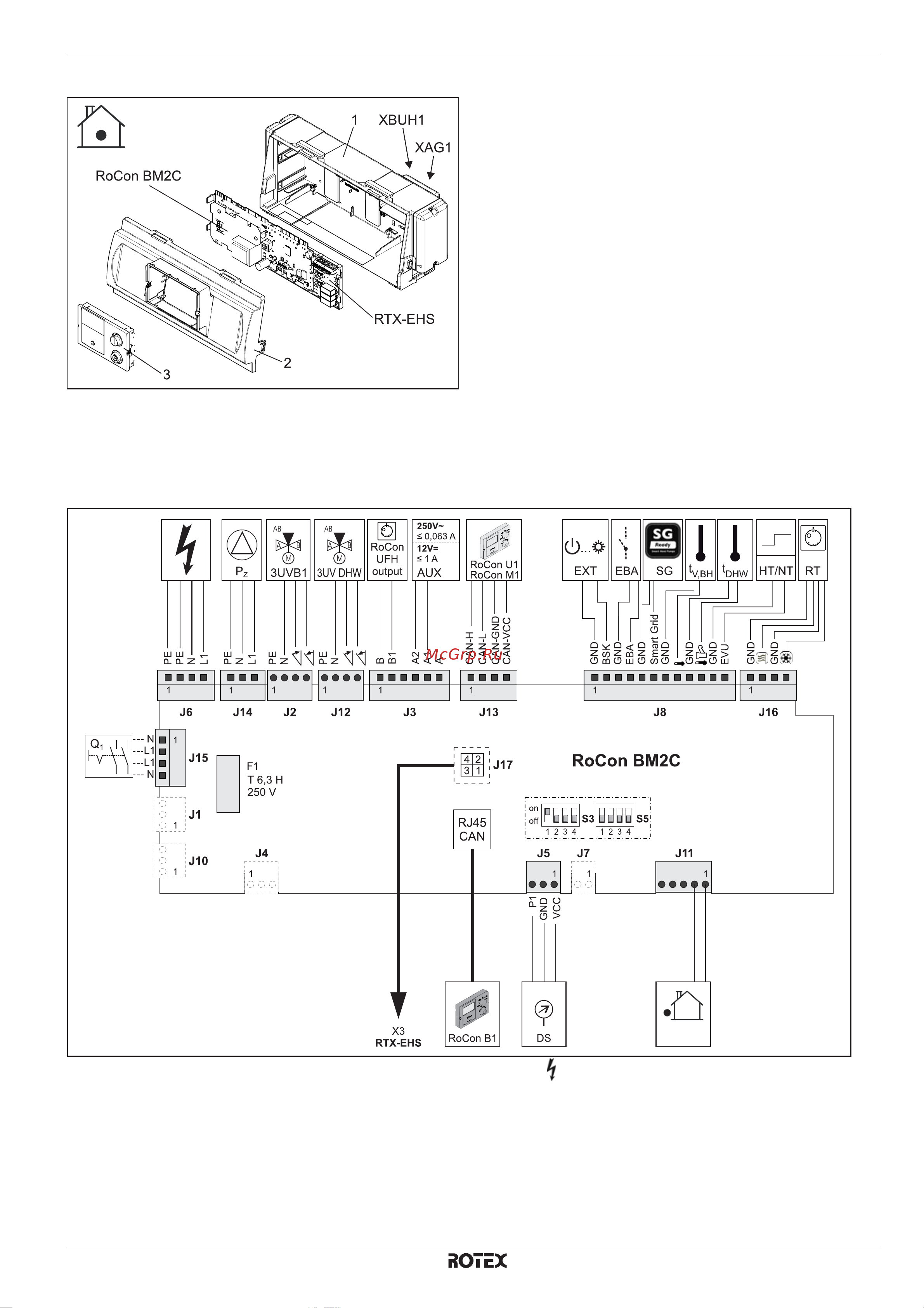

4.5.2 Положение печатных плат
1 Корпус контроллера
2 Крышка контролл
ера
3 Па
нель управления
контроллером
Pис. 4-24 Обзор пе
чатных плат (внутренняя сторона корпуса)
4.5.3 Распределение контактов печатной платы RoCon BM2C
Pис. 4-25 Печатная плата RoCon BM2C (контроллер базового модуля)
Напряжение сети 230 В, 50 Гц
(Схема по
дключения в настоящем руководстве)
