4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
15
4.1.2 RKHW(16)MX(B)500C
1 Подача гелиоустановки
2 Хол
одная вода
3 Горячая вод
а
4 Подающая лини
я системы отопления
5 Обратн
ая линия системы отопления
6 Подключен
ие отвода воды наружного блока
7 Под
ключение подачи воды наружного блока
8
Подающая линия гелиоустановки (только тип …(B))
9
Обратная линия гелиоустановки (только тип …(B))
A Передняя сторона
B Задняя сторона

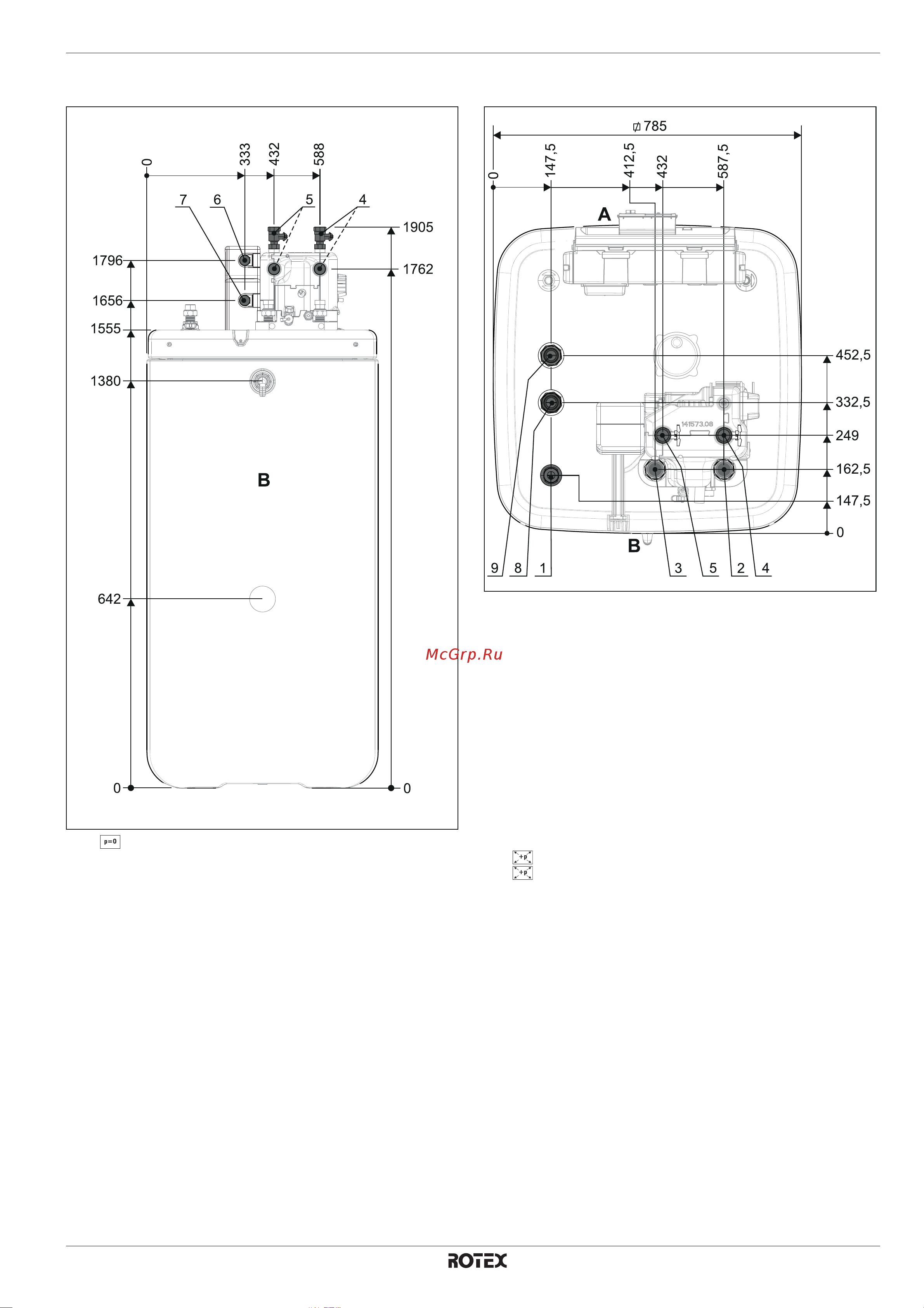

Pис. 4-2 Подключени
я и габариты RKHW(16)MX(B)500C
