Руководство по монтажу и техобслуживанию
46
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
7 x Осмотр и техобслуживание
●Заполнить накопительный бак устройства ROTEX HPSU
monobloc compact до выхода воды на подключении
(рис. 7-1, по
з. 2), которое было подключено как устрой-
ство защиты от переливания.
●Вновь сн
ять шланг для заполнения с возвратным клапа
ном (1/2").
С заливным патрубком KFE или с установленной
гелиоустановкой (см. также главу 6.1)
● Без гелиоустановки: Установить заливной патрубок
KFE (принадлежность KFE BA,
16 52 15) на патру-
бок для залива и слива устройства ROTEX HPSU
monobloc compact (рис. 3-1 - рис. 3-2, поз. 10)
или
С гел
иоустановкой: Установить заливной патрубок
KFE (принадлежность KFE BA, 16 52 15) на соеди-
нительный уголок
блока контроллера и насоса гели-
оустановки (RPS4).
● Подсоединить шланг для заполнения с возвратным кла
паном (1/2") к предварительно установленному крану
KFE.
●Заполнить на
копительный бак устройства ROTEX HPSU
monobloc compact до выхода воды на подключении
(рис. 7-1, по
з. 2), которое было подключено как устрой-
ство защиты от переливания.
●Вновь сн
ять шланг для заполнения с возвратным клапа
ном (1/2").

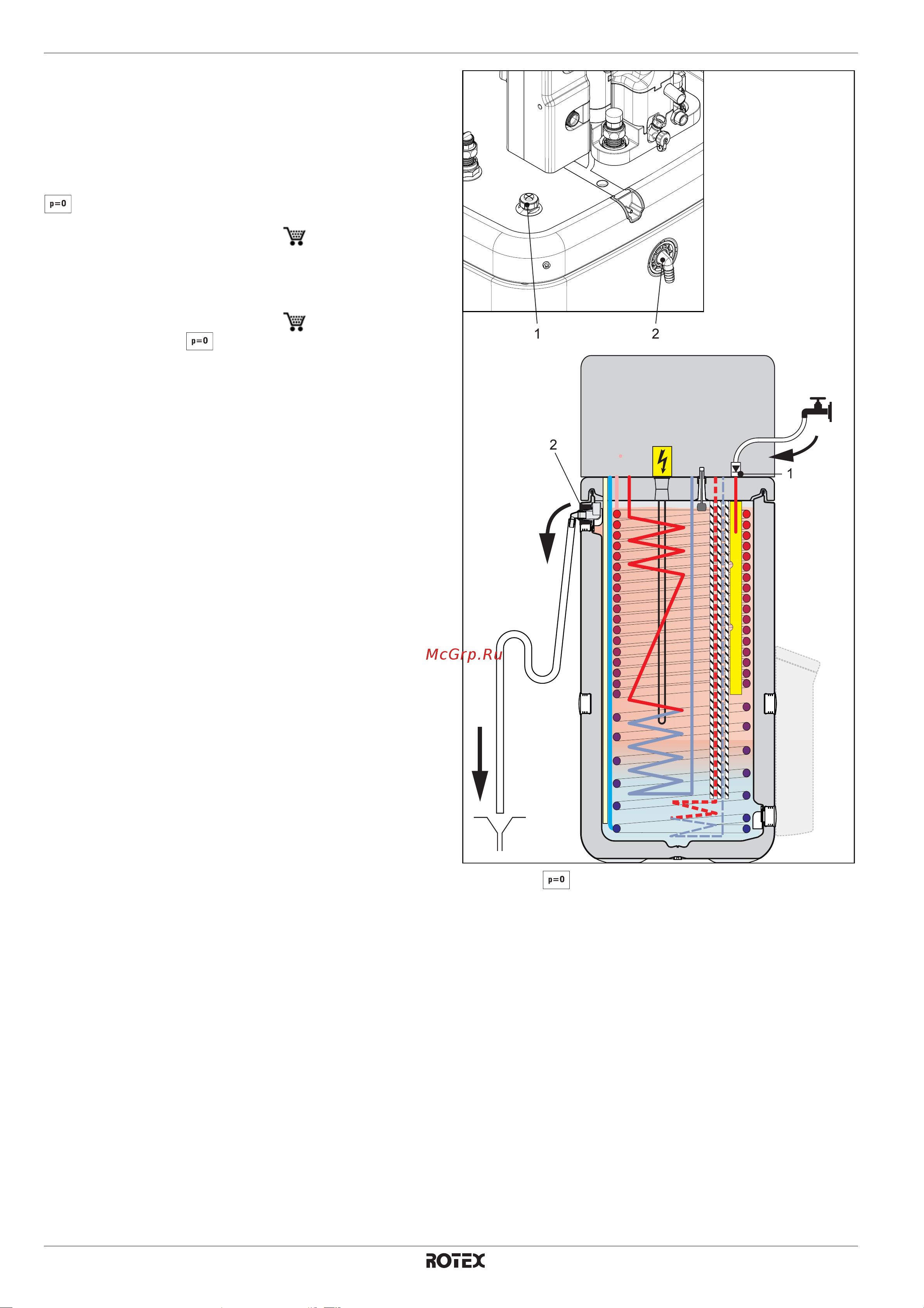

1 Подача гелиоустановки
2 Ус
тройство защиты от переливания
Pис. 7-1 Зап
олнение накопительного бака - без подключенной
гелиоустановки DrainBack
