Руководство по монтажу и техобслуживанию
42
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU

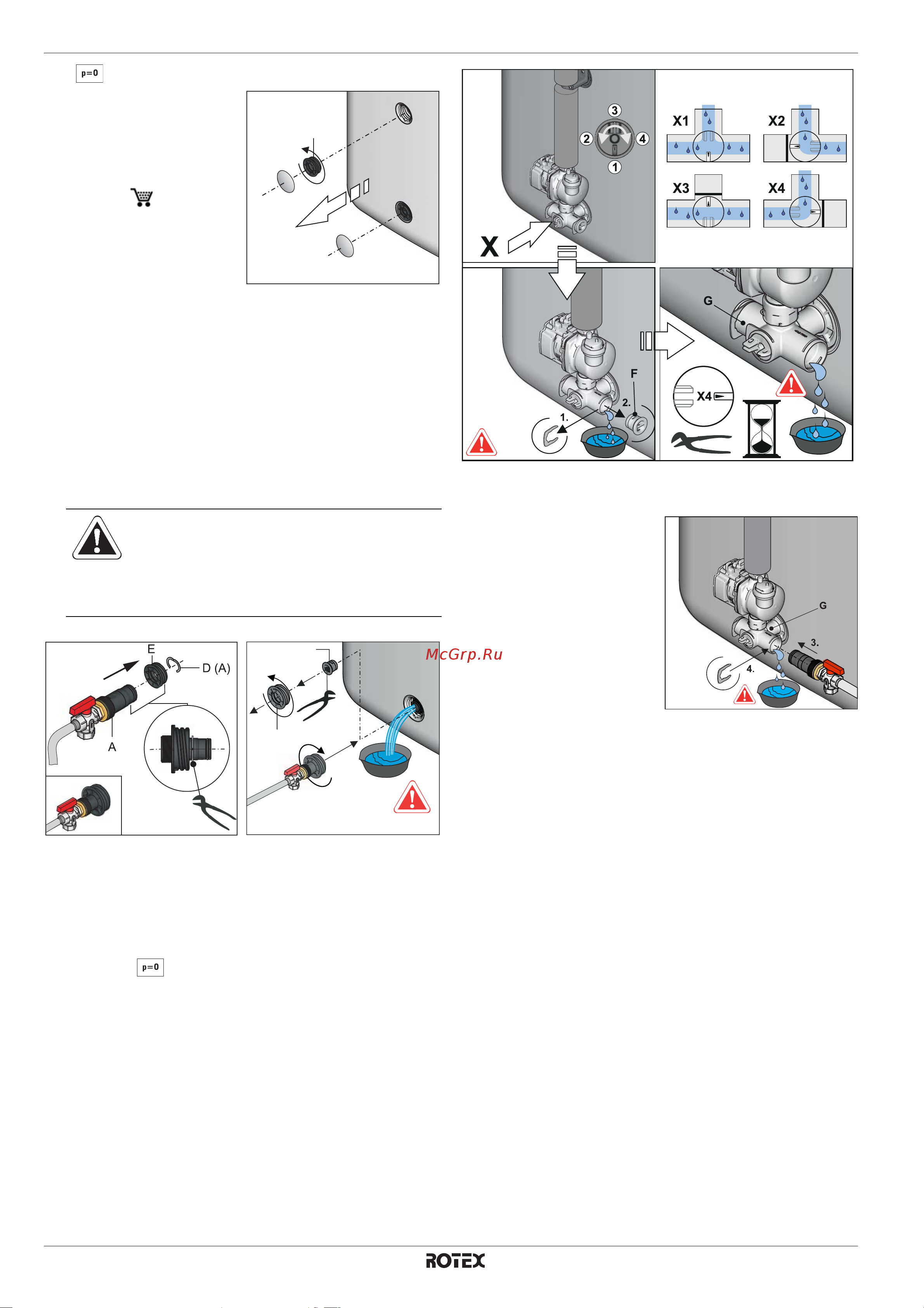

6 x Снятие с эксплуатации
Без гелиоустановки
●Снять защитную
накладку с патрубка для
залива и слива.
●При пр
именении
заливного патрубка
KFE (принадлежность
KFE BA,
16 52 15):
Снять защитную
накладку с ручки и
вывинтить резьбовую
деталь (рис. 6-2, поз. E)
из накопительного бака.
E
Pис. 6-2 Вывинчивание резьбо-
вой детали
● Вставить заливной патрубок KFE в резьбовую деталь
(рис. 6-3, поз. E) и зафиксировать с помощью зажима
(рис. 6-3, поз. D).
● Установить по
дходящую сливную ванну под патрубок для
залива и слива.
● Вывернуть на патрубке для залива и слива резьбовую
деталь (рис. 6-4, поз. E), а также из
влечь пробку (рис. 6-4,
поз. F) и немедленно вновь ввинтить предварительно
смонтированную резьбовую вставку с заливным патруб-
ком KF
E в патрубок для залива и слива (рис. 6-4).
ВНИМАНИЕ!
После извлечения пробки из бака хлынет
струя воды.
F
E
1.
2.
3.
4.
Pис. 6-3 Досборка заливного
патрубка KFE
Pис. 6-4 Ввинчивание залив-
ного патру
бка KFE в
патрубок для залива и
слива
● Открыть кран KFE на заливном патрубке KFE и
слить воду из накопительного бака.
Только при гелиоустановке
● Установить вставку клапана на соединительном уголке
так, чтобы путь к заглушке был заблокирован (рис. 6-5).
● Подставить подходящую сливную ванну и извлечь
заглушку из соединительного уголка (рис. 6-5).
Pис. 6-5 Блокировка вставки клапана, извлечение заглушки из
соединительного уголка
● Вставить заливной
патрубок KFE в соеди-
нительный уголок и
зафиксировать зажи-
мом (рис. 6-6).
Pис. 6-6 Установка заливного
патрубка KFE в соеди-
нительном уголке
●Открыть кран KFE на заливном патрубке KFE.
● Установить вст
авку клапана на соединительном уголке
так, чтобы путь к сливному шлангу был открыт (см. также
рис. 6-5) и сли
ть воду из накопительного бака.
6.1.2 Опорожнение контура отопления и контура
горячей воды
● Подсоединить сливной шланг к крану KFE устройства
ROTEX HPSU monobloc compact.
●Открыть кра
н KFE на устройстве ROTEX HPSU monobloc
compact.
● Опорожнить ко
нтур отопления и горячей воды.
● Отсоединить подающий и обратный трубопроводы кон
тура отопления, а также подачу холодной воды и отвод
горячей воды от устройства ROTEX HPSU monobloc
compact.
● Подсоединить сли
вной шланг, соответственно к подаю-
щему и обратному трубопроводам контура отопления, а
также подаче холодной воды и отводу горячей воды,
чтобы отверстие шланга находилось на уровне пола.
● Последовательно опор
ожнить отдельные теплообмен
ники по принципу сифона.
