4 x Установка и монтаж
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
Руководство по монтажу и техобслуживанию
25
4.4.4 Установка соединительного набора P
(
14 15 89)
Опциональный соединительный набор P для типов
устройств B обеспечивает улучшенную доступность для под-
ключения по
дающих и обратных линий гелиоустановки под
давлением или другого внешнего теплогенератора к накопи-
тельному баку. В на
бор входят две теплоизолирующих гоф-
рированных трубы, которые с помощью накидной гайки под-
соединяются к подключениям накопительного бака. На дру-
гом ко
нце гофрированных труб находится по одному адап-
теру для подключений различных размеров подающего и
обратного трубопровода.
A Подключение для подаю-
щей лин
ии (красный)
B Подключен
ие для обрат-
ной лин
ии (синий)

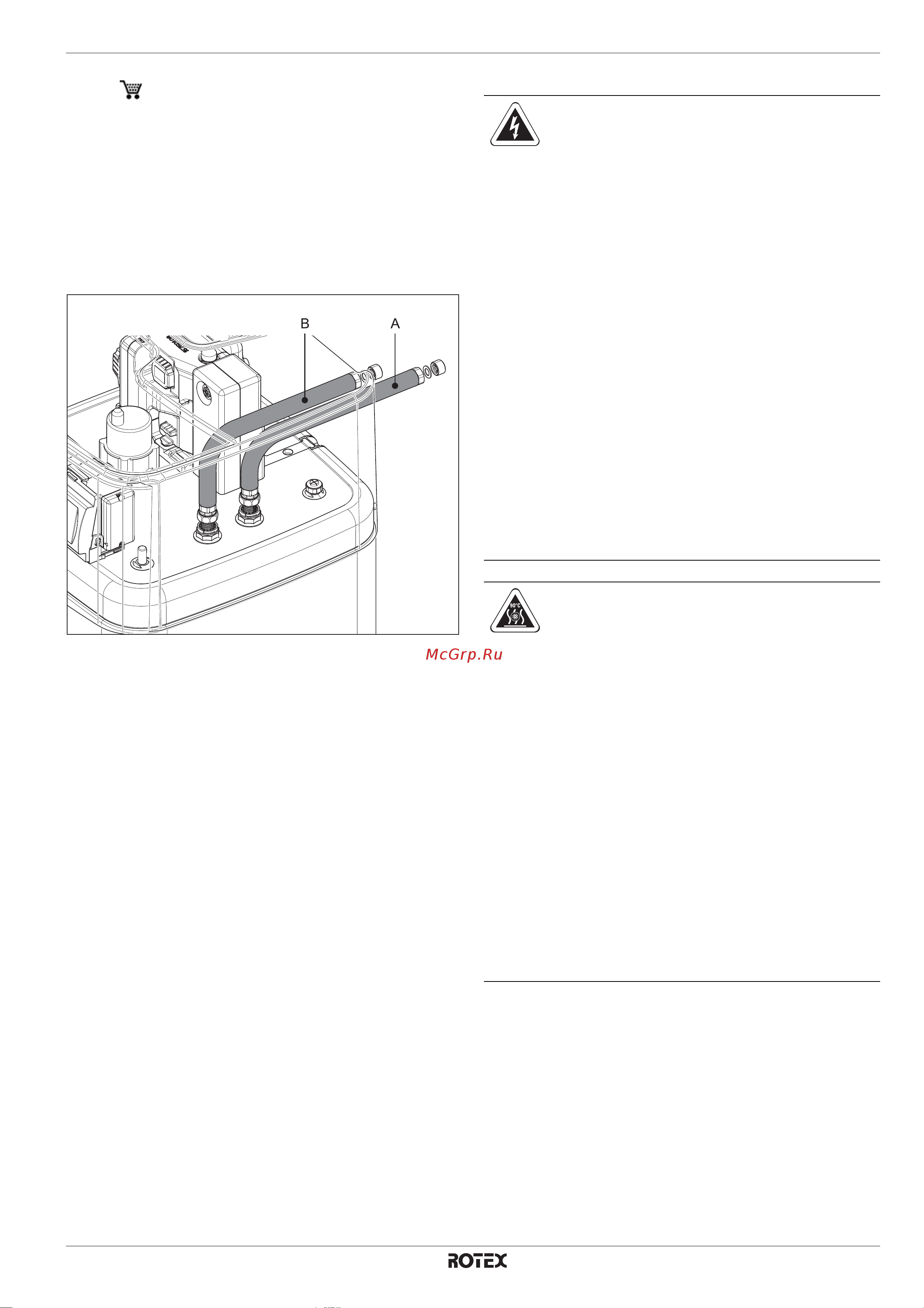

Pис. 4-22 С
оединительный набор P для типов устройств B
4.5 Электрическое подключение
ОСТОРОЖНО!
При прикосновении к токоведущим частям
возможно получение удара электрическим
током и опасных для жизни травм и ожогов.
● Перед началом работ на токоведущих
частях, отключить от сети электропита-
ния все электрические цепи установки
(выключить внешний главный выключа-
тель, разомкнуть предохранитель) и обез-
опасить от случайного включения.
● Электрическое подключение и работы на
электрических частях должны выпол-
няться только специалистами-электри-
ками с соблюдением действующих норм и
предписаний, а так
же инструкций энерго-
снабжающего предприятия.
●По окончанию работ сразу вновь устано
вить кожухи устройства и накладки для
техобслуживания.
ВНИМАНИЕ!
В корпусе контроллера устройства
ROTEX HPSU monobloc compact в про-
цессе эксплуатации возможно возникнове-
ние повышенной температуры. Это может
привести к тому, что токоведущие жилы в
результате собственного нагревания при
эксплуатации достигают более высоких тем-
ператур. Поэтому так
ие провода должны
иметь длительную рабочую температуру
90 °C.
● Использовать только провода с длитель
ной рабочей температурой ≥ 90 °C для
следующих подключений:
– Оп
ционально: электрический резер-
вный нагреватель (BUxx)
