Руководство по монтажу и техобслуживанию
16
ROTEX HPSU monobloc compact RKHW-MX-C
Накопительный бак солнечной энергии с регулятором системы отопления
008.1442207_02 – 10/2018 – RU
4 x Установка и монтаж
4.1.3 Комплект поставки
– ROTEX HPSU monobloc compact
– Пакет с пр
инадлежностями (см. рис. 4-3)
A Ручки ( требуются только
для транспортировки)
B Защитная на
кладка
C Со
единительная деталь
шланга для устройства
защиты от переливания
D Мо
нтажный ключ
E Шаровой кран
F Плос
кое уплотнение
G Уплотн
ительное кольцо
круглого сечения
H Кабель
ные стяжки
I Вс
тавная скоба
J Ве
нтиляционный шланг
K Крыш
ка сливного шланга

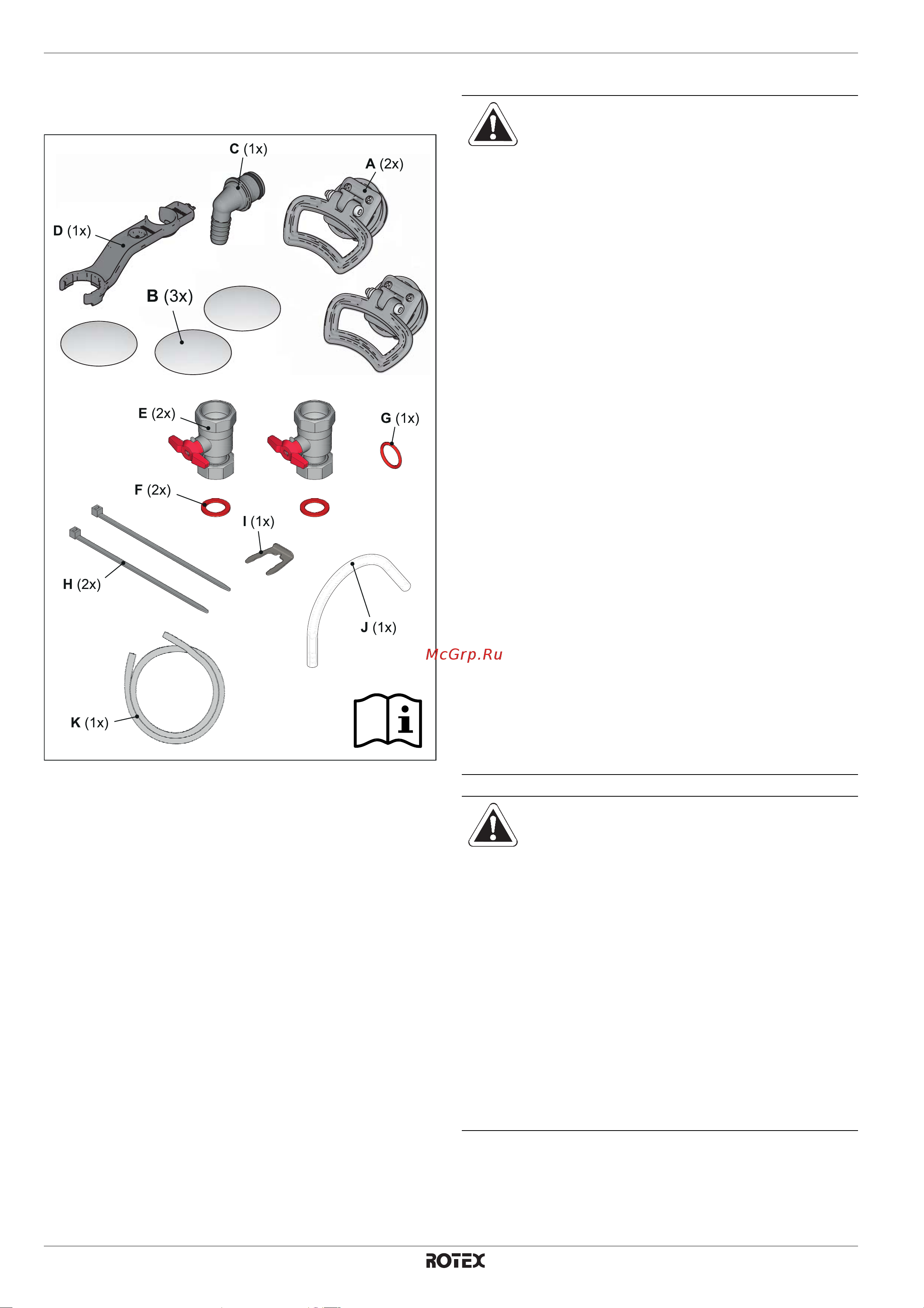

Pис. 4-3 Содержимо
е пакета с принадлежностями
4.2 Установка
ВНИМАНИЕ!
●Выполнять установку устройства ROTEX
HPSU monobloc compact только, если
обеспечена достаточная несущая спо-
собность основания, 1050 кг/м² с
добавлением коэффициента безопасно-
сти. Пол должен быть ровным и гладким.
● Установка устройства под открытым
небом не допустима.
● Установка устройства во взрывоопасных
зонах не допустима.
● Электронный контроллер ни в коем слу
чае не должен подвергаться воздействию
природных факторов.
● Накопительный бак не должен подвер-
гаться длительному воздействию пря-
мых солнечных лучей, поскольку воз-
можно повреждение пластмассы под воз-
действием ультрафиолетового излуче-
ния и природных факторов.
● Устройство ROTEX HPSU monobloc
compact должно быть установлено с
защитой от мороза.
●Следует убедиться, что предприятием
коммунального хозяйства поставляется
не вызывающая коррозию питьевая
вода.
– В противном случае, необходима соот-
ветствующая обработка воды.
ОСТОРОЖНО!
Пластмассовые стенки бака на устройстве
ROTEX
HPSU monobloc compact могут при
внешнем тепловом воздействии (> 80 °C)
расплавиться, а в экстремальных случаях -
загореться.
● Устанавливать устройство ROTEX HPSU
monobloc compact только на минимальном
расстоянии 1 м до прочих источников
тепла (> 80 °C) (напр
имер, электрического
нагревательного устройства, газового
нагревателя, камина) и до воспламеняю-
щихся материалов.
