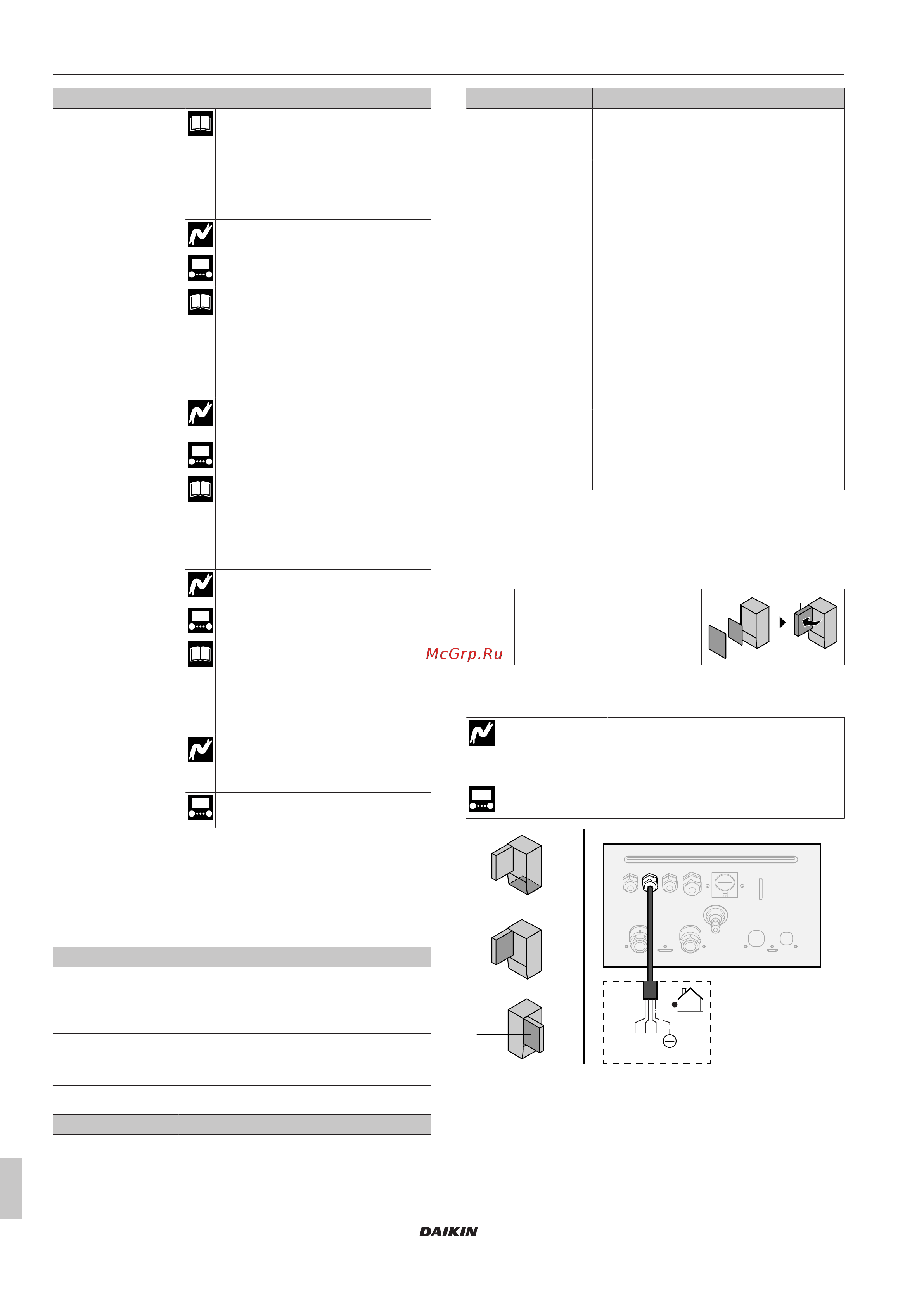

5 Подключение электрооборудования
Руководство по монтажу
12
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
Позиция Описание
(при наличии
резервуара горячей
воды бытового
потребления)
Электропитание для
вспомогательного
нагревателя и
защиты от перегрева
(от внутреннего
агрегата)
См.:
▪ Руководство по монтажу
резервуара горячей воды
бытового потребления
▪ Приложение по дополнительному
оборудованию
Провода: (4+GND)×2,5мм²
[9.4] Вспомогат.нагреватель
(при наличии
резервуара горячей
воды бытового
потребления)
Электропитание для
вспомогательного
нагревателя (к
внутреннему
агрегату)
См.:
▪ Руководство по монтажу
резервуара горячей воды
бытового потребления
▪ Приложение по дополнительному
оборудованию
Провода: 2+GND
Максимальный рабочий ток: 13A
[9.4] Вспомогат.нагреватель
Адаптер
беспроводной сети
См.:
▪ Руководство по монтажу
адаптера беспроводной сети
▪ Приложение по дополнительному
оборудованию
Используйте кабель из комплекта
адаптера беспроводной сети.
[D] Беспроводной шлюз
Адаптер локальной
сети
См.:
▪ Руководство по монтажу
адаптера локальной сети
▪ Приложение по дополнительному
оборудованию
Провода: 2×(0,75~1,25мм²).
Должны быть экранированы.
Максимальная длина: 200м
См. ниже («Адаптер локальной
сети— требования к системе»).
Адаптер локальной сети— требования к системе
Предъявляемые к системе требования зависят от варианта
использования адаптера локальной сети/компоновки системы
(управление через приложение или использование функций
Smart Grid).
Управление через приложение:
Позиция Требование
Программное
обеспечение
адаптера локальной
сети
Рекомендуется ВСЕГДА использовать
последнюю версию программного
обеспечения адаптера локальной сети.
Способ управления
агрегатом
С интерфейса пользователя задайте
[2.9]=2 (Управление = Комнатный
термостат).
Использование функций Smart Grid:
Позиция Требование
Программное
обеспечение
адаптера локальной
сети
Рекомендуется ВСЕГДА использовать
последнюю версию программного
обеспечения адаптера локальной сети.
Позиция Требование
Способ управления
агрегатом
С интерфейса пользователя задайте
[2.9]=2 (Управление = Комнатный
термостат).
Настройки горячей
воды бытового
потребления
Для накопления тепловой энергии в
резервуаре горячей воды бытового
потребления проверьте, чтобы с
интерфейса пользователя настройке
[9.2.1] (Гор.вода быт.потр.) было задано
одно из следующих значений:
▪ EKHWS/E
Резервуар со вспомогательным
нагревателем, установленным на нем
сбоку.
▪ EKHWP/HYC
Резервуар со вспомогательным
нагревателем, установленным на нем
сверху (опция).
Настройки
управления
энергопотребление
м
С интерфейса пользователя задайте:
▪ [9.9.1]=1 (Управление потреблением
энергии = Непрерывный)
▪ [9.9.2]=1 (Тип = кВт)
5.3.1 Подключение основного источника
питания
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
Соединительный
кабель
(=основное
электропитание)
Провода: (3+GND)×1,5мм²
—
B
C
A
A
a
1 2 3
