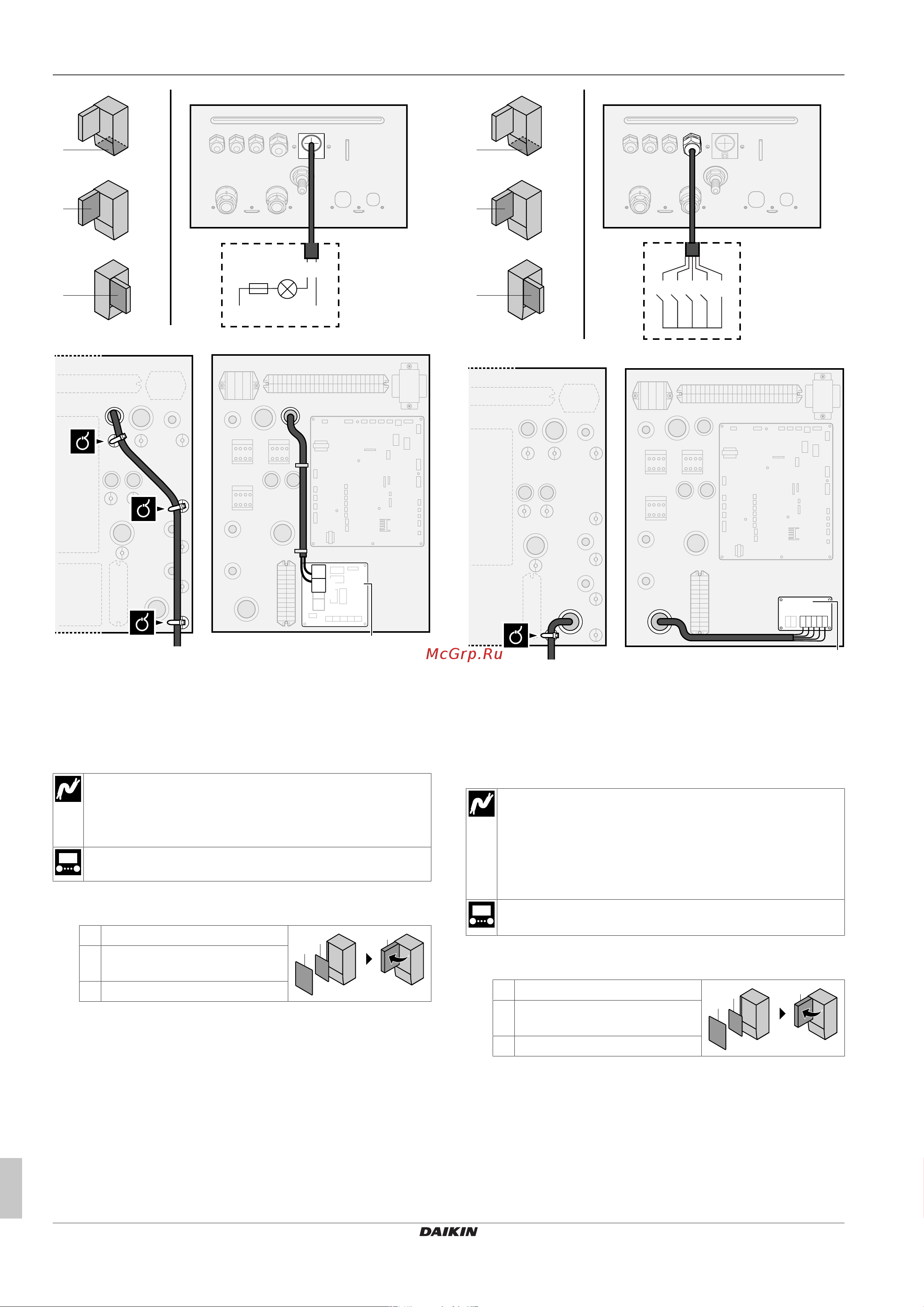

5 Подключение электрооборудования
Руководство по монтажу
18
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
B
C
A
A
L N
X1 X2
CB
a
A4P
X2 X3 X4X1
X2X1
X2M
A4P
a Необходимо установить EKRP1HBAA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.3.9 Подключение цифровых вводов
потребления энергии
Провод: 2×0,75мм² (на каждый входной сигнал)
Цифровые входы ограничения мощности: обнаружение
12Впост. тока / 12мА (напряжение подается с печатной
платы)
[9.9] Управление потреблением энергии.
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель цифровых входов для учета
энергопотребления к соответствующим клеммам согласно
рисунку ниже.
B
C
A
A
1 2 4 5
S6S
S7S
S8S
S9S
3
CB
A8P
X801M
a
54321
a Необходимо установить EKRP1AHTA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.3.10 Подключение предохранительного
термостата (с размыкающим контактом)
Провода: 2×0,75мм²
Максимальная длина: 50м
Контакт предохранительного термостата: обнаружение
16Впост. тока (напряжение подается с печатной платы).
Сухой контакт должен быть рассчитан на минимальную
нагрузку 15Впост. тока, 10мА.
[9.8.1]=3 (Источник электропитания по льготному
тарифу = Предохранительный термостат)
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
