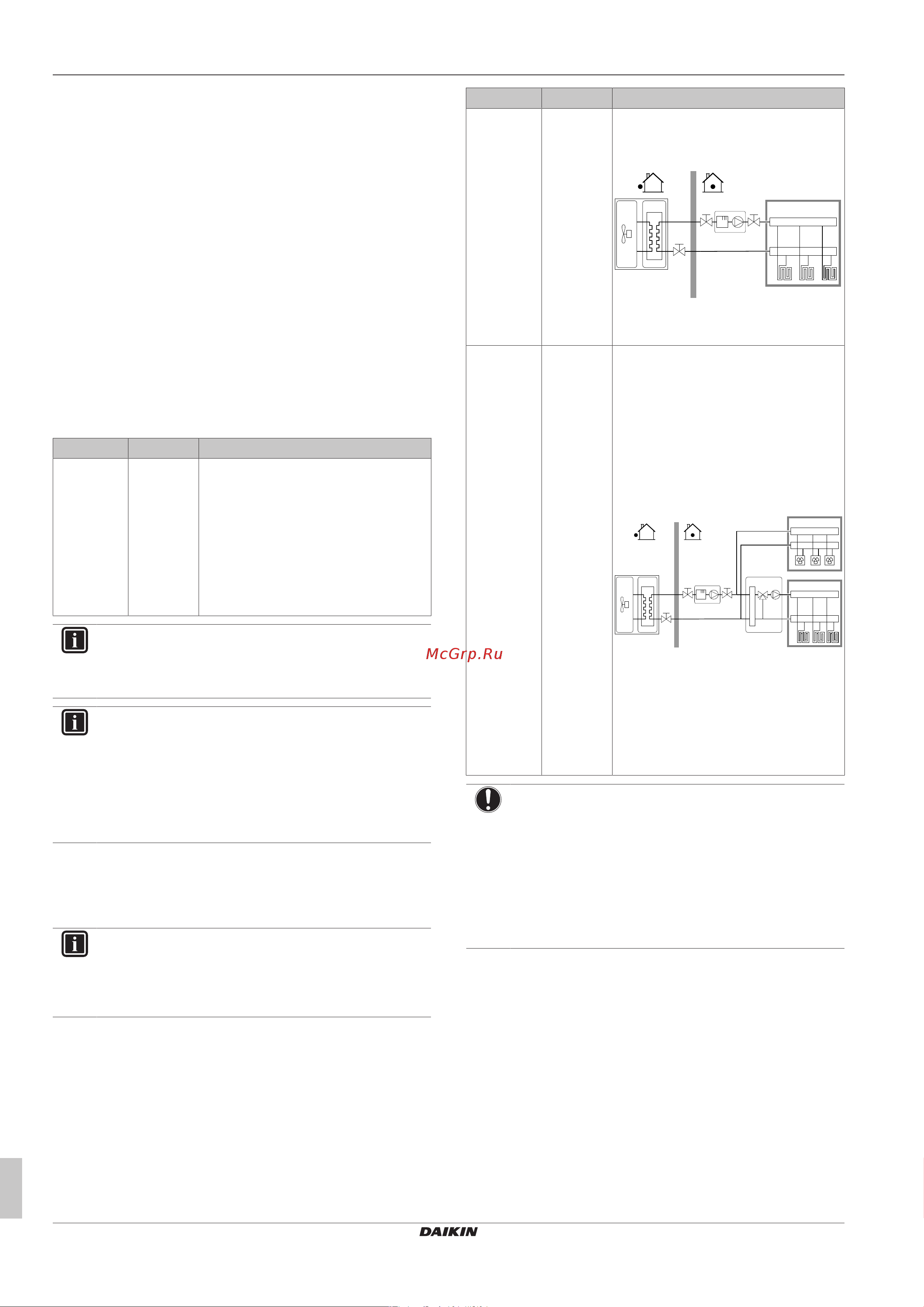

6 Конфигурирование
Руководство по монтажу
22
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
▪ В альтернативном варианте, если настройке Авар. ситуация
задано значение:
▪ уменьшенный автоматический перегрев/ГВБП ВКЛ., то
нагрев помещения уменьшается, но подготовка горячей
воды бытового потребления все же производится.
▪ уменьшенный автоматический перегрев/ГВБП ВЫКЛ., то
нагрев помещения уменьшается, а подготовка горячей
воды бытового потребления НЕ производится.
▪ обычный автоматический перегрев/ГВБП ВЫКЛ., то нагрев
помещения производится в обычном режиме, но подготовка
горячей воды бытового потребления НЕ производится.
Как и в режиме Ручной, агрегат благодаря резервному
нагревателю может принять на себя полную нагрузку с
резервным нагревателем и/или вспомогательным
нагревателем, если пользователь включит эту функцию на
экране главного меню Сбой.
Если в доме никто не живет в течение более длительного
времени, то с целью сохранения низкого энергопотребления
рекомендуется задать настройке Авар. ситуация значение
уменьшенный автоматический перегрев/ГВБП ВЫКЛ..
# Код Описание
[9.5.1] [4-06] ▪ 0: Ручной
▪ 1: Автоматич.
▪ 2: уменьшенный автоматический
перегрев/ГВБП ВКЛ.
▪ 3: уменьшенный автоматический
перегрев/ГВБП ВЫКЛ.
▪ 4: обычный автоматический
перегрев/ГВБП ВЫКЛ.
ИНФОРМАЦИЯ
Автоматическая работа в аварийном режиме может
настраиваться только в структуре меню интерфейса
пользователя.
ИНФОРМАЦИЯ
Если неисправность теплового насоса происходит,
когда для параметра Авар. ситуация выбран вариант
Ручной, функции защиты помещения от
замораживания, обезвоживания штукатурного маяка
теплых полов и защиты от замораживания
трубопроводов воды остаются активными, даже если
пользователь НЕ подтвердил аварийную работу.
Количество зон
Вода на выходе системы может подаваться в максимум 2 зоны
температуры воды. При конфигурации должно быть задано
количество зон воды.
ИНФОРМАЦИЯ
Станция смешивания. Если схема вашей системы
включает в себя 2 зоны температуры воды на выходе,
то перед основной зоной нужно установить станцию
смешивания.
# Код Описание
[4.4] [7‑02] ▪ 0: Одна зона
Только одна зона температуры
воды на выходе:
a
a Основная зона температуры воды на
выходе
[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на
выходе. Основная зона
температуры воды на выходе
состоит из нагревательных
приборов с более высокой
нагрузкой и станции смешивания
для получения требуемой
температуры воды на выходе. При
нагреве:
b
c
a
a Дополнительная зона температуры
воды на выходе: самая высокая
температура
b Основная зона температуры воды
на выходе: самая низкая температура
c Станция смешивания
ПРИМЕЧАНИЕ
Если НЕ выполнить конфигурирование следующим
образом, то это может привести к повреждению
нагревательных приборов. Если имеются 2 зоны,
важно, чтобы в режиме нагрева:
▪ зона с самой низкой температурой воды была
сконфигурирована в качестве основной, а
▪ зона с самой высокой температурой воды — в
качестве дополнительной.
