3 Монтаж агрегата
Руководство по монтажу
5
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
Максимальная разность высоты установки
внутреннего и наружного агрегата
10м
Максимальная разность высоты установки
резервуара горячей воды бытового потребления
и наружного агрегата
10м
Максимальная длина водяных труб между
внутренним агрегатом и резервуаром горячей
воды бытового потребления
10м
Максимально допустимое расстояние между 3-
ходовым клапаном и внутренним агрегатом
(только для систем с резервуаром горячей воды
бытового потребления)
3м
Максимальная общая длина водяных труб 50м
(a)
(a)
Точную длину водяных труб можно определить с помощью
программы Hydronic Piping Calculation. Программа Hydronic
Piping Calculation является частью программного
обеспечения Heating Solutions Navigator, которое доступно на
веб-сайте https://professional.standbyme.daikin.eu. Если нет
доступа к программному обеспечению Heating Solutions
Navigator, то обратитесь к своему дилеру.
▪ Помните следующие правила организации пространства при
установке:
H≥1150
≥200
≥200
≥500
(mm)
≥450

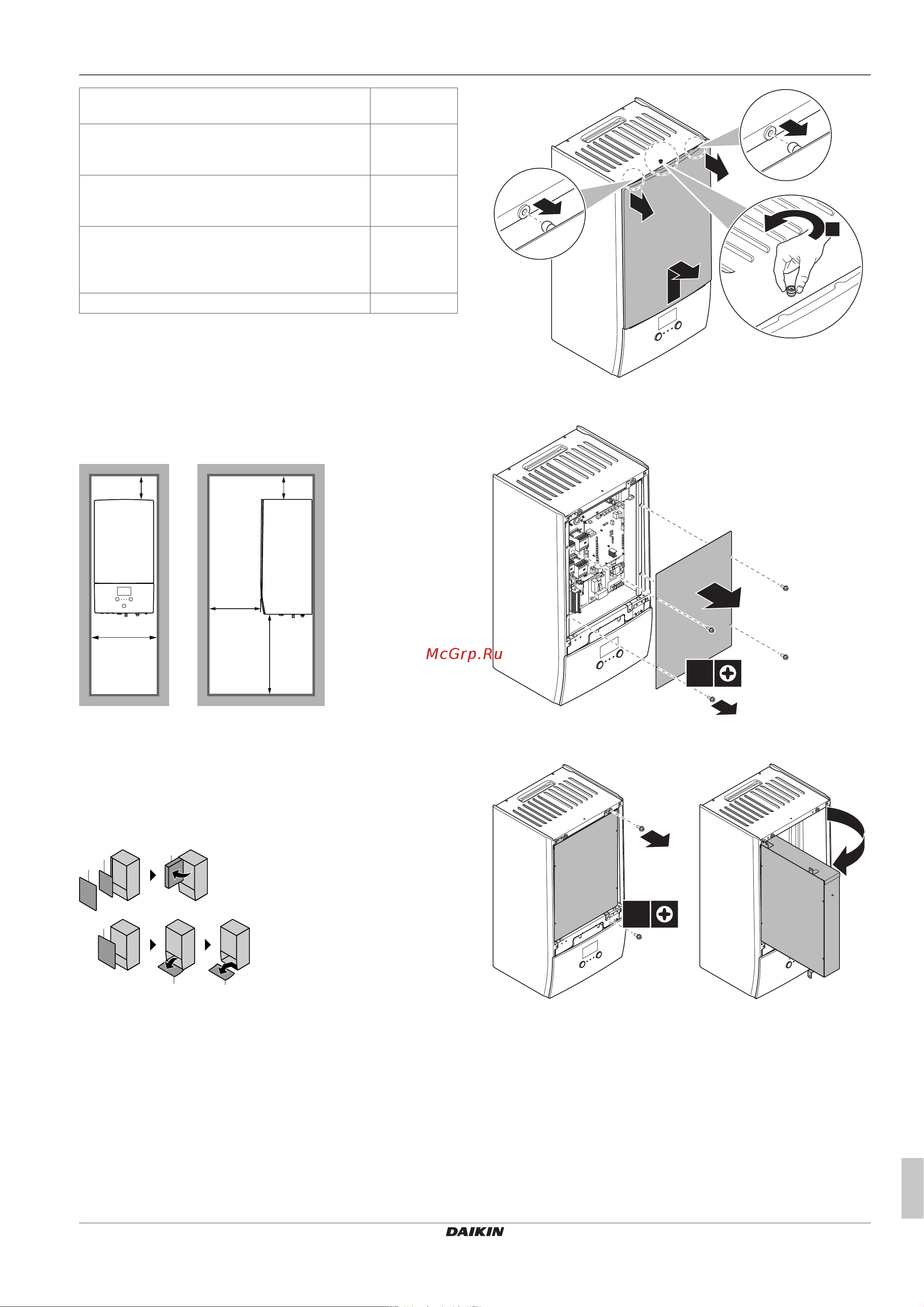

3.2 Снятие/установка панелей
агрегата
3.2.1 Чтобы открыть внутренний агрегат
Обзор
1
2
3
1
4
4
1 Лицевая панель
2 Крышка распределительной коробки
3 Распределительная коробка
4 Панель интерфейса пользователя
Снятие элементов
1 Снимите лицевую панель.
2
2
1
3
2 Если нужно подключить электропроводку, то снимите
крышку распределительной коробки.
4×
3 Если нужно выполнять работы за распределительной
коробкой, то откройте ее.
2×
1
2
4 Если нужно выполнять работы за панелью интерфейса
пользователя или загрузить новое программное
обеспечение в интерфейс пользователя, то откройте эту
панель.
