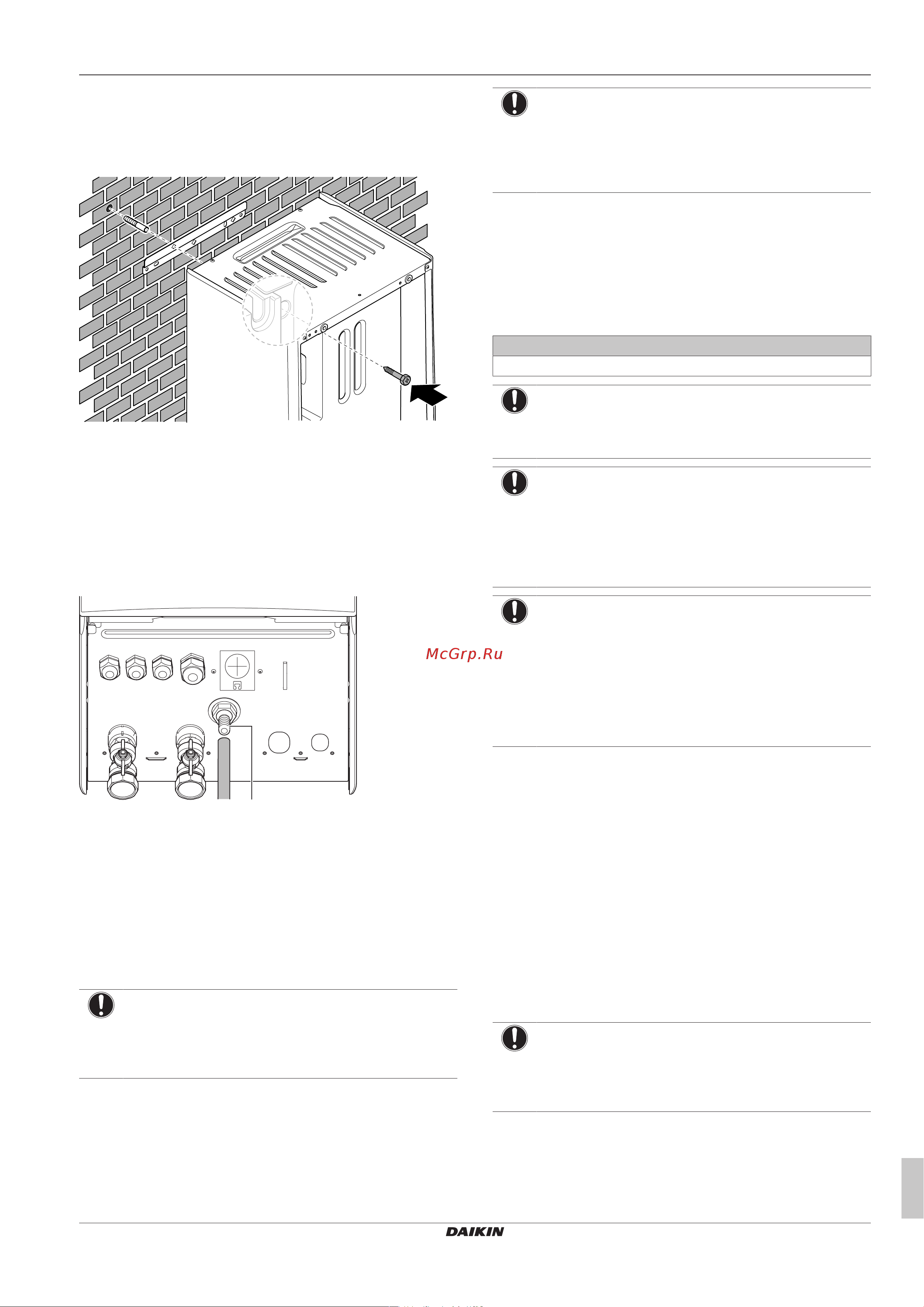

4 Монтаж трубопроводов
Руководство по монтажу
7
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
▪ Снимите верхнюю переднюю панель и откройте
распределительную коробку. См. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45].
▪ Закрепите агрегат на стене с помощью винта диаметром
8мм.
3.3.2 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Следует подсоединить дренажный
поддон к соответствующему сливу в соответствии с
действующим законодательством.
1 Подсоедините сливной трубопровод (приобретается на
месте) к соединению сливного поддона, как описано ниже:
a
a Соединение сливного поддона
Для сбора воды рекомендуется использовать сливное
устройство.
4 Монтаж трубопроводов
4.1 Подготовка трубопроводов воды
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
4.1.1 Проверка объема и расхода воды
Минимальный объем воды
Проследите за тем, чтобы общий объем воды в установке
составлял не менее 20л БЕЗ учета воды в наружном агрегате.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
Минимальный расход
Убедитесь, что минимальный расход в установке гарантируется
при любых условиях. Этот минимальный расход — это расход,
требуемый во время размораживания/работы резервного
нагревателя. Для этой цели используйте перепускной клапан
избыточного давления, поставляемый вместе с агрегатом, и
обеспечьте соблюдение требований по минимальному объему
воды.
Минимально допустимый расход
25л/мин
ПРИМЕЧАНИЕ
Для гарантии надлежащей работы рекомендуется,
чтобы во время подготовки горячей воды бытового
потребления расход составлял не менее 28л/мин.
ПРИМЕЧАНИЕ
В случае низкой температуры контура воды, в который
добавлен гликоль, расход НЕ отображается на
интерфейсе пользователя. В этом случае
минимальный расход можно проверить посредством
теста насоса (убедитесь в том, что на интерфейсе
пользователя НЕ отображается ошибка 7H).
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в
определенном контуре нагрева помещения
осуществляется посредством дистанционно
управляемых клапанов, важно поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева или
работы).
Дополнительная информация приведена в руководстве по
применению для установщика.
См. рекомендуемую процедуру в разделе «7.2 Перечень
проверок во время пуско-наладки» [430].
4.1.2 Требования к резервуару стороннего
производителя
Используемый резервуар стороннего производителя должен
соответствовать следующим требованиям:
▪ Змеевик теплообменника резервуара ≥1,05м².
▪ Термистор резервуара должен располагаться над змеевиком
теплообменника.
▪ Вспомогательный нагреватель резервуара должен
располагаться над змеевиком теплообменника.
ПРИМЕЧАНИЕ
Характеристики. Технические характеристики
резервуаров сторонних производителей НЕ
предоставляются, а их заявленные эксплуатационные
характеристики НЕ гарантируются.
