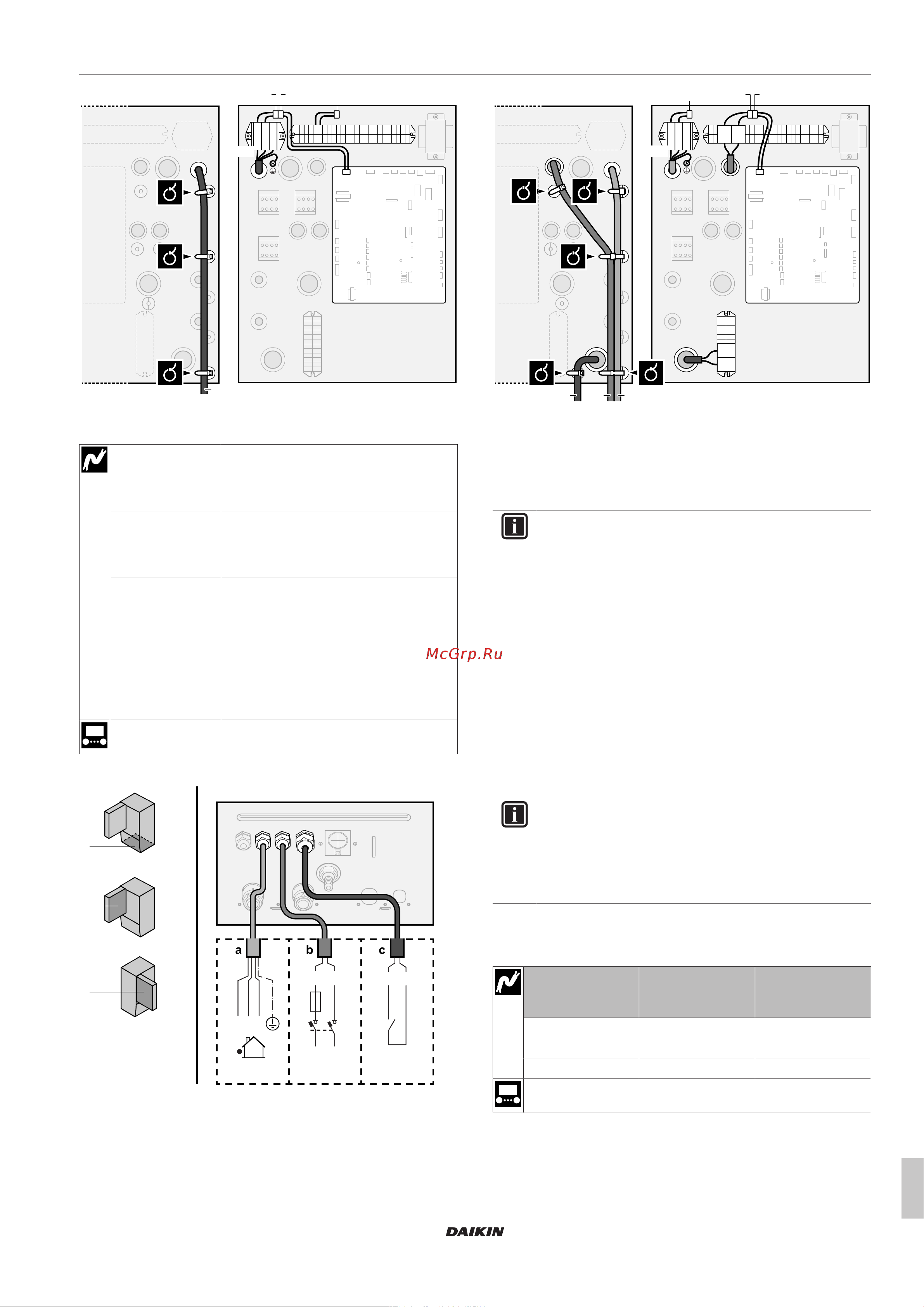

5 Подключение электрооборудования
Руководство по монтажу
13
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
CB
1 2 3
X11YA X11YB
X11Y
X1A
A1P
X2M
X1M
X2M
A1P
a
X1M
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Соединительный
кабель
(=основное
электропитание)
Провода: (3+GND)×1,5мм²
Источник
электропитания
по обычному
тарифу
Провода: 1N
Максимальный рабочий ток: 6,3А
Контакт подачи
электропитания
по льготному
тарифу
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 50м.
Контакт подачи питания по льготному
тарифу: обнаружение 16Впост. тока
(напряжение подается с печатной
платы). Сухой контакт должен быть
рассчитан на минимальную нагрузку
15Впост. тока, 10мА.
[9.8] Источник электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
NL
56
B
C
A
A
10 9
S1S
1 2 3
1N~, 50 Hz,
230 V AC, 6.3 A
CB
5 6
1 2 3
9 10
X11YA X11YB X11Y
X5M
X1A
X2M
X1M
X5M
X2M
c b a
A1P A1P
X1M
a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным
энергосбережением
3 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подключается к тем же клеммам (X5M/9+10), что и
предохранительный термостат. Таком образом, у
системы может быть источник электропитания по
льготному тарифу ИЛИ предохранительный термостат.
5.3.2 Подсоединение электропитания к
резервному нагревателю
Модель
резервного
нагревателя
Электропитание Провода
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
[9.3] Резервный нагреватель
