2 Информация о блоке
Руководство по монтажу
4
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
▪ Справочное руководство установщика:
▪ Подготовка к монтажу, полезный опыт, справочная
информация,…
▪ Вид: электронный в виде файлов на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
▪ Приложение по дополнительному оборудованию:
▪ Дополнительная информация по монтажу дополнительного
оборудования
▪ Формат: Документ (в ящике внутреннего агрегата) + Файлы
на веб-странице http://www.daikineurope.com/support-and-
manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
Онлайн-инструменты
Помимо комплекта документации установщики могут
пользоваться некоторыми онлайн-инструментами:
▪ Daikin Technical Data Hub
▪ Основная база данных с техническими спецификациями
агрегата, полезными инструментами, цифровыми
ресурсами и прочей информацией.
▪ Открыта для общего доступа по адресу https://
daikintechnicaldatahub.eu.
▪ Heating Solutions Navigator
▪ Этот пакет содержит разнообразные инструменты,
упрощающие монтаж и конфигурацию систем отопления.
▪ Для доступа к Heating Solutions Navigator требуется
регистрация на платформе Stand By Me. Более подробную
информацию см. по адресу https://
professional.standbyme.daikin.eu.
▪ Daikin e-Care
▪ Мобильное приложение для установщиков и специалистов
по обслуживанию, в котором можно выполнять
регистрацию, настройку и диагностику систем отопления.
▪ Ниже приведены QR-коды для скачивания этого
мобильного приложения на устройства на базе iOS и
Android. Для скачивания этого приложения требуется
регистрация на платформе Stand By Me.
App Store Google Play
2 Информация о блоке
2.1 Внутренний блок

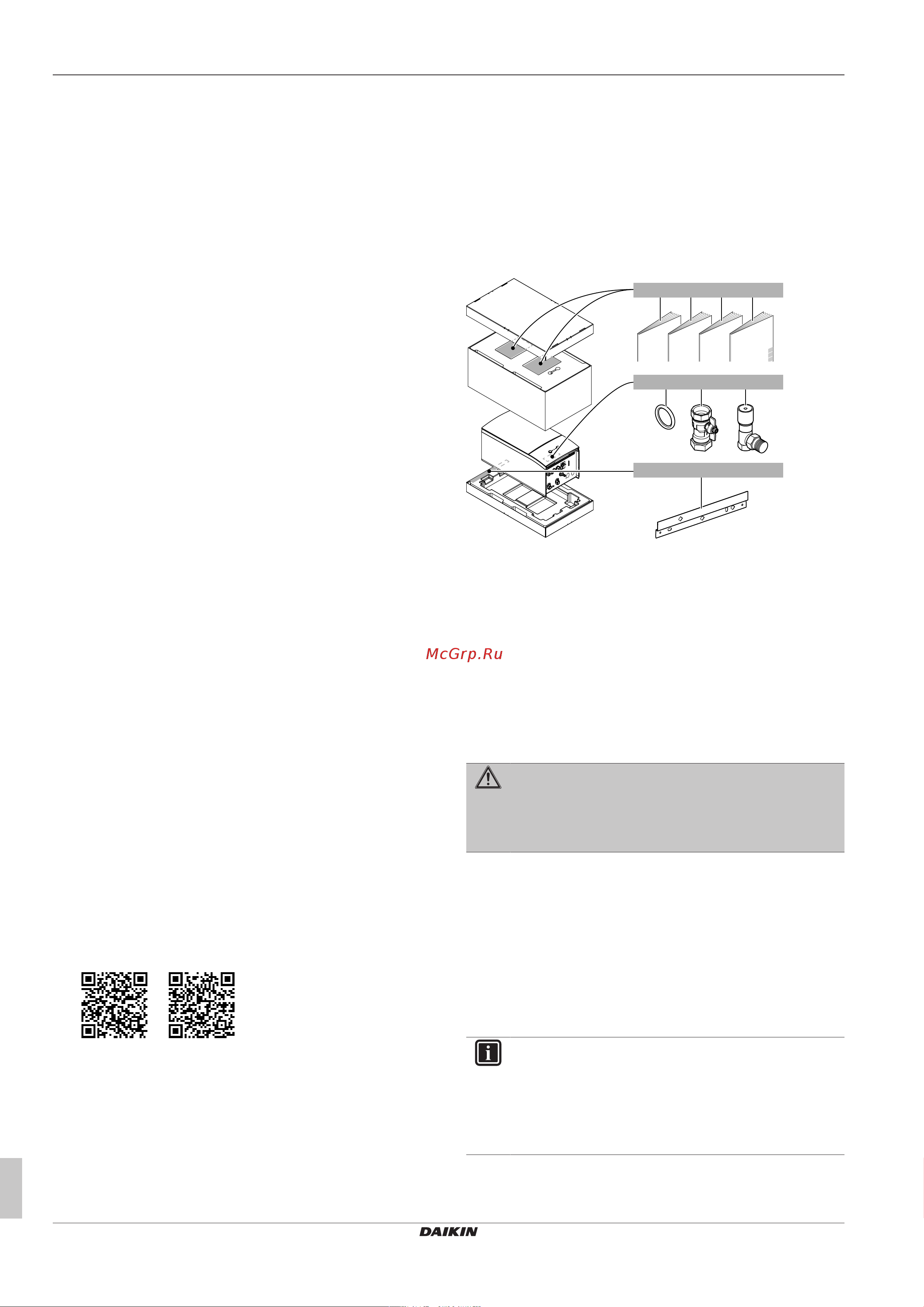

2.1.1 Снятие аксессуаров с внутреннего
блока
Некоторые принадлежности расположены внутри агрегата.
Чтобы открыть агрегат, см. раздел «3.2.1 Чтобы открыть
внутренний агрегат» [45].
1× 1× 1× 1×
a b c d
2×4× 1×
fe g
1×
h
a Общие правила техники безопасности
b Приложение по дополнительному оборудованию
c Руководство по монтажу внутреннего агрегата
d Руководство поэксплуатации
e Уплотнительное кольцо для запорного клапана
f Запорный вентиль
g Перепускной клапан избыточного давления
h Настенный кронштейн
3 Монтаж агрегата
3.1 Как подготовить место установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
внутреннего блока
▪ Внутренний агрегат предназначен только для монтажа в
помещении и рассчитан на следующий диапазон окружающей
температуры:
▪ Режим нагрева помещения: 5~30°C
▪ Режим охлаждения помещения: 5~35°C
▪ Производство горячей воды бытового потребления: 5~35°C
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
▪ Реверсивных моделях
▪ Моделях, предназначенных только для нагрева, c
установленным комплектом для переоборудования
(EKHBCONV)
▪ Помните рекомендации по расстояниям:
