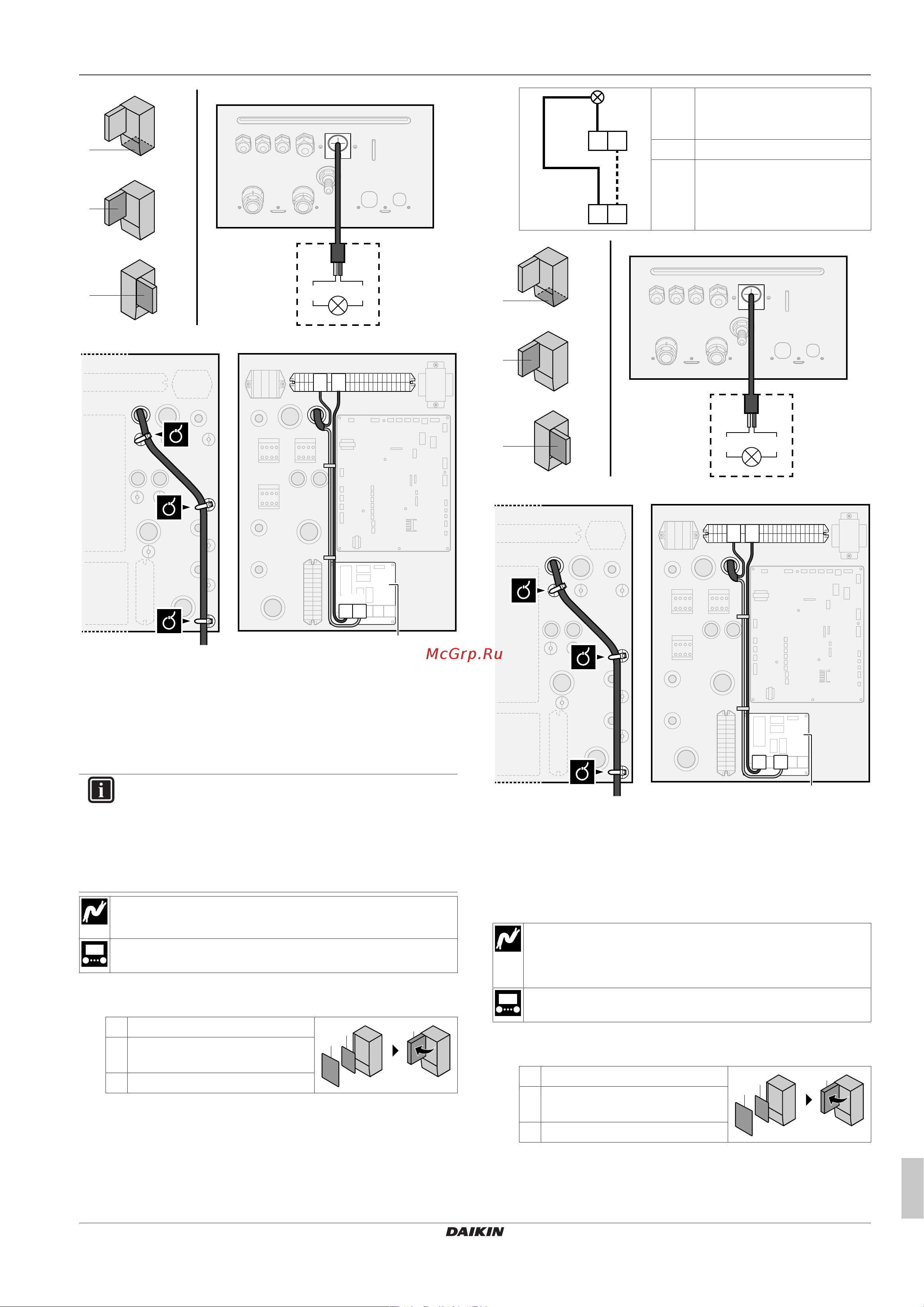

5 Подключение электрооборудования
Руководство по монтажу
17
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
B
C
A
A
7Y1
CB
X2M
X2M
A4P
A4P
a
7 9
Y1YC
X1M
a Необходимо установить EKRP1HBAA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.3.7 Подключение выхода ВКЛ/ВЫКЛ
обогрева/охлаждения помещения
ИНФОРМАЦИЯ
Режим охлаждения предусмотрен только в:
▪ Реверсивных моделях
▪ Моделях, предназначенных только для нагрева, c
установленным комплектом для переоборудования
(EKHBCONV)
Провода: (2+1)×0,75мм²
Максимальная нагрузка: 0,3A, 250Вперем. тока
—
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите выходной кабель ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
режима нагрева/охлаждения помещения соответствующим
клеммам согласно рисунку ниже.
7
9
YCY2
X2M
12
3
A4P
1+2 Провода, подключенные к
выходу ВКЛ/ВЫКЛ обогрева/
охлаждения помещения
3 Провод между X2M и A4P
A4P Необходимо установить
EKRP1HBAA.
B
C
A
A
7Y2
B
X2M
C
X2M
A4P
X1M
a
7 9
Y2YC
A4P
a Необходимо установить EKRP1HBAA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.3.8 Подключение переключения на
внешний источник тепла
Провод: 2×0,75мм²
Максимальная нагрузка: 0,3A, 250Впеременного тока
Минимальная нагрузка: 20мА, 5Впостоянного тока
[9.C] Бивалентный режим
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель для переключения в режим управления
внешним источником тепла к соответствующим клеммам
согласно рисунку ниже.
