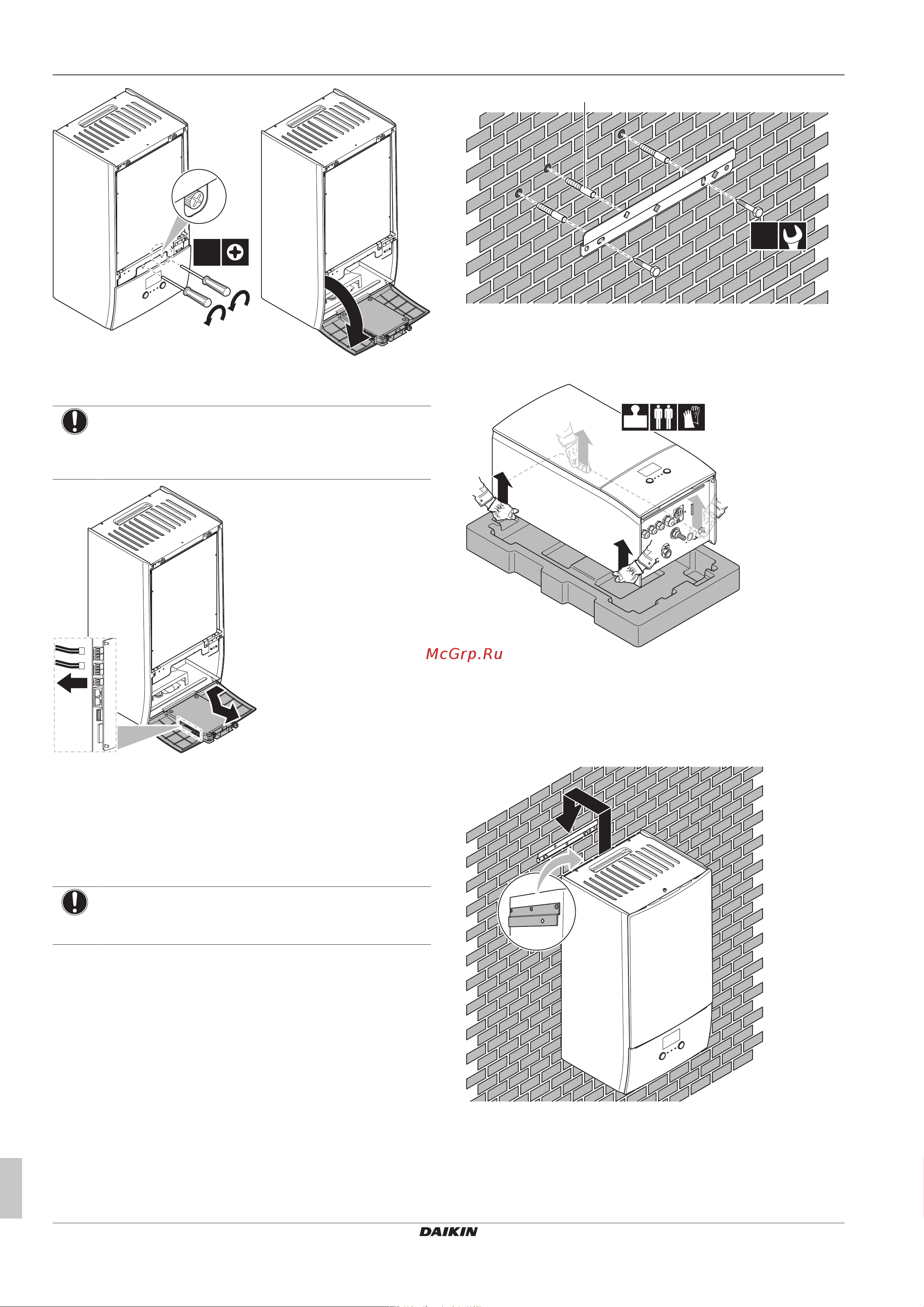

Daikin ETBH16DA9W [6/40] Чтобы закрыть внутренний агрегат

3 Монтаж агрегата

Руководство по монтажу

ETBH/X16DF6V+9W

Daikin Altherma 3 H HT W

4P586453-1C – 2020.10

2×

5 Возможный вариант: снимите панель интерфейса

пользователя.

ПРИМЕЧАНИЕ

Чтобы не повредить при снятии панель интерфейса

пользователя, отсоедините кабели на ее задней

стороне.

3.2.2 Чтобы закрыть внутренний агрегат

1 Установите панель интерфейса пользователя.

2 Установите на место крышку распределительной коробки и

закройте распределительную коробку.

3 Установите на место переднюю панель.

ПРИМЕЧАНИЕ

При закрытии крышки внутреннего агрегата убедитесь,

что момент затяжки НЕ превышает 4,1Н•м.

3.3 Монтаж внутреннего агрегата

3.3.1 Установка внутреннего агрегата

1 Закрепите стенной кронштейн (принадлежность) на стене

(горизонтально) с помощью 2 болтов диаметром 8мм.

2×

a Опция: Если вы хотите зафиксировать агрегат на

стене с внутренней стороны агрегата, предусмотрите

дополнительную резьбовую заглушку.

2 Поднимите агрегат.

42 kg

3 Закрепите агрегат на стенном кронштейне:

▪ Наклоните верх агрегата к стене в месте установки

стенного кронштейна.

▪ Установите кронштейн на заднюю сторону агрегата над

стенным кронштейном. Позаботьтесь о том, чтобы

агрегат был закреплен надлежащим образом.

4 Опция: Если вы хотите зафиксировать агрегат на стене с

внутренней стороны агрегата:
