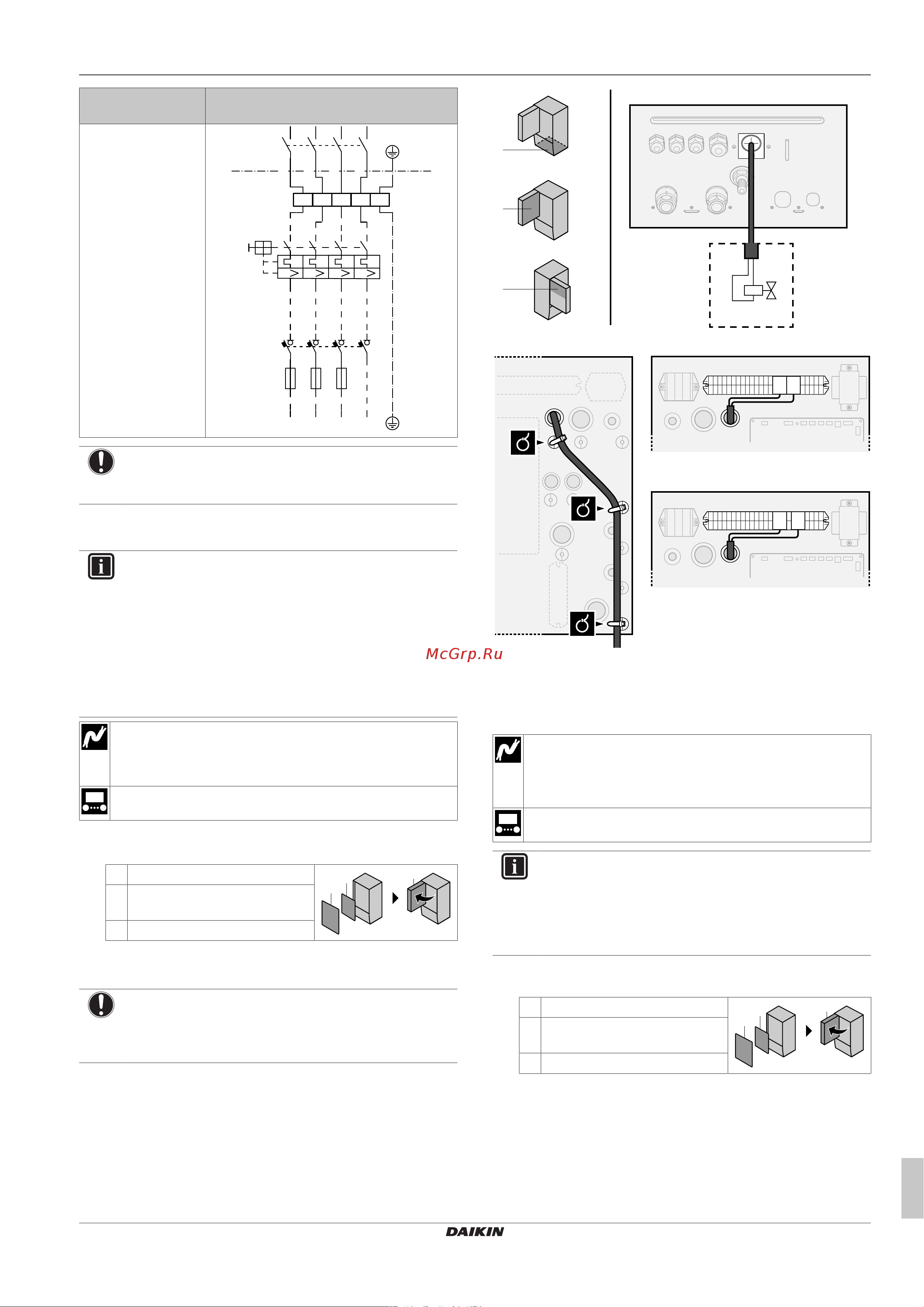

5 Подключение электрооборудования
Руководство по монтажу
15
ETBH/X16DF6V+9W
Daikin Altherma 3 H HT W
4P586453-1C – 2020.10
Модель
(электропитание)
Подключение электропитания
резервного нагревателя
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания
резервного нагревателя.
5.3.3 Подключение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При
наличии одной зоны температуры воды на выходе и
использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание
образования на полу конденсата при работе в режиме
охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация
приведена в руководстве по применению для
установщика.
Провод: 2×0,75мм²
Максимальный рабочий ток: 100мА
230Вперем. тока подается с печатной платы
[2.D] Запорный клапан
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель управления клапана к
соответствующим клеммам согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
B
C
A
A
B
C
A
A
M2S
NO
NC
C
5 6
X2M
C
21 28
X2M
C
5 6
X2M
C
21 29
X2M
B
X2M
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
5.3.4 Подключение электрических счетчиков
Провода: 2×0,75мм² (на каждый счетчик)
Счетчики электроэнергии: обнаружение импульсов
напряжения 12Впост. тока (напряжение подается с
печатной платы)
[9.A] Измерение энергии
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, то проверьте полярность.
Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный — к
контактам X5M/5 и X5M/3.
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [45]):
1 Лицевая панель
1
2
3
2 Крышка распределительной
коробки
3 Распределительная коробка
2 Подключите кабель счетчиков электроэнергии к
соответствующим клеммам согласно рисунку ниже.
