4 Функционирование
Руководство по эксплуатации
18
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
4.4.5 Интеллектуальное управление
накопительным баком (ISM)
[→Main menu →Settings →ISM]
При достаточно высокой температуре в накопительном баке
энергия накопителя может использоваться для поддержки отоп-
ления помещений. Это повышает комфорт (функция [Continuous
heating]) или позволяет использовать энергию внешних источни-
ков тепла — например, солнечную — тогда, когда существует
потребность в отоплении (функция [Heating support (HZU)]).
Continuous heating
Данная функция обеспечивает непрерывный нагрев, даже при
размораживании испарителя. Таким образом гарантируется
максимальный комфорт, даже при быстро реагирующих систе-
мах отопления (например, конвекторах).
Heating support (HZU)
При активации функции поддержки системы отопления (пара-
метр [Heating support (HZU)] = On) энергия во встроенном нако-
пительном баке устройства Daikin Altherma EHS(X/H) использу-
ется для нужд отопления. При достаточно высокой температуре
воды в накопителе горелка остается в выключенном состоянии.
Минимальное значение (T
HZUmin
) вычисляется следующим об-
разом: T
HZUmin
= активная в текущий момент заданная температу-
ра горячей воды [Hot water temperature, target] + параметр
[Heating support hysteresis].
Условие включения:
Tdhw > T
HZUmin
+ 4K и Tdhw > информационного параметра [Hot
water temperature, target] + 1K
При выполнении условия включения из накопительного бака из-
влекается тепло и передается в систему отопления.
Условие выключения:
Tdhw < T
HZUmin
или Tdhw < параметра [Feed temperature, target]
(см. Глава 4.5.3)
При выполнении условия выключения поддержка отопления из
накопительного бака горячей воды прекращается и отопление
осуществляется только за счет работы горелки.
Параметром [Heating support power] задается максимальный
предел отбираемой мощности. Параметром [Heating support
max. temp.] задается максимальный предел температуры, до-
стигаемый системой отопления.
Дополнительные пояснения к данному меню и возможные зна-
чения параметров см. в Глава 7.5.5.
4.5 Конфигурация
[→Main menu →Configuration]
Это меню позволяет оптимизировать рабочие характеристики
установки в соответствии с конструкцией системы и потребно-
стями пользователя. Дополнительные программы облегчают
ввод в эксплуатацию. В зависимости от прав доступа (пользова-
тель или специалист) доступны различные параметры.
4.5.1 Права доступа (код специалиста)
[→Main menu →Configuration →Access]
Определенные функции и параметры контроллера имеют огра-
ничения по правам доступа и могут быть скрыты от пользовате-
ля. Для получения доступа к ним необходимо ввести код специ-
алиста.

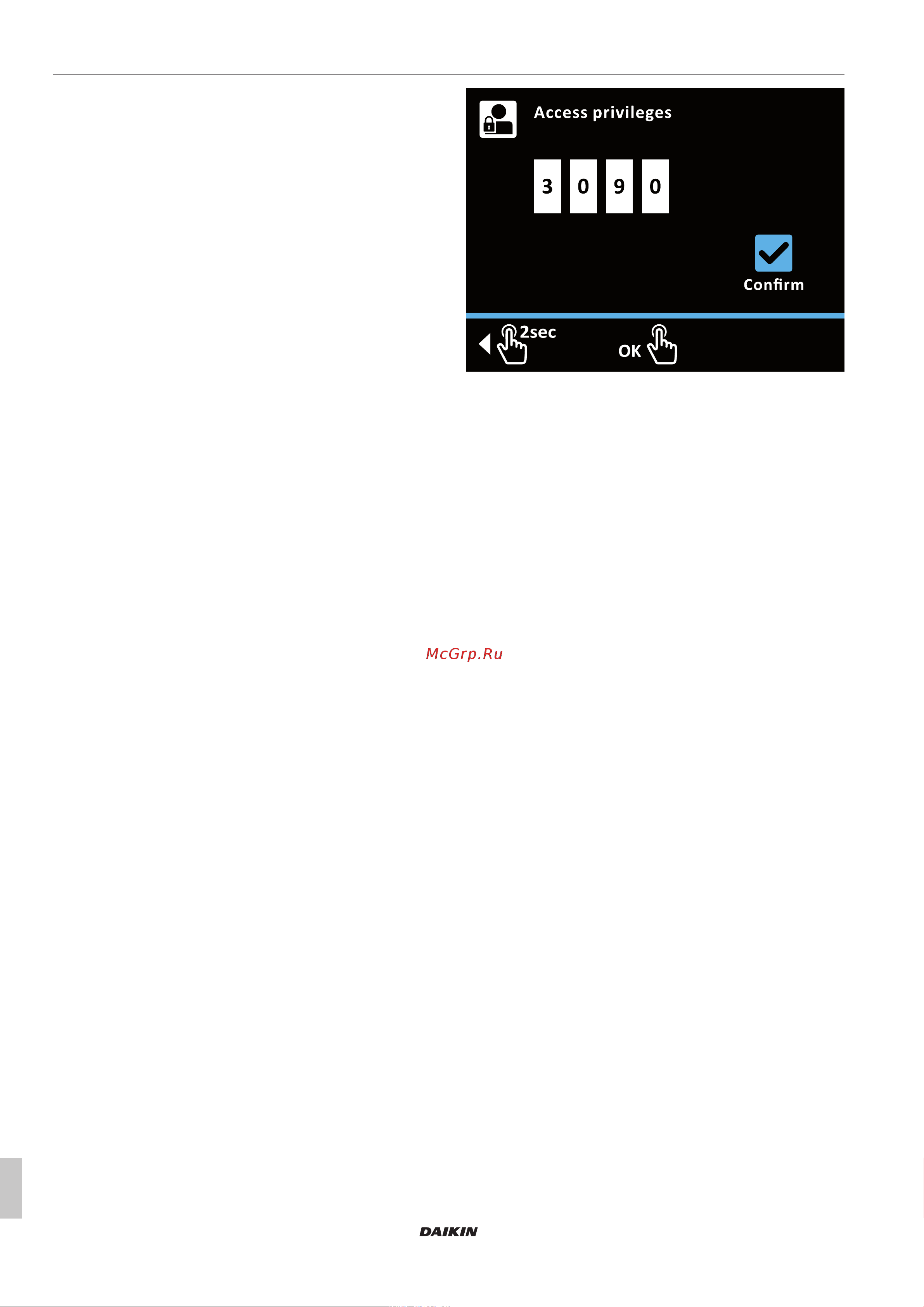

Рис.4-1 Настройка кода доступа
Пример: настройка кода 3090 (только в качестве примера, ком-
бинация не является действительным кодом доступа) [→Main
menu →Configuration →Access]:
1 Вращением поворотной кнопки по часовой стрелке выде-
лить синим первое поле ввода.
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Первое поле ввода начнет мигать.
3 Поворачивать поворотную кнопку по часовой стрелке до по-
явления в поле значения 3.
4 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Выделение синим перейдет на второе поле ввода.
5 Вращением поворотной кнопки по часовой стрелке переме-
стить выделение на третье поле ввода.
6 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Третье поле ввода начнет мигать.
7 Поворачивать поворотную кнопку по часовой стрелке до по-
явления в поле значения 9.
8 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Выделение синим перейдет на четвертое поле ввода.
9 Поворачивать поворотную кнопку по часовой стрелке до вы-
деления синим значка подтверждения.
10 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Система проверит код и закроет экран настройки.
4.5.2 Датчики
[→Main menu →Configuration →Sensors]
Это меню позволяет активировать и конфигурировать (опцио-
нальные) датчики. Также здесь можно назначать заданные зна-
чения давления для воды.
Дополнительные пояснения к данному меню и возможные зна-
чения параметров см. в Глава 7.6.1.
4.5.3 Конфигурация контура отопления
[→Main menu →Configuration →HC config]
В этом меню настраиваются базовые функции контура отопле-
ния.
Дополнительные пояснения к данному меню и возможные зна-
чения параметров см. в Глава 7.6.2.
