4 Функционирование
Руководство по эксплуатации
23
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
8 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Программа сохранена, меню закрывается.
Типичные программы сушки стяжки
Функциональный нагрев
Функциональный нагрев служит инженеру-теплотехнику в каче-
стве подтверждения того, что предмет подряда создан без де-
фектов. Шаблон протокола нагрева для систем теплого пола
можно скачать на сайте производителя.
Функциональный нагрев (идентичен «Нагреву» в EN1264, раз-
дел 5.2) в данном случае не является процессом нагрева для
достижения стадии готовности покрытия. Для этого, как прави-
ло, необходимо отдельное нагревание для достижения стадии
готовности покрытия и/или механическая сушка.
Для цементных стяжек нагрев допускается не ранее чем через
21день, для ангидритных полов согласно инструкциям произво-
дителя — не ранее 7дней. Первый нагрев начинается с темпе-
ратуры подачи 25°C, которая поддерживается в течение 3 дней.
После этого выполняется нагрев при заданной для контура
отопления максимальной температуре подачи (но не выше
55°C) в течение последующих 4дней.
После описанного процесса нагревания не гарантируется, что
стяжка достигла уровня содержания влаги, требуемого для ста-
дии готовности покрытия.
Перед укладкой верхнего слоя уровень содержания влаги в
стяжке должен быть проверен с помощью измерения.
ИНФОРМАЦИЯ
Процедура согласно EN1264, часть4:
Контуры отопления после изготовления ангидритных и
цементных стяжек необходимо проверить на герметич-
ность с помощью гидравлического испытания. Герме-
тичность должна быть обеспечена непосредственно до
и во время заливки стяжки. Уровень испытательного
давления должен достигать не менее 1,3-кратного мак-
симально допустимого рабочего давления.
При опасности замораживания следует предпринять
соответствующие меры, как например, применение не-
замерзающих жидкостей или поддержание постоянного
температурного режима здания. Если для работы уста-
новки в соответствии с назначением незамерзающая
жидкость больше не требуется, то следует удалить не-
замерзающую жидкость путем опорожнения и промы-
вания установки с помощью не менее чем 3-кратной
смены воды.

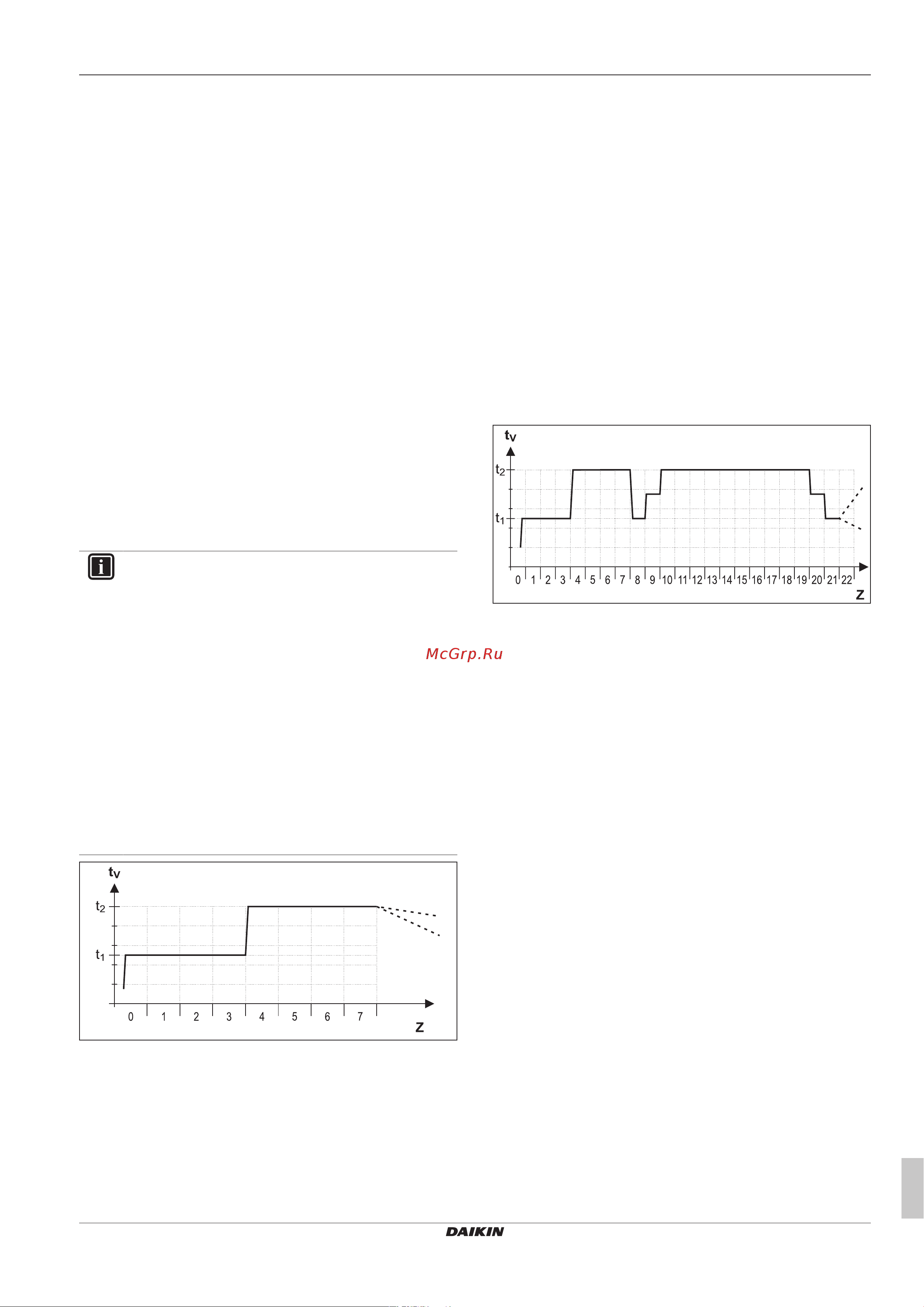

Рис.4-5 График времени программы сушки стяжки при
функциональном нагреве
t
1
Температура запуска 25°C
t
2
Максимальная температура контура отопления
T
V
Температура подачи
Z Продолжительность сушки стяжки в днях после запуска
функции
Нагрев для достижения готовности покрытия
Процесс высыхания стяжки трудно предсказуем. При высокой
влажности воздуха он может полностью прекратиться. Процесс
высыхания стяжки можно ускорить с помощью системы теплого
пола (нагревание для достижения стадии готовности покрытия)
или таких мероприятий, как механическая сушка.
Каждое нагревание для достижения стадии готовности покрытия
отдельно заказывается заказчиком строительных работ как до-
полнительная работа согласно правилам выполнения подрядно-
строительных работ (VOB). Достижение стадии готовности по-
крытия является необходимым условием для начала работ
укладчиком верхнего слоя покрытия, для того чтобы он мог по-
ставить бездефектный предмет подряда.
С помощью стандартных настроек можно активировать комби-
нированную программу функционального нагрева и нагрева для
достижения готовности покрытия, чтобы достичь уровня оста-
точной влажности стяжки, соответствующего стадии готовности
покрытия (см. Рис. 4-6). Как правило, перед укладкой покрытия
следует с помощью измерительной техники определить оста-
точную влажность стяжки.
Рис.4-6 График времени программы сушки стяжки при ком-
бинированном функциональном нагревании и нагре-
вании для достижения стадии готовности покры-
тия (условные обозначения см. на Рис. 4-5)
Дополнительные пояснения к данной функции и возможные зна-
чения настройки см. в Глава 7.6.
4.5.8 Мастер конфигурирования
[→Main menu →Configuration →Wizard]
Это меню содержит параметры, запрашиваемые Мастером кон-
фигурирования. Они обеспечивают возможность быстрой кор-
рекции настроек системы. См. Глава 5.1.
4.5.9 Сброс параметров
[→Main menu →Configuration →Parameter reset]
Это меню позволяет сбросить все индивидуальные настройки
параметров в состояние по умолчанию. Это может потребовать-
ся в случае ненадлежащей работы устройства Daikin Altherma
EHS(X/H) при отсутствии других видимых причин для этого.
4.6 Информация
[→Main menu →Information]
В этом меню отображаются все температуры установки, тип
теплогенератора, различные сведения о ПО, а также рабочие
состояния всех компонентов установки. Количество отображае-
мых параметров зависит от количества подключенных компо-
нентов. Данные значения настройке не подлежат.
4.6.1 Текущие установки
[→Main menu →Information →Current]
В этом меню представлена гидравлическая схема системы. На
первой и второй страницах показаны датчики и соответствую-
щие им текущие значения. На третьей странице отображаются
