4 Функционирование
Руководство по эксплуатации
20
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
Кривая нагрева определяет адаптацию температуры подачи к
конструкции здания с учетом фактической наружной температу-
ры (погодозависимое регулирование температуры подачи см.
Глава 4.5). Крутизна кривой нагрева описывает соотношение
между изменением температуры подачи и изменением наруж-
ной температуры.
Кривая нагрева применяется в пределах минимальной и макси-
мальной температуры, заданных для соответствующего контура
отопления. Измеренная температура жилого помещения может
отличаться от необходимой температуры в помещении; для ми-
нимизации этого расхождения можно установить комнатный
термостат или комнатный регулятор.
По умолчанию контроллер настроен таким образом, что в про-
цессе работы кривая нагрева не может изменяться самостоя-
тельно.
Активировать автоматическую коррекцию кривой нагрева
(параметр [Heating curve adaptation]) можно в том случае, если
подключены датчик наружной температуры и комнатный
регулятор (EHS157034) (см. Глава 4.5).
Начальные условия для автоматической коррекции кривой на-
грева:
▪ наружная температура <8°C
▪ режим работы [Automatic 1] или [Automatic 2]
▪ продолжительность фазы понижения не менее 6 часов
Если автоматическая коррекция кривой нагрева не активиро-
вана, кривую нагрева настраивается вручную путем измене-
ния параметра [Heating curve]).
ИНФОРМАЦИЯ: РУЧНАЯ НАСТРОЙКА КРИВОЙ НА-
ГРЕВА
Выполнять корректировку настроенных значений лишь
через 1-2 дня и лишь небольшими этапами.
▪ Устранить дополнительные источники тепла (напри-
мер, камины, прямой солнечный свет, открытые ок-
на).
▪ Полностью открыть вентили термостатов радиато-
ров или исполнительные механизмы.
▪ Активировать режим работы «Heating». Ориентиро-
вочные значения для настройки:
Нагревательные элементы: 1,4 - 1,6.
Система теплого пола: 0,5–0,9.

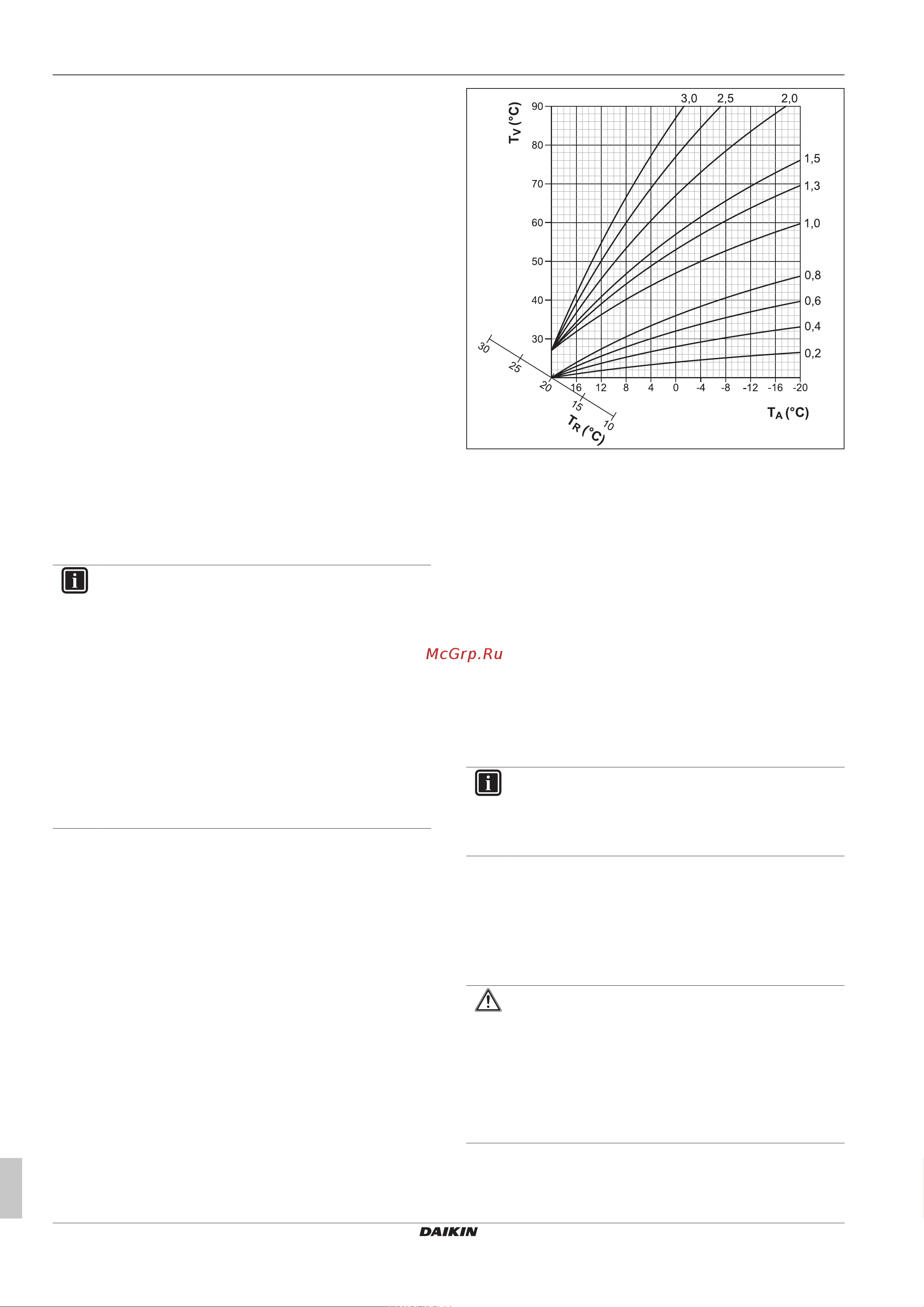

Рис.4-2 Кривые нагрева
T
A
Наружная температура
T
R
Заданное значение температуры в помещении
T
V
Температура подачи
Comfort heating
Если тепловой насос не в состоянии удовлетворить потребность
в тепле при очень низких наружных температурах, для обогрева
помещений дополнительно используется тепло из накопитель-
ного бака. В редких случаях (в системах с высокой необходимой
температурой подачи и низкой необходимой температурой
подогрева воды) требуемая температура в подающей линии мо-
жет быть выше, чем заданная температура в накопительном ба-
ке. Чтобы предотвратить кратковременные ухудшения комфор-
та отопления в таких системах, параметр [Comfort heating] мож-
но установить на значение «On». При соответствующих наруж-
ных температурах температура в накопительном баке будет
подниматься выше уровня, заданного для потребностей горяче-
го водоснабжения.
ИНФОРМАЦИЯ
Если параметр [Comfort heating] имеет значение «On»,
в определенных условиях это увеличивает потребле-
ние тока тепловым насосом. По умолчанию параметр
[Comfort heating] имеет значение «Off».
Дополнительные пояснения к данной функции и возможные зна-
чения настройки см. в Глава 7.6.
4.5.5 Охлаждение
[→Main menu →Configuration →Cooling]
Это меню позволяет настраивать режим охлаждения.
ПРЕДОСТЕРЕЖЕНИЕ: ОПАСНОСТЬ КОНДЕНСАЦИИ
При сбое или неправильной настройке параметров воз-
можно повреждение системы теплого пола, напольной
стяжки или конструкции пола.
▪ Перед первичным пуском в эксплуатацию и активи-
рованием режима охлаждения установить мини-
мальный предел температуры в контроллере
RoCon (параметр [Feed temperature lower limit]) на
минимально допустимую температуру установки.
Условия для режима охлаждения:
▪ наружная температура > заданного значения температуры в
помещении
