6 Обзор параметров
Руководство по эксплуатации
30
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
6.5 Меню:
«Конфигурация» (Configuration)
Hot water sensor
Water pressure sensor
Heat limit, reducing mode
Heating curve
Feed temperature, heating mode
Feed temperature, reducing mode
Min. feed temperature
Room sensor adaptation
Feed temperature lower limit
Cooling setpoint correction
Interlink temperature reduction
Max. hot water loading time
Hot water blocking time
Outside temperature correction
Water pressure, min.
Water pressure, max.
Water pressure, target
Maximum pressure loss
Weather-compensated
Frost protection temperature
Building insulation
Heat limit, heating mode
Max. feed temperature
Room influence
Heating curve adaptation
Interlink temperature increase
Feed temperature, cooling mode
Circulation pump control
Circulation pump interval
Anti-legionella day
Anti-legionella start time
Anti-legionella temperature
Addition
Sensors
Access
DHW
HC config
Heating
Cooling curve
Cooling
Parameters
Wizard
Reset
Feed temperature, overshoot
Comfort heating
Outside temperature sensor
Switch temp. heating circuit
Hot water hysteresis
Wait time ext. heat generator
Target flow cooling, start
Start cooling outside temp.
Max. cooling outside temp.
Target flow cooling, max.
Relay test
Ventilation
Ventilation function
Screed
Screed drying
Program
Screed program
Parameter reset
Solar function

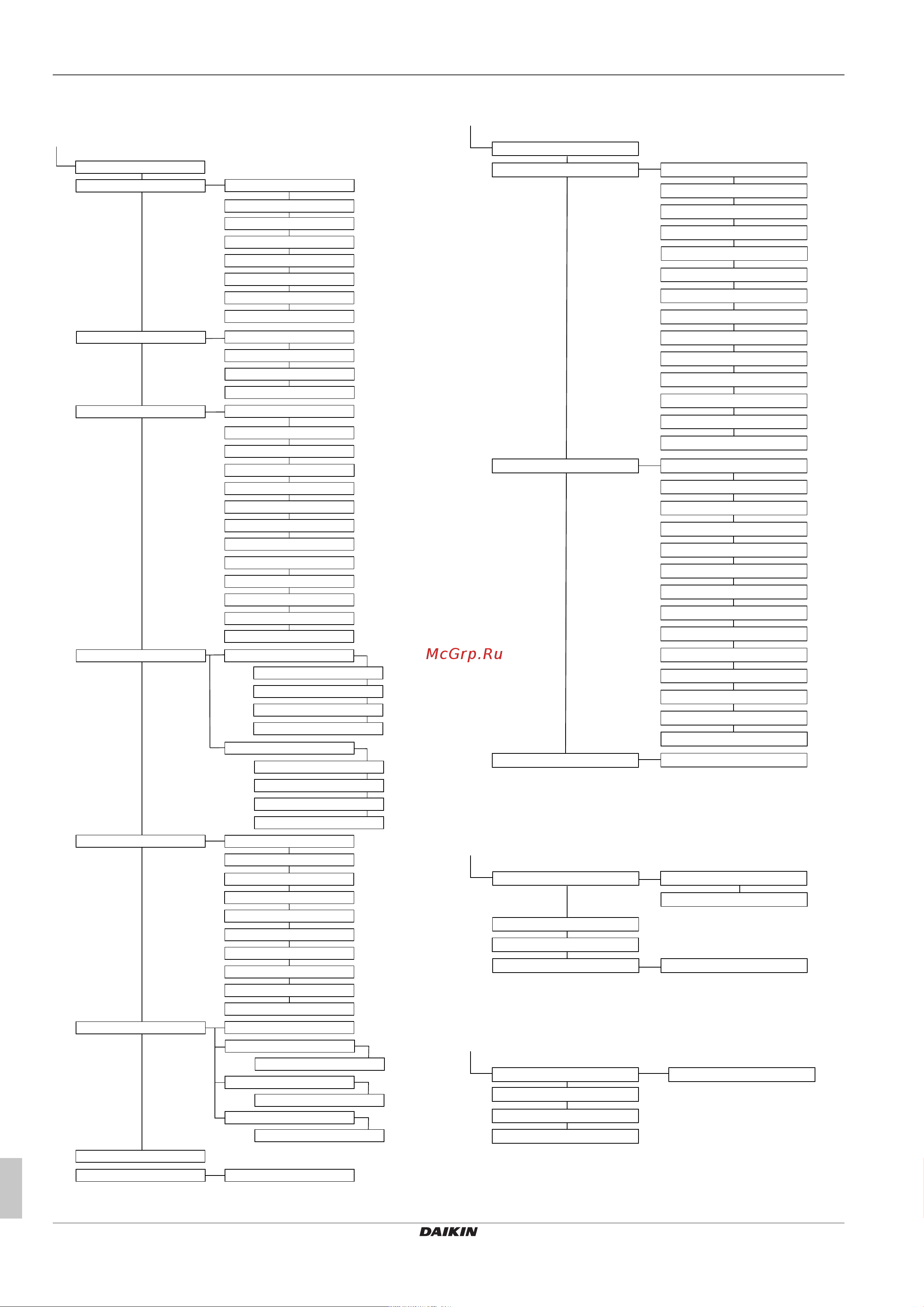

Рис.6-5 Параметры в меню: «Configuration»
6.6 Меню: «Информация» (Info)
Hot water temperature, current
Hot water temperature, target
Return flow temperature
Feed temperature HC target
Feed temperature BUH
Outdoor temperature (optional)
Refrigerant temperature
Volume flow
Feed temperature, current
Feed temperature, target
Feed temperature PHX
Average outside temperature
Feed temperature HC current
Current
Overview
Values
Pressure
Mode
External request
Room thermostat/Interlink
Quiet mode
Status, heat circulation pump
PWM pump
BUH current output
3UVB1 position
3UVDHW position
Heat generator type
Software no. B1/U1
Software no. controller
Glycol
Water pressure
Heating support
Water pressure
Рис.6-6 Параметры в меню: «Information»
6.7 Меню: «Ошибки» (Error)
Emergency
Manual operation
Protocol
Screen
Manual operation status
Temperature, manual operation
Error screen
Рис.6-7 Параметры в меню: «Error»
6.8 Меню: «Терминал» (Terminal)
Mixer #X
Address
Bus scan
Controller BM1/BE1 #X
Terminal address
Рис.6-8 Параметры в меню: «Terminal»
