4 Функционирование
Руководство по эксплуатации
21
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
▪ наружная температура > заданного значения параметра [Start
cooling outside temp.]
▪ активирован режим работы [Cooling]:
▪ через меню «Operating mode» или
▪ с помощью функции комнатного термостата (замкнут
переключающий контакт охлаждения)
▪ Запрос резерва тепла в RoCon-системе отопления не активи-
рован
ИНФОРМАЦИЯ
Если средняя наружная температура при активном ре-
жиме работы «Cooling» опускается ниже 4°C, то режим
работы автоматически переключается на «Heating».
Повторное автоматическое переключение режима ра-
боты на «Cooling» выполняется только в том случае,
если:
▪ к разъему J16 (охлаждение) подключен комнатный
термостат,
▪ переключающий контакт комнатного термостата за-
мкнут и
▪ средняя наружная температура превышает 10°C.
Cooling curve
[→Main menu →Configuration →Cooling →Cooling curve]
Кривая охлаждения определяет заданную температуру подачи в
режиме охлаждения в зависимости от фактической наружной
температуры. (Погодозависимое регулирование температуры
подачи, см. Глава 4.5.3). Более высокая наружная температура
вызывает понижение заданной температуры подачи, и наобо-
рот. Кривая охлаждения может адаптироваться к конструктив-
ным особенностям здания с помощью четырех параметров (см.
Рис. 4-3).
1 [Start cooling outside temp.]
2 [Max. cooling outside temp.]
3 [Target flow cooling, start]
4 [Target flow cooling, max.]
Cooling parameters
[→Main menu →Configuration →Cooling →Parameters]
Это меню содержит дополнительные параметры для коррекции
заданной температуры подачи в режиме охлаждения.
При погодозависимом регулировании температуры подачи поль-
зователь может изменить заданную температуру подачи с помо-
щью параметра [Cooling setpoint correction] максимально на 5K
вверх или вниз. Нижний предел температуры задается парамет-
ром [Feed temperature lower limit].
ИНФОРМАЦИЯ
Если в системе установлены опциональные клапаны
для защиты от мороза, то параметр [Feed temperature
lower limit] нельзя настраивать ниже 7°C.

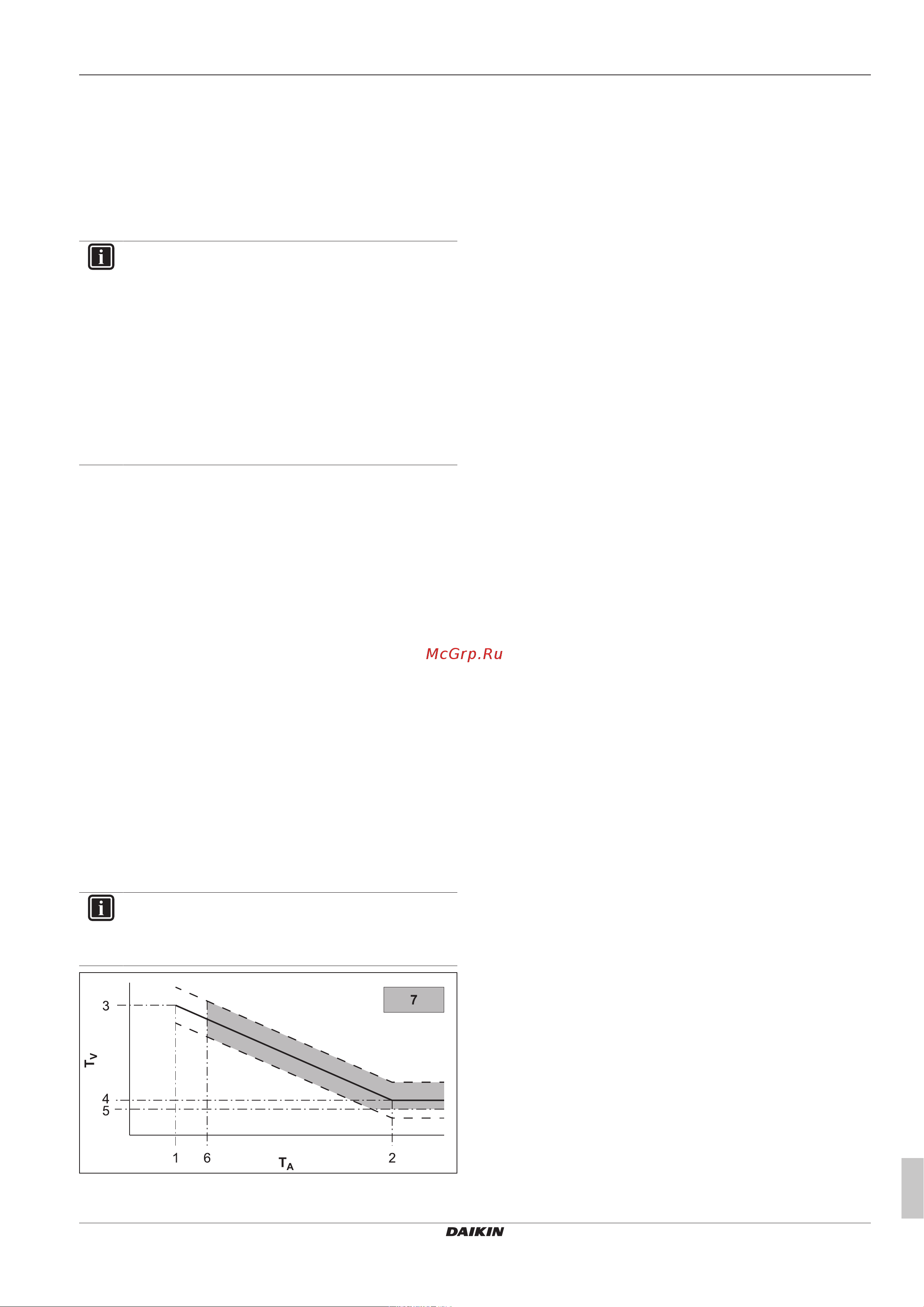

Рис.4-3 Взаимозависимость параметров кривой охлажде-
ния
1 Параметр [Start cooling outside temp.]
2 Параметр [Max. cooling outside temp.]
3 Параметр [Target flow cooling, start]
4 Параметр [Target flow cooling, max.]
5 Параметр [Feed temperature lower limit]
6 Заданная температура в помещении
7 Возможность режима охлаждения
T
A
Наружная температура
T
V
Температура подачи
------- Кривая охлаждения
- - - - Возможное параллельное смещение кривой охлажде-
ния
Дополнительные пояснения к данному меню и возможные зна-
чения параметров см. в Глава 7.6.4.
4.5.6 Горячая вода (Hot water)
[→Main menu →Configuration →DHW]
В этом меню можно адаптировать процесс подогрева воды под
индивидуальные режимы и потребности пользователей. Это
позволяет уменьшить расход энергии и повысить комфорт про-
живания.
Гелиофункция
[Solar function] служит для снижения заданной температуры бака
горячей воды, чтобы увеличить прибыльность подсоединенной
гелиоустановки. При этом заданное значение температуры горя-
чей воды регулируется в зависимости от наружной температуры
и с соблюдением защитных функций. Также задаются следую-
щие параметры: Hot water hysteresis = 5K; Building insulation =
Normal
Для активации гелиофункции в меню [→Main menu
→ Configuration →DHW →Solar function] ее следует установить
на «On» и замкнуть переключающий контакт EXT (J8).
Настройки для опционального
циркуляционного насоса
Параметр [Circulation pump control] позволяет синхронизировать
работу опционального циркуляционного насоса с выбранной
программой таймера для подогрева воды или программой
таймера для самого циркуляционного насоса (см. Глава 4.3). Во
время разрешенных периодов выбранной программы таймера
циркуляционный насос может работать непрерывно или в такто-
вом режиме. Это определяется параметром [Circulation pump
interval].
Защита от легионелл
Эта функция предназначена для профилактики размножения
микроорганизмов в баке горячей воды за счет термической дез-
инфекции. Для этого бак горячей воды в соответствии с пара-
метром [Anti-legionella day] 1 раз в сутки или 1 раз в неделю на-
гревается до температуры дезинфекции [Anti-legionella
temperature]. Дезинфекция начинается в заданное время [Anti-
legionella start time] и выполняется в течение одного часа. На это
время автоматически включается опционально устанавливае-
мый циркуляционный насос.
Дополнительные пояснения к данной функции и возможные зна-
чения настройки см. в Глава 7.6.5.
4.5.7 Дополнительная программа
[→Main menu →Configuration →Addition]
Это меню содержит программы, облегчающие ввод установки в
эксплуатацию.
