4 Функционирование
Руководство по эксплуатации
24
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
компрессор, насос и нагревательный стержень — на белом фо-
не при неактивном состоянии и на синем при активном. Для обо-
их смесительных клапанов отображается их текущее положе-
ние.

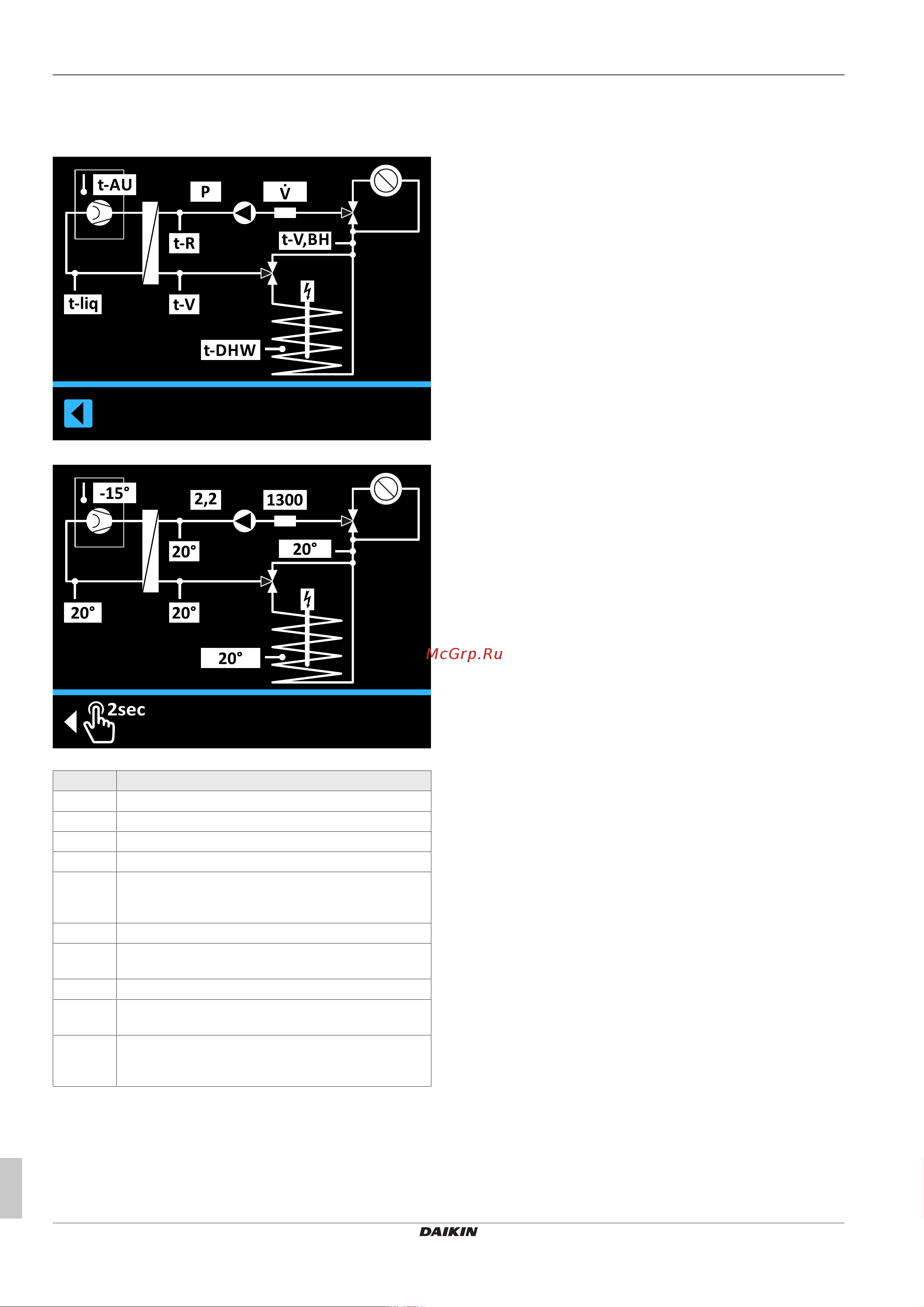

Рис.4-7 Гидравлическая схема, первая страница
Рис.4-8 Гидравлическая схема, вторая страница
Поз. Обозначение
t-AU Датчик наружной температуры
P Давление
V Объемный расход
t-R Температура в обратной линии системы отопления
t-V,BH Температура в подающей линии системы отопления,
после теплообменника поддержки системы отопле-
ния
t-liq Температура хладагента
t-V Температура подачи после пластинчатого теплооб-
менника
t-DHW Температура в накопительном баке горячей воды
B1 Текущее положение смесительного клапана 3UVB1
(0%:тепловая сеть; 100%:внутренний байпас)
DHW Текущее положение смесительного клапана 3UV
DHW (0%:тепловая сеть; 100%:накопительный бак
горячей воды)
Таб.4-6 Условные обозначения на гидравлических схемах
4.6.2 Обзор
[→Main menu →Information →Overview]
В этом меню представлены текущие рабочие состояния тепло-
вого насоса и его компонентов.
Дополнительные пояснения к параметрам в данном меню см. в
Глава 7.7.
4.6.3 Значения
[→Main menu →Information →Values]
В данном меню приведены текущие заданные и фактические
значения.
Дополнительные пояснения к параметрам в данном меню см. в
Глава 7.7.
4.6.4 Напор воды
[→Main menu →Information →Water pressure]
В этом меню крупным шрифтом указан текущий напор воды.
Это облегчает считывание в процессе монтажа установки.
4.7 Ошибки
[→Main menu →Error]
В этом меню осуществляется обработка ошибок устройства
Daikin Altherma EHS(X/H). См. Глава 8.
4.8 Терминал
[→Main menu →Terminal]
Это меню позволяет настраивать и управлять другими устрой-
ствами, интегрированными в систему RoCon по шине CAN (регу-
лирующие компоненты модуля смесителя и теплогенератора),
если соответствующая панель управления имеет необходимые
права доступа.
Функциональные идентификаторы
СистемаRoCon имеет множество вариантов применения и
расширения. Отдельные компоненты системы RoCon обменива-
ются данными через шину CAN. Для этого шинами передачи
данных между собой соединены печатные платы RoCon BM2C и
панели управления RoCon+ B1 Daikin Altherma EHS(X/H), а так-
же опциональные компоненты системы комнатного устройства
EHS157034 и модуль смесителя EHS157068. Таким компонен-
там системы присваиваются однозначно определяемые функци-
ональные идентификаторы, для того чтобы обмен данными и
соотнесение в системе RoCon осуществлялись без сбоев.
Привязка функциональных индикаторов проще всего выполня-
ется с помощью Мастера конфигурирования. Процесс привязки
запускается автоматически при первом вводе в эксплуатацию, а
также вручную при расширении системы отопления [→Main
menu →Configuration →Wizard]. Кроме того, большинство иден-
тификаторов могут быть адаптированы к системе RoCon с помо-
щью настроек параметров в данном меню.
