3 Управление
Руководство по эксплуатации
9
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
3.3 Принцип управления
Концепция управления контроллера обеспечивает быструю на-
вигацию по меню, наглядное представление информации, а так-
же удобство выбора параметров и настройки заданных значе-
ний и программ.
Основы концепции управления детально описаны ниже на при-
мере отдельных ситуаций. Управление специальными функция-
ми основано на том же принципе и при необходимости описано
в соответствующих разделах в Глава 4.
3.3.1 Навигация по меню
Любое воздействие на поворотную кнопку при отображении на-
чального экрана (вращение, краткое или длительное нажатие)
вызывает главное меню. Экран меню состоит из верхней обла-
сти со значками различных подменю, а также из панели задач
внизу. На панели задач находятся значки возврата и вызова
справки. Выбор отдельных значков (включая значки на панели
задач) осуществляется вращением поворотной кнопки. Много-
страничные меню отличаются наличием стрелки перехода на
следующую страницу. Переход между значками на разных стра-
ницах меню осуществляется вращением поворотной кнопки.

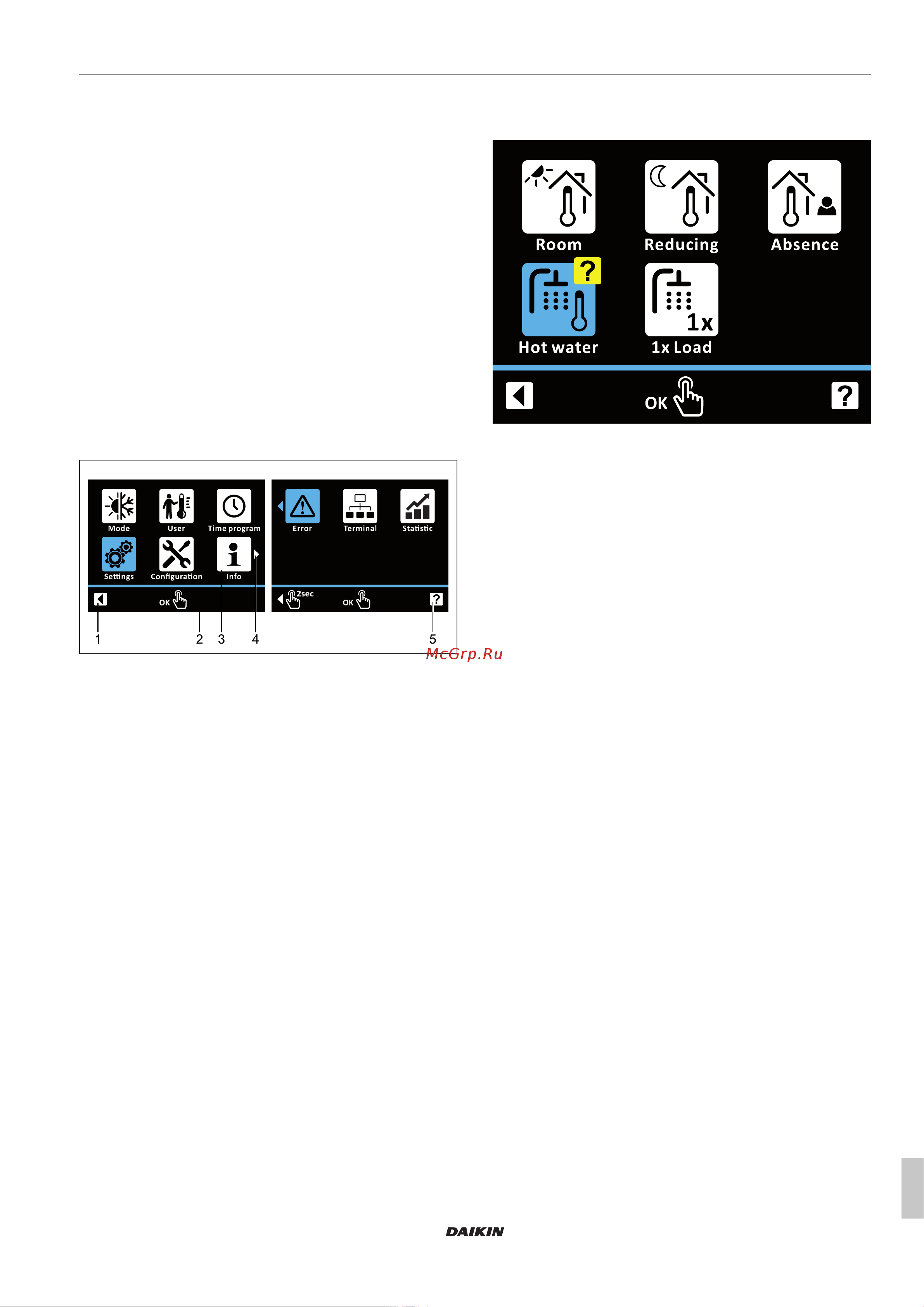

Рис.3-3 Пример расположения элементов в двухстранич-
ном меню
1 Значок возврата
2 Панель задач
3 Значок меню
4 Стрелка перехода на следующую страницу (в много-
страничных меню)
5 Значок вызова справки
Пример: переход в меню «Statistics» [→Main menu]:
1 Поворачивать поворотную кнопку по часовой стрелке до вы-
деления синим фоном значка «Statistics» (на второй страни-
це меню).
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Откроется подменю «Statistics»
3.3.2 Функция справки
Для каждого значка меню предусмотрено текстовое пояснение.
Рис.3-4 Функция справки
Пример: вызов текста справки к меню «Hot water» и закрытие
функции справки [→Main menu →User]:
1 Поворачивать поворотную кнопку по часовой стрелке до вы-
деления синим фоном значка справки на панели задач.
2 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Активируется функция справки, на последнем значке ме-
ню появится символ «?».
3 Поворачивать поворотную кнопку против часовой стрелки,
пока символ «?» не окажется на значке «Hot water».
4 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è На экране появится текст справки к меню «Hot water».
5 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Текст справки закроется.
6 Поворачивать поворотную кнопку по часовой стрелке до вы-
деления синим фоном значка справки на панели задач.
7 Кратко нажать на поворотную кнопку для подтверждения
(«ОК»).
è Режим справки завершен.
3.3.3 Навигация по спискам и выбор
отдельных позиций
Существует два вида списков: с исключительно информацион-
ной функцией и с возможностью выбора отдельных позиций.
Перемещение между позициями списка осуществляется враще-
нием поворотной кнопки. Многостраничные списки отличаются
наличием стрелки перехода на следующую страницу. Переход
между позициями в списке, расположенными на разных страни-
цах, осуществляется вращением поворотной кнопки.
В списках с возможностью выбора выбранные позиции обозна-
чаются галочкой. Нажатием на «OK» активируется другая пози-
ция списка. Соответствующая настройка сохраняется в память,
и список закрывается.
