3 Управление
Руководство по эксплуатации
8
Daikin RoCon+ HP
Контроллер Daikin RoCon+ HP1
008.1447807_00 – 09/2019 – RU
3.2.4 Начальный экран
Начальный экран содержит обзор текущего состояния установ-
ки. Любое воздействие на поворотную кнопку при отображении
начального экрана (вращение, краткое или длительное нажатие)
вызывает Main menu.

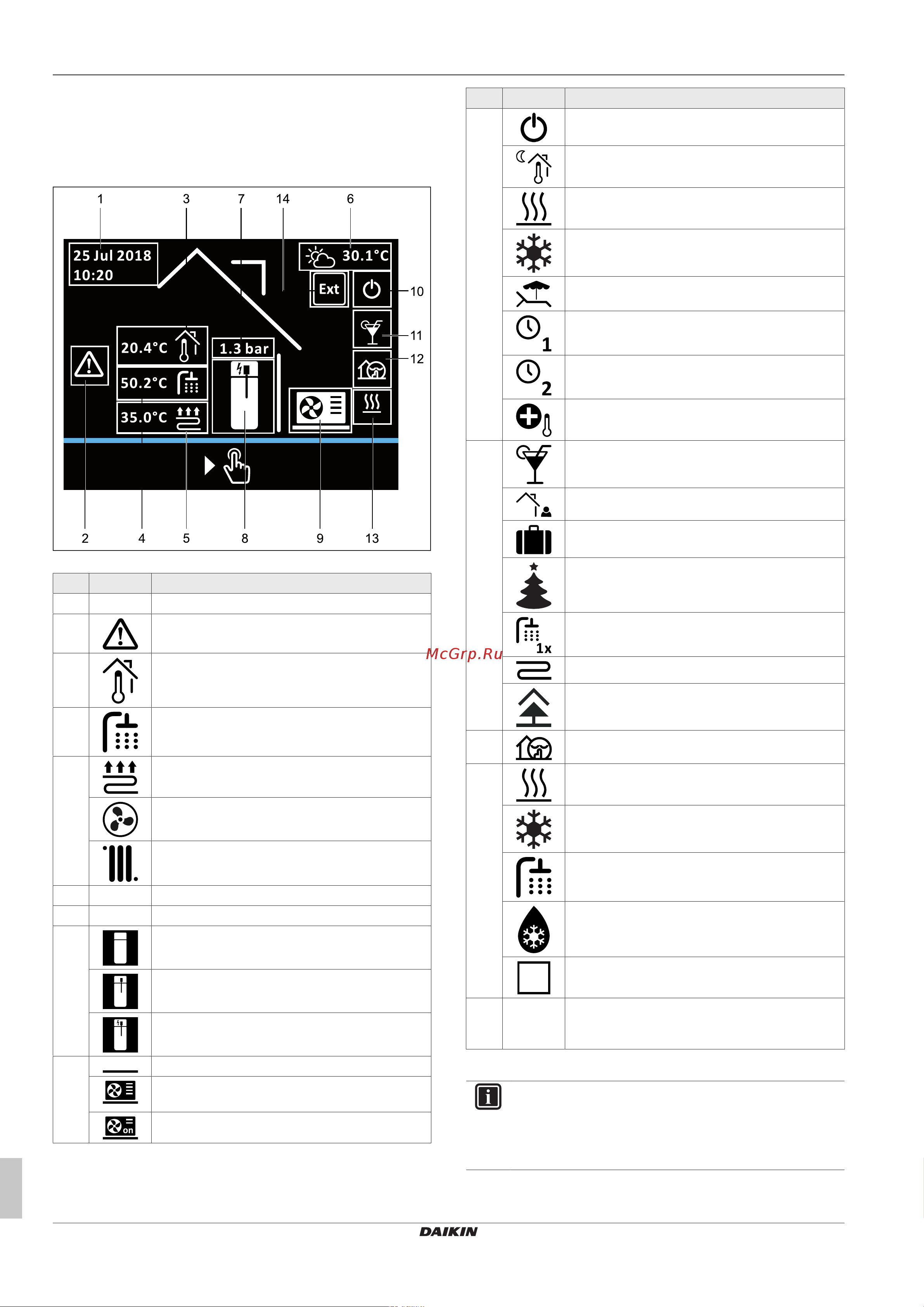

Рис.3-2 Позиции индикации на начальном экране
Поз. Символ Пояснение
1 Дата и точное время
2 Сообщение об ошибке
3 Только при подключенном комнатном устрой-
стве: температура в помещении
4 Температура горячей воды
5 Температура подачи в системе теплого пола
Температура подачи в системе конвекторного
отопления
Температура подачи в системе радиаторного
отопления
6 Наружная температура
7 Давление в контуре отопления
8 Накопительный бак без нагревательного
стержня
Накопительный бак с подключенным нагрева-
тельным стержнем (ВЫКЛ)
Накопительный бак с подключенным нагрева-
тельным стержнем (ВКЛ)
9 Не обнаружен наружный блок
Наружный блок имеется, компрессор выклю-
чен
Наружный блок имеется, компрессор включен
Поз. Символ Пояснение
10 Режим работы: Standby
Режим работы: Reduce
Режим работы: Heating
Режим работы: Cooling
Режим работы: Summer
Режим работы: Automatic 1
Режим работы: Automatic 2
Режим работы: Emergency
11 Специальная программа: Party
Специальная программа: Absent
Специальная программа: Holiday
Специальная программа: Public holiday
Специальная программа: 1 x hot water
Специальная программа: Screed
Специальная программа: Ventilation
12 Quiet mode ВКЛ
13 Режим: Heating
Режим: Cooling
Режим: Hot water
Режим: Defrost
Режим: No request
14 Ext Переключение режимов работы внешними
устройствами (Burner blocking contact или
Room thermostat)
Таб.3-3 Графические символы на начальном экране
ИНФОРМАЦИЯ
Если локальная панель управления используется в ка-
честве пульта дистанционного управления для модуля
смесителя, изменяется как стандартный вид экрана,
так и структура меню (см. Глава 9).
