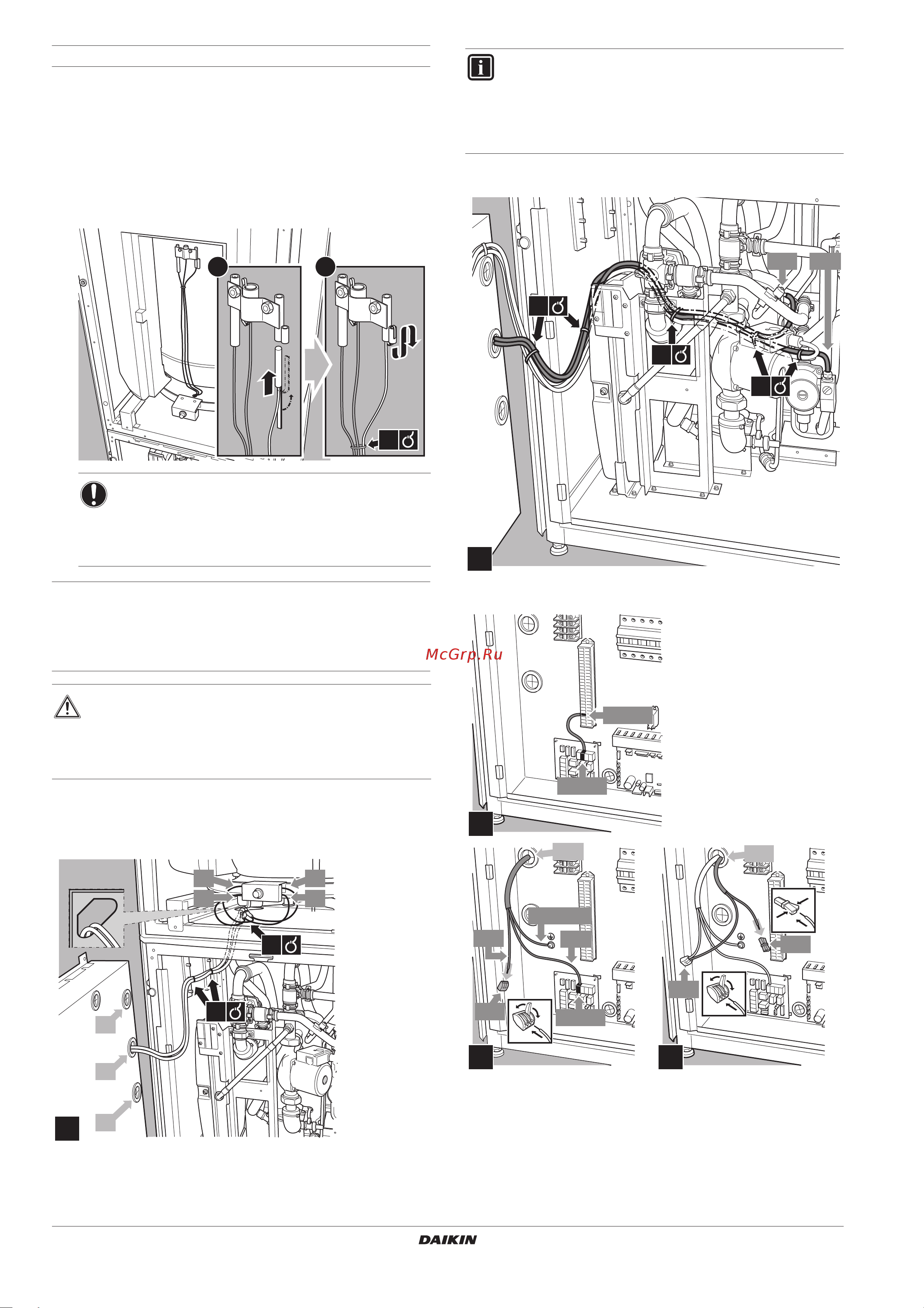

![Daikin EKSOLHTBV1 [10/20] Подключение пульта управления насосной станцией на солнечных батареях самой насосной станции внутреннего агрегата резервуара для горячей воды бытового потребления и комплекта для подключения к солнечным батареям](/views2/1801525/page10/bga.png)
Инструкция по монтажу и эксплуатации
9
EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
Подсоединение датчиков температуры
1 Смонтируйте датчик солнечных батарей насосной станции
солнечных батарей в солнечных батареях в соответствии
с инструкциями по солнечным батареям и их насосной
станции.
2 Установка датчика температуры горячей воды для бытового
потребления насосной станции солнечных батарей должна
выполняться согласно инструкциям насосной станции
солнечных батарей.
Подключение пульта управления насосной станцией
на солнечных батареях, самой насосной станции,
внутреннего агрегата, резервуара для горячей воды
бытового потребления и комплекта для подключения
к солнечным батареям
См. приведенные ниже иллюстрации.
1 Подключение термовыключателя резервуара для горячей
воды бытового потребления
PS Электропитание
HV Высокое напряжение
LV Низкое напряжение
2 Подключение термовыключателя трубопроводов
3 Выполнение подключения в распределительной коробке
ПРИМЕЧАНИЕ
Расстояние между кабелями термисторов
и кабелями электропитания всегда должно быть
не менее 5 см во избежание воздействия
электромагнитных помех на кабели термисторов.
ОСТОРОЖНО!
Проверьте, чтобы проводка не соприкасалась
с трубопроводами.
В противном случае вследствие сильного нагрева
отдельных труб произойдет повреждение проводки.
B
A
1x
1
P2
P22
P1
P11
1x
2x
PS
PS
HV
HV
LV
LV
ИНФОРМАЦИЯ
При установке с резервуаром для горячей воды
бытового потребления EKHTSU следующее действие
производится не так, как описано ниже. Вместо этого
см. раздел "8. Установка комплекта электромагнитных
клапанов EKUHT2WB" на странице 10.
2
M2P
M2P
Q2L
Q2L
1x
2x
2x
X2M/21
X2M/21
A4P/X3
A4P/X3
A4P/X4
A4P/X4
BLU
YLW/GRN
BRN
M2P
M2P
Q2L
Q2L
X7Y
X7Y
X7Y
X7Y
X8Y
X8Y
3
4 5
2
1
3
1
2
2
1
3
Используется жгут
проводов X3 на X2M/21,
см. пункт 14 раздела
"Принадлежности" на
странице 3.
