EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
Инструкция по монтажу и эксплуатации
4

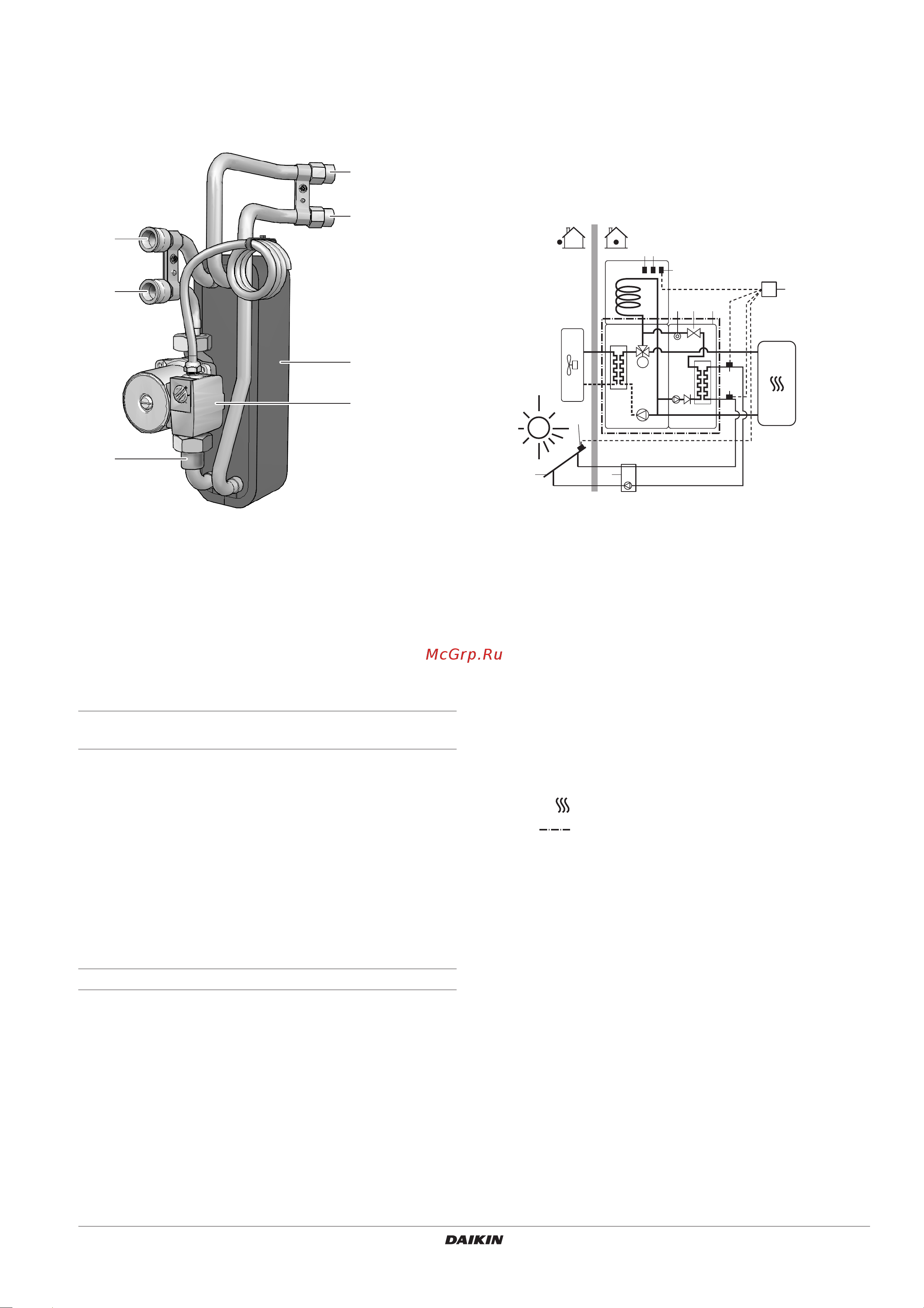

5. Обзор комплекта для подключения
к солнечным батареям
5.1. Основные компоненты
1 Циркуляционный насос комплекта для подключения
к солнечным батареям
2 Теплообменник
3 Соединение входа потока, поступающего из насосной
станции солнечных батарей
4 Соединение возврата потока в насосную станцию
солнечных батарей
5 Соединение входа потока, поступающего из агрегата
6 Соединение возврата потока в агрегат
7 Обратный клапан
5.2. Защитные функции
Термовыключатель резервуара для горячей воды
бытового потребления
В комплекте для подключения к солнечным батареям имеется
защитный термовыключатель, устанавливаемый на корпус
резервуара для горячей воды бытового потребления. (смотрите
раздел "7.6. Электропроводка" на странице 8).
Когда защитный термовыключатель резервуара для горячей воды
бытового потребления срабатывает, подача электропитания на
насос комплекта для подключения к солнечным батареям
прекращается (а 2-ходовой электромагнитный клапан
(EKUHT2WB, только для Великобритании) закрывается), чтобы
прекратился перенос тепловой энергии из солнечных батарей
в резервуар. На пульте дистанционного управления появляется
код ошибки AA; см. раздел "11.3. Коды ошибок" на странице 14.
Термовыключатель трубопроводов
Защитный термовыключатель, установленный на трубопроводе
комплекта для подключения к солнечным батареям, защищает
трубопроводы агрегата и резервуара для горячей воды
бытового потребления от перегрева.
Когда защитный термовыключатель трубопроводов срабатывает,
подача электропитания на насос комплекта для подключения
к солнечным батареям прекращается (а 2-ходовой
электромагнитный клапан (EKUHT2WB, только для
Великобритании) закрывается), чтобы прекратился перенос
тепловой энергии из солнечных батарей в резервуар. Код ошибки
на пульте дистанционного управления не появляется. Сброс
осуществляется нажатием кнопки возврата в исходное состояние.
6. Общие сведения о подготовке
системы к работе и эксплуатации
системы
Комплект для подключения к солнечным батареям,
предназначенный для переноса тепловой энергии из солнечных
батарей производства компании Daikin в теплообменник
резервуара для горячей воды бытового потребления EKHTS*,
монтируется в системе в соответствии с приведьнной ниже
схемой.
1 Солнечные батареи (EKS*26)
2 Насосная станция на солнечных батареях (EKSRDS1A)
3 Пульт управления насосной станцией на солнечных
батареях с датчиками температуры (EKSR3PA)
3.1 Датчик температуры в резервуаре горячей воды
бытового потребления, T
S
3.2 Датчик температуры возвратной воды на солнечные
батареи, T
R
3.3 Датчик температуры с расходомером воды,
подающейся с солнечных батарей (опция EKSFLP12A)
3.4 Датчик температуры солнечных батарей, T
K
4 Комплект для подключения к солнечным батареям
(EKSOL*)
5 Датчик температуры горячей воды для бытового
потребления агрегата
6 2-ходовой электромагнитный клапан (только для
Великобритании)
Обязательно для соответствия строительным нормам
и правилам Великобритании G3. Обратитесь
к комплекту EKUHT2WB.
7 Термовыключатель бака
8 Термовыключатель трубопроводов
Система нагрева.
См. инструкцию по монтажу агрегата.
Образец агрегата
Солнечные батареи (1) улавливают тепловую энергию солнца.
Когда температура раствора гликоля в солнечных батареях
становится выше температуры воды в резервуаре для горячей
воды для бытового потребления, насос насосной станции
солнечных батарей (2) и насос комплекта для подключения
к солнечным батареям (4) начинают работать и переносят
тепловую энергию в теплообменник резервуара для горячей
воды для бытового потребления, если предпочтение не отдано
режиму теплового насоса. Смотрите "10. Указания по
эксплуатации" на странице 12 (подраздел Настройка системы).
6
5
7
3
4
2
1
12
3
3.4
M
3.3
3.2
3.1
486
5
7
