Инструкция по монтажу и эксплуатации
5
EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
7. Установка комплекта для
подключения к солнечным
батареям
7.1. Выбор места установки
■ Комплект для подключения к солнечным батареям следует
устанавливать внутри отапливаемого помещения
в непосредственной близости от резервуара для горячей
воды для бытового потребления.
■ Проследите за тем, чтобы было оставлено пространство
для проведения технического обслуживания, как указано
на приведьнном ниже чертеже.
■ Вокруг агрегата должно быть достаточно свободного места
для свободной циркуляции воздуха.
■ Необходимо обеспечить, чтобы вода в случае еь утечки не
причинила вреда и не привела к возникновению опасных
ситуаций.
■ Не допускается эксплуатация оборудования во взрывоопасной
среде.
■ Не устанавливайте и не эксплуатируйте агрегат в помещениях,
обладающих перечисленными ниже свойствами:
- В местах с повышенным содержанием газов,
вызывающих коррозию, например, паров сернистых
соединений: это может вызвать повреждение медных
трубопроводов и мест их пайки.
- В местах с повышенным содержанием горючих веществ,
например, паров растворителей или бензина.
- Вблизи электроприборов, излучающих
электромагнитные волны: это может привести к сбоям
в работе системы управления.
- В местах с повышенным содержанием солей
в атмосфере, например, на морском берегу, и там, где
возможны значительные колебания напряжения в сети
питания (например, вблизи заводов и фабрик). Системы
данного типа также не рассчитаны на применение на
транспортных средствах и судах.

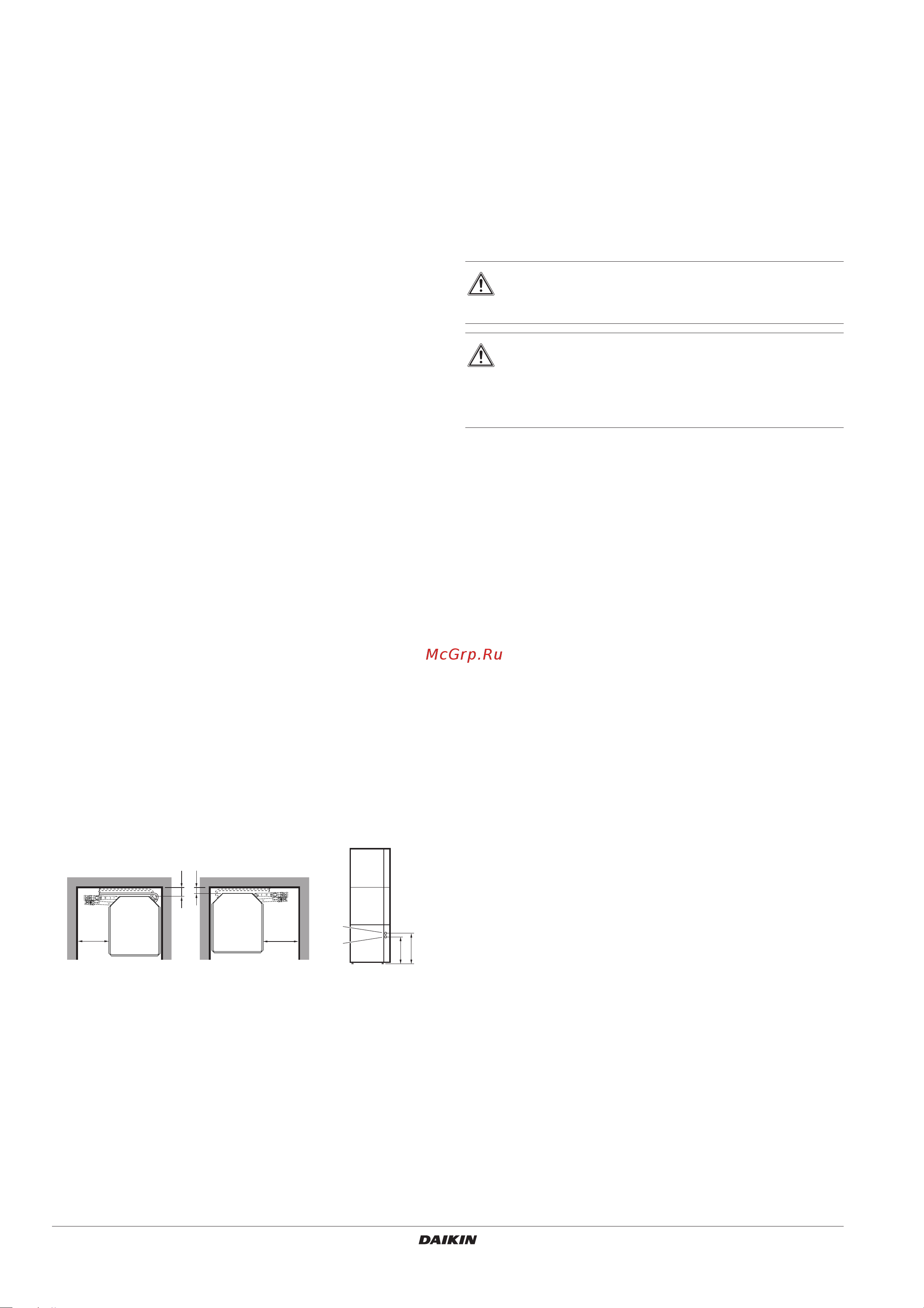

7.2. Размеры и пространство для обслуживания
Указанные ниже размеры зоны обслуживания обусловлены
только требованиями, предъявляемыми к монтажу комплекта
для подключения к солнечным батареям.
Размеры зоны обслуживания резервуара для горячей воды для
бытового потребления смотрите в инструкциях по монтажу
резервуара для горячей воды бытового потребления
и внутреннего блока.
L Левая установка
R Правая установка
1 Соединение входа потока, поступающего из насосной
станции солнечных батарей
2 Соединение возврата потока в насосную станцию
солнечных батарей
7.3. Осмотр, перемещение и распаковка агрегата
■ Комплект EKSOLHTBV1 запакован в картонную коробку.
■ Непосредственно после доставки необходимо тщательно
осмотреть комплект и обо всех повреждениях
незамедлительно сообщить представителю компании-
перевозчика.
■ Проверьте, все ли принадлежности прилагаются (смотрите
раздел "4. Принадлежности" на странице 3).
■ Старайтесь доставить комплект как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке.
7.4. Правила монтажа
■ Проследите за тем, чтобы все трубопроводы, идущие
к комплекту для подключения к солнечным батареям, были
изолированы.
■ Проследите за тем, чтобы все трубопроводы, идущие
к комплекту для подключения к солнечным батареям,
имели прочную опору и не создавали напряжений для
комплекта.
■ Проследите за тем, чтобы трубопровод был защищьн от
грязи на время монтажа. Грязь, проникшая в трубопровод,
способна засорить теплообменник солнечных батарей
и вызвать снижение их производительности.
>300
>250
30
50
465
527
1
2
L R
ОСТОРОЖНО!
Выбрасывая упаковочные материалы, соблюдайте
меры предосторожности.
ПРЕДУПРЕЖДЕНИЕ
Разорвите и выбросьте полиэтиленовые упаковочные
мешки, чтобы дети с ними не играли. Игра детей
с полиэтиленовыми мешками чревата летальным
исходом в результате удушения.
