EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
Инструкция по монтажу и эксплуатации
8

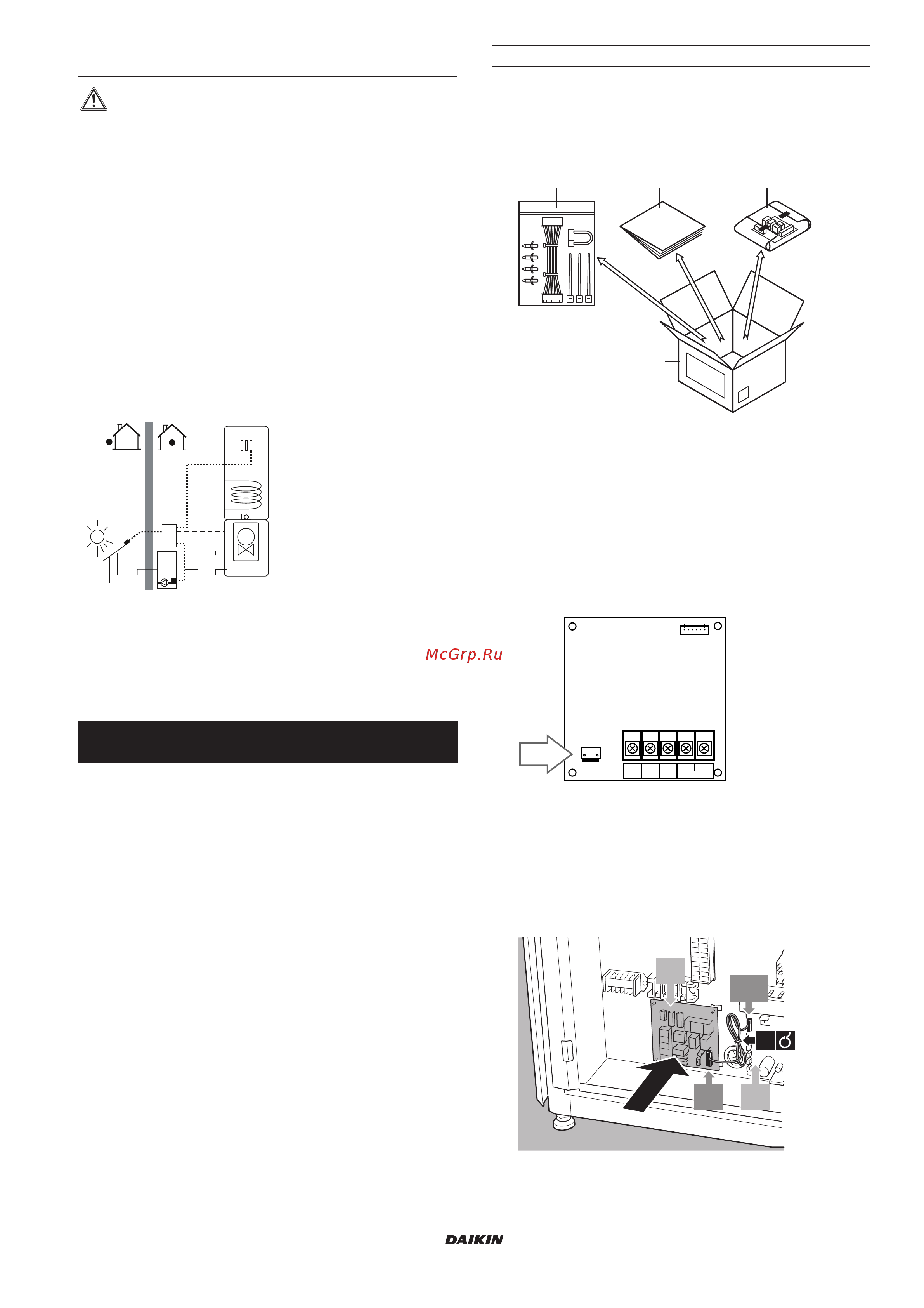

7.6. Электропроводка
Обзор
На приведьнной ниже иллюстрации представлена схема
обязательной электропроводки, прокладываемой между
различными частями установки. Также смотрите электрическую
схему, инструкцию по монтажу агрегата, резервуара для горячей
воды бытового потребления и насосной станции на солнечных
батареях.
A, B См. инструкцию по монтажу агрегата
C Солнечные батареи
D Пульт управления насосной станцией на солнечных
батареях (EKSR3PA)
E Насосная станция на солнечных батареях (EKSRDS1A)
F Комплект для подключения к солнечным батареям
G Только для EKHTSU: 2-ходовой электромагнитный
клапан
Монтаж комплекта EKRP1HB в агрегате
Установите плату, входящую в комплект для подключения
к солнечным батареям, в агрегат.
См. раздел "4. Принадлежности" на странице 3, часть 8.
1 Откройте коробку с комплектом EKRP1HB.
1 Завьрнутая плата (адресная карта комплекта для
подключения к солнечным батареям/дистанционной
сигнализации)
2 Инструкция по монтажу
3 Пакет с принадлежностями
4 Коробка с комплектом EKRP1HB
2 Извлеките плату и разверните еь.
3 Откройте пакет с принадлежностями и возьмите разъьм
с маркировкой X1A.
4 Подсоедините этот разъьм к плате комплекта EKRP1HB
(к разъьму X1A/CN1).
5 Установите пластмассовые проставки из пакета
с принадлежностями на заднюю стенку распределительной
коробки.
6 Установите плату комплекта EKRP1HB на пластмассовые
проставки.
С помощью кабеля управления (из пакета
с принадлежностями) соедините разъьмы A1P: X33A (основная
плата ) и A4P: X2A/CN2 (плата комплекта EKRP1HB).
ОСТОРОЖНО!
Перед проведением всех электромонтажных
работ отключайте электропитание.
Монтаж электропроводки и других электрических
компонентов системы должен выполняться только
аттестованным электриком в строгом соответствии
с общеевропейскими и национальными стандартами
и правилами.
Прокладка электропроводки должна осущест-
вляться в соответствии с приводимыми ниже
схемой и инструкциями.
Позиция Описание
Необходимое
количество
жил кабеля
Максимальный
рабочий ток
1 Кабель датчика солнечных
батарей
2—
2 Датчик температуры горячей
воды бытового потребления
насосной станции на солнечных
батареях
2—
3 Датчик температуры
возвратной воды на солнечные
батареи
2—
4 Кабель сигнала включения,
идущий от пульта управления
насосной станцией на
солнечных батареях к агрегату
2—
3E
D
1
C
4
M
G
F
A
B
2
3
2
1
3
4
2 1
X2A/CN2
X1A/CN1
YC
Y1 Y2 Y3 Y4
X2A
X2A
A1P
A1P
X33A
X33A
A4P
A4P
1x
