Инструкция по монтажу и эксплуатации
3
EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
3. Введение
3.1. Общая информация
Мы благодарны вам за то, что вы остановили свой выбор на
комплекте для подключения к солнечным батареям EKSOLHTBV1.
Монтаж комплекта для подключения к солнечным батареям
должен осуществляться компетентным специалистом
в соответствии с настоящей инструкцией.
Комплект для подключения к солнечным батареям
подсоединяется к внутренним агрегатам EKHV(H/X)* в сочетании
с резервуарами для горячей воды бытового потребления EKHTS*.
Данный комплект позволяет нагревать воду, предназначенную
для бытового потребления, посредством солнечного света при
наличии солнца.
Чтобы получить от системы наибольшие комфорт и экономию
электроэнергии, следуйте указаниям, приведьнным в разделе
"10.1. Настройка системы" на странице 12 настоящей
инструкции.
3.2. Рамки настоящей инструкции
В настоящей инструкции по монтажу содержатся все сведения
о монтаже и эксплуатации комплекта для подключения
к солнечным батареям EKSOLHTBV1.
3.3. Идентификация модели

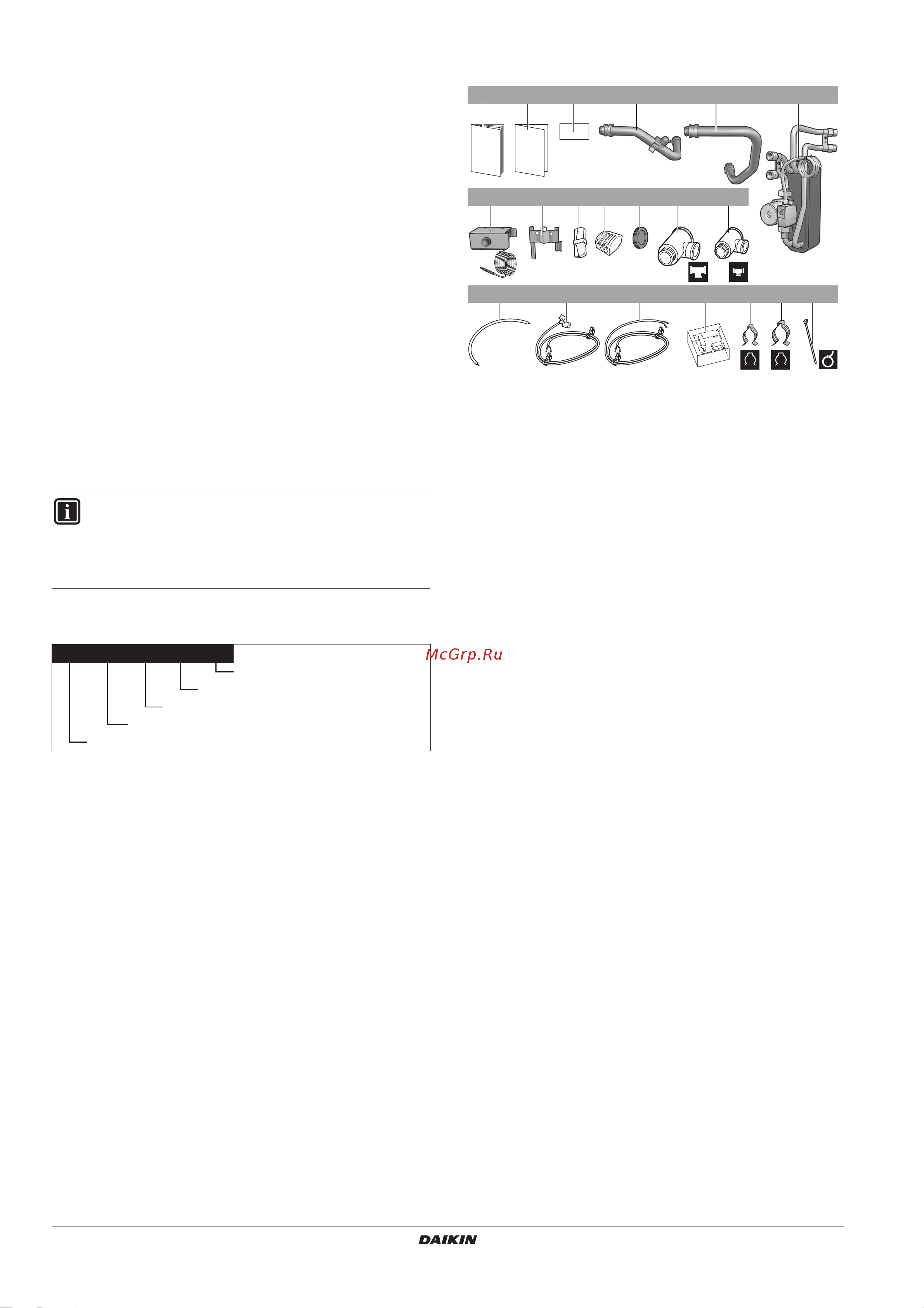

4. Принадлежности
1 Инструкция по монтажу
2 Приложение для насосной станции EKSR
3 Наклейка с электрической схемой
4 Соединение возврата потока в теплообменник
резервуара для горячей воды бытового потребления
емкостью 200/260 л с термовыключателем
трубопровода (включая кнопку возврата в исходное
состояние)
5 Соединение входа потока, поступающего из
теплообменника резервуара для горячей воды
бытового потребления
6 Пластинчатый теплообменник и насос
7 Термовыключатель резервуара для горячей воды
бытового потребления (включая кнопку возврата
в исходное состояние)
8 Держатель датчика
9 Разъем 2-полюсный
10 Разъем 3-полюсный
11 Втулка
12 Т-образный участок (большой)
13 Т-образный участок (малый)
14 Жгут проводов X3 на X2M/21
15 Жгут проводов Q3L на A1P
16 Жгут проводов Q3L на X2M/28 и X8Y
17 Адресная карта комплекта для подключения
к солнечным батареям EKRP1HB/дистанционной
сигнализации
18 Зажим трубопровода (малый)
19 Зажим трубопровода (большой)
20 Зажим
ИНФОРМАЦИЯ
См. руководство по установке внутреннего блока для
позиций, не описанных в этом руководстве.
Эксплуатация внутреннего блока описывается
в инструкции по эксплуатации внутреннего блока.
EK SOL HT B V1
V1 = 1 ф/230 В/50 Гц
Серия
Для горячей воды для бытового потребления
Комплект для подключения к солнечным батареям
Комплектация для Европы
1x 1x1x 1x 1x 1x
13 5462
1x 2x1x 1x
15x
1x
4x
1
1x
2
1x 1x
71012131189
1x
1x 1x 1x
18 19 2014 15 16 17
