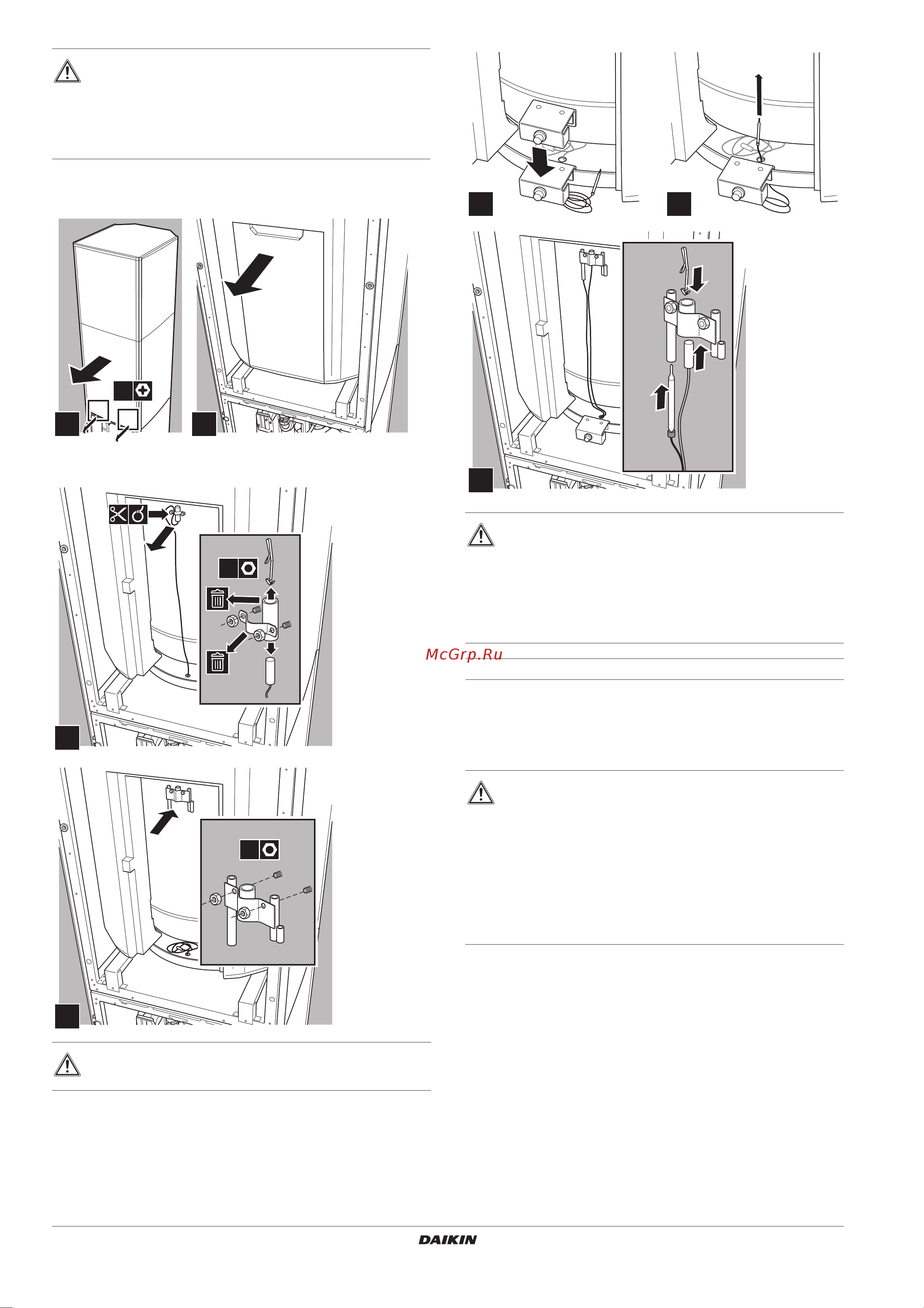

![Daikin EKSOLHTBV1 [8/20] Заправка воды](/views2/1801525/page8/bg8.png)
Инструкция по монтажу и эксплуатации
7
EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
4 Открытие резервуара для горячей воды бытового
потребления.
5 Установка термовыключателя.
Заправка воды
Заправьте воду в агрегат и в резервуар (смотрите инструкции
по монтажу агрегата и резервуара для горячей воды для
бытового потребления).
Заправьте контур солнечных батарей раствором гликоля.
ОСТОРОЖНО!
Обеспечьте, чтобы подсоединьнный к комплекту для
подключения к солнечным батареям трубопровод
воды, идущий от солнечных батарей и агрегата, имел
надьжную опору и не создавал напряжений для
комплекта для подключения к солнечным батареям.
ОСТОРОЖНО!
Не перетягивайте гайки.
2x
11 12
13
14
2x
2x
(A)
(A)
(B)
(C)
(A)
(A)
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что и у термовыключателя, и у датчик
резервуара для горячей воды бытового потребления
хороший контакт с корпусом резервуара.
Отсутствие хорошего контакта может привести
к перегреву резервуара для горячей воды бытового
потребления.
ОСТОРОЖНО: использование гликоля
■ Соблюдайте инструкции, переданные вам
поставщиком солнечных батарей. Обязательно
используйте нетоксичный гликоль.
■ В установках с резервуаром для горячей воды
бытового потребления использование пропилен-
гликоля, включая необходимые ингибиторы,
допускается только при классификации по
категории 3 согласно EN1717 или эквивалентно
на основании действующего законодательства.
1615
17
(C)
(B)
