EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
Инструкция по монтажу и эксплуатации
10
Используется жгут проводов Q3L на A1P, см. пункт 15 раздела
"Принадлежности" на странице 3.
Используется жгут проводов Q3L на X2M/28 и X8Y, см.
пункт 16 раздела "Принадлежности" на странице 3.
4 Подключение пульта управления насосной станцией на
солнечных батареях
1 подключите пульт управления к насосной станции на
солнечных батареях;
2 подключите пульт управления насосной станцией на
солнечных батареях к внутреннему агрегату;

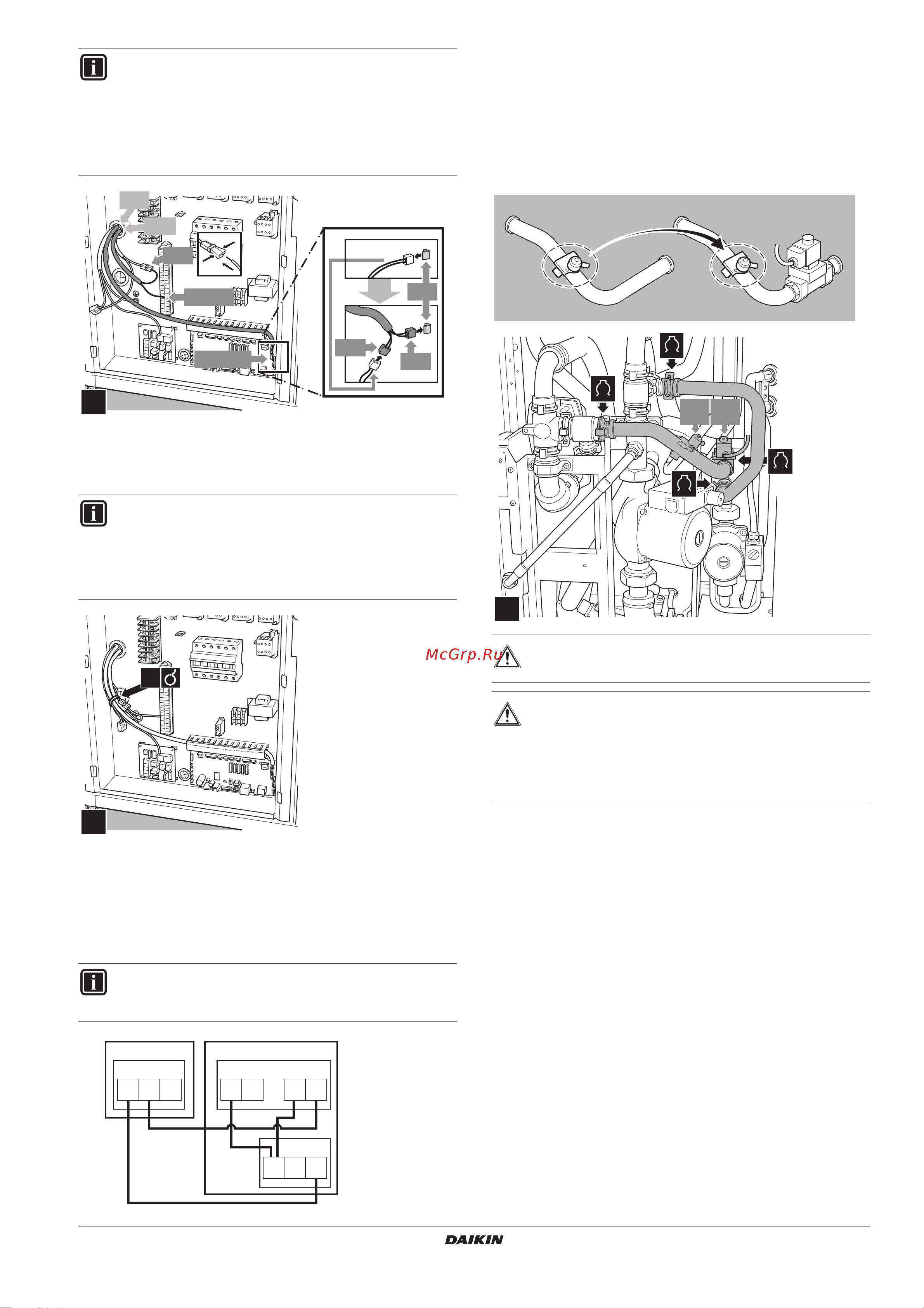

8. Установка комплекта
электромагнитных клапанов
EKUHT2WB
8.1. Последние действия по монтажу комплекта
внутри агрегата
Для выполнения следующих действий по установке вернитесь
к разделу "4 Открытие резервуара для горячей воды бытового
потребления." на странице 7.
ИНФОРМАЦИЯ
Только для установок с отдельным резервуаром для
горячей воды бытового потребления.
Чтобы покрыть расстояние между резервуаром для
горячей воды бытового потребления и гидрокамерой,
жгут проводов Q3L на A1P и жгут проводов Q3L на
X2M/28 и X8Y необходимо удлинить.
ИНФОРМАЦИЯ
При установке с резервуаром для горячей воды
бытового потребления EKHTSU следующее действие
производится так, как описано в разделе
"8. Установка комплекта электромагнитных клапанов
EKUHT2WB" на странице 10.
ИНФОРМАЦИЯ
См. наклейку с электрической схемой на обратной
стороне передней декоративной панели.
6
P2/2
P2/2
P1/1
P1/1
X8Y
X8Y
X2M/28
X2M/28
A1P/X3A
A1P/X3A
X3B
X3B
X3A
X3A
A1P
A1P
1
2
1
2
3
7
1x
X3 X4 YC Y3
12
3
A4P
BSK
EKHV*BBEKSR3PA
21 28 29
X2M
ОСТОРОЖНО!
Не путайте соединения входа и выхода потока.
ОСТОРОЖНО!
Обеспечьте, чтобы подсоединьнный к комплекту для
подключения к солнечным батареям трубопровод
воды, идущий от солнечных батарей и агрегата, имел
надьжную опору и не создавал напряжений для
комплекта для подключения к солнечным батареям.
EKUHT2WBEKSOLHTBV1
1
1
A
1
Q2L
Q2L
Y1S
Y1S
10
