EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011
Инструкция по монтажу и эксплуатации
6
7.5. Монтаж комплекта для подключения к
солнечным батареям
■ Непосредственно после доставки агрегат следует тщательно
осмотреть и обо всех повреждениях незамедлительно
сообщить представителю компании-перевозчика.
■ Проверьте, все ли принадлежности прилагаются к агрегату.
См. раздел "4. Принадлежности" на странице 3.
■ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке.

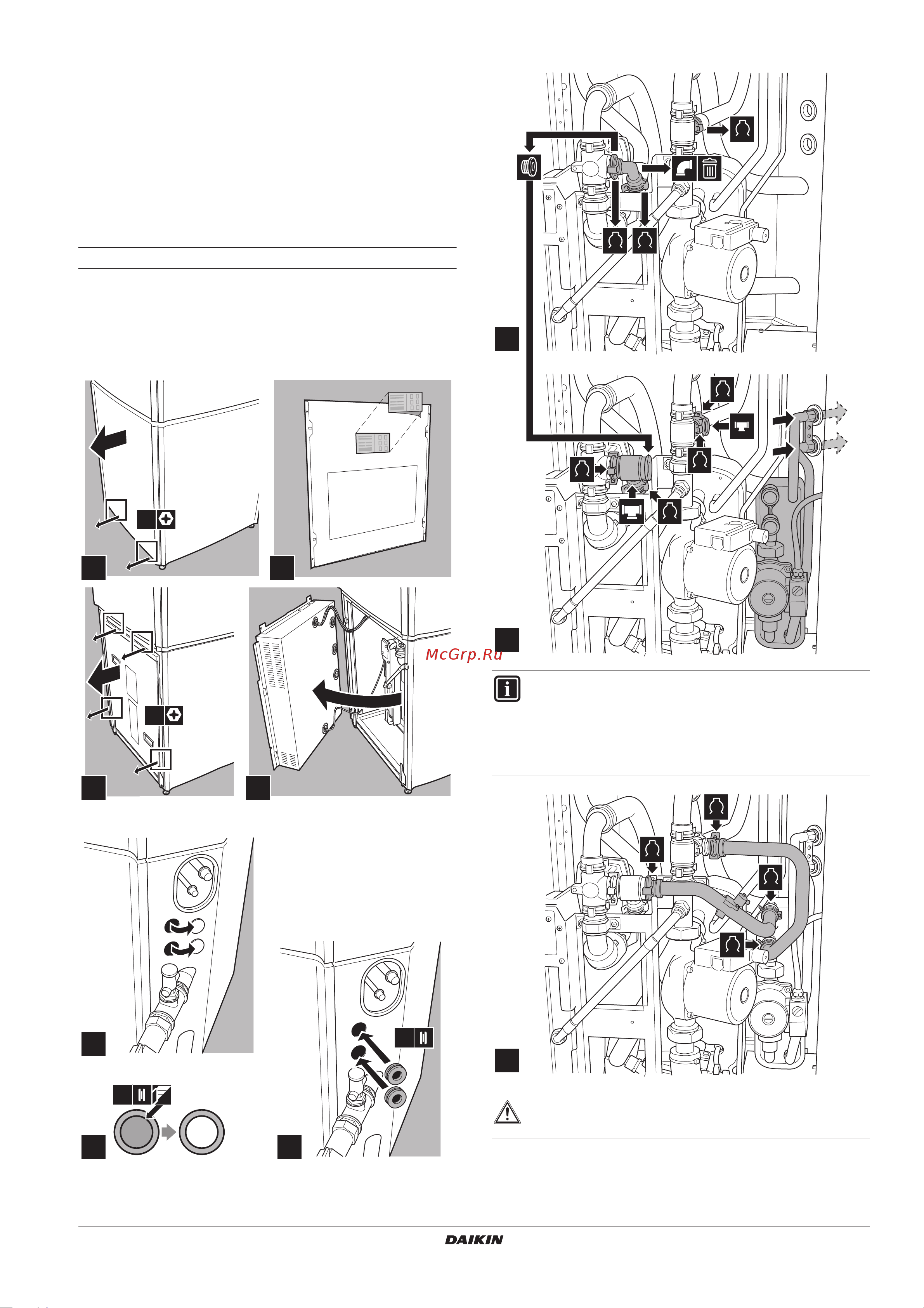

Порядок действий
Следуйте порядку действий, показанному на монтажных
чертежах ниже.
1 Открытие агрегата, установка наклейки с электрической
схемой на передней декоративной панели и снятие
распределительной коробки.
2 Удалите выбивные отверстия и установите втулки.
3 Установите комплект внутри агрегата.
2x
4x
1
3 4
2
2x
5
6 7
2x
ИНФОРМАЦИЯ
При установке с резервуаром для горячей воды
бытового потребления EKHTSU следующее действие
производится не так, как описано ниже. Вместо этого
см. раздел "8. Установка комплекта электромагнитных
клапанов EKUHT2WB" на странице 10.
ОСТОРОЖНО!
Не путайте соединения входа и выхода потока.
2
C
1
B
A B
C
8
9
1
1
1
A
10
