Инструкция по монтажу и эксплуатации
11
EKSOLHTBV1
Комплект для подключения воздушно-водяной системы,
работающей в режиме теплового насоса, к солнечным батареям
4PW67028-1A – 08.2011

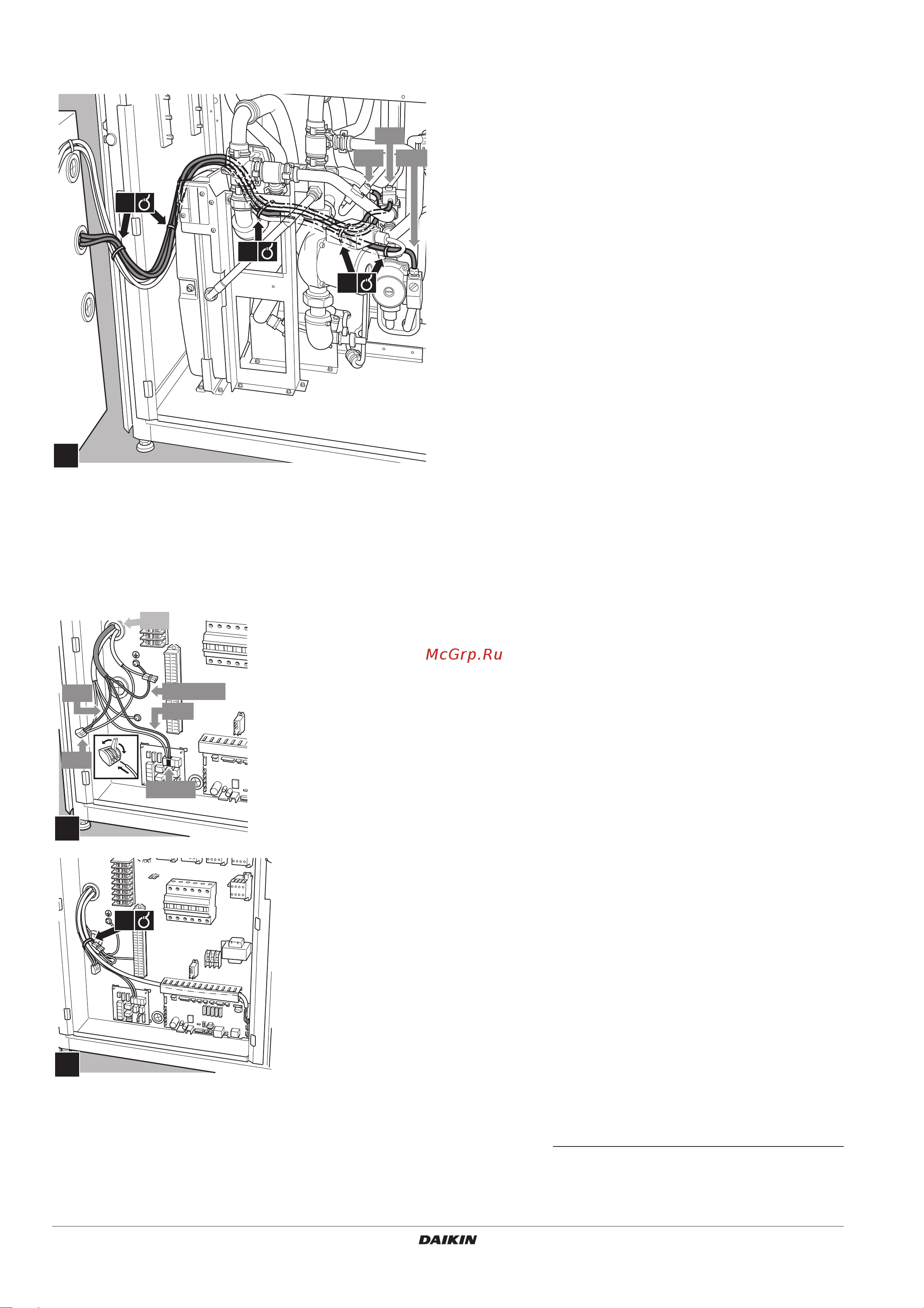

8.2. Направление проводки к распределительной
коробке
Для выполнения следующих действий по установке вернитесь
к разделу "3 Выполнение подключения в распределительной
коробке" на странице 9.
8.3. Последнее действие по подсоединению
электропроводки
Для выполнения следующих действий по установке
вернитесь к разделу "4 Подключение пульта управления
насосной станцией на солнечных батареях" на странице 10.
9. Запуск
9.1. Ввод системы в эксплуатацию перед первым
запуском
Помимо того, что необходимо проверить перед первым
запуском агрегата (смотрите инструкцию по монтажу агрегата),
перед включением автомата защиты необходимо проверить
установку комплекта для подключения к солнечным батареям
по перечисленным ниже пунктам.
■ Резервуар для горячей воды для бытового потребления
заполнен водой. Смотрите инструкцию по монтажу
резервуара для горячей воды для бытового потребления.
■ Контур, подсоединьнный к комплекту для подключения
к солнечным батареям, заполнен водой. Смотрите
инструкцию по монтажу агрегата.
■ Коллектор контура солнечных батарей заполнен гликолем.
Смотрите инструкцию по монтажу контура солнечных
батарей.
■ Убедитесь в правильности крепления комплекта для
подключения к солнечным батареям во внутреннем блоке
и в отсутствии утечек.
■ Электропроводка и заземление
Убедитесь в том, что насос комплекта для подключения
к солнечным батареям подключен к устройству тепловой
защиты именно так, как показано на электрической схеме,
а провода заземления насоса подсоединены правильно.
Клеммы заземления следует затянуть.
■ Убедитесь в том, что блокировочный контакт насосной
станции на солнечных батареях подсоединьн к агрегату.
■ Монтаж датчиков
Убедитесь в том, что датчик температуры в солнечных
батареях и датчик температуры в резервуаре для горячей
воды для бытового потребления насосной станции
солнечных батарей смонтированы правильно.
■ Проверьте, чтобы насосной станции солнечных батарей
были заданы следующие настройки:
■ Максимальная температура в солнечных батареях: ≤110°C
■ Максимальная температура в резервуаре: 80°C
■ Минимальный перепад температуры между резервуаром
для горячей воды для бытового потребления и солнечными
батареями перед включением насоса:
≥
15°C
9.2. Перечень проверок на правильность
функционирования
Система функционирует правильно, если наблюдаются
перечисленные ниже явления.
■ Когда температура в солнечных батареях становится на
15°C выше температуры в резервуаре для горячей воды
для бытового потребления, насос насосной станции
солнечных батарей и насос комплекта для подключения
к солнечным батареям начинают работать.
(1)
dT
ON
=(T
K
–T
S
)=15°C
■ Когда температура в солнечных батареях становится
менее. чем на 4°C выше температуры возвращающейся
воды (T
R
), насос насосной станции солнечных батарей
и насос комплекта для подключения к солнечным батареям
прекращают работать.
dT
OFF
=T
K
–T
R
≤4°C
M2P
M2P
Q2L
Q2L
Y1S
Y1S
1x
2x
2x
2
7
A4P/X3
A4P/X3
BLU
YLW/GRN
BRN
Y1S
Y1S
X7Y
X7Y
2
1
3
8
1x
(1) До тех пор, пока не включился режим нагрева воды для бытового
потребления, параметр приоритета солнечных батарей = 1,
а резервуар для воды для бытового потребления нагревается
тепловым насосом.
Более подробную информацию смотрите в разделе "10.1. Настройка
системы" на странице 12.
