34
Čeština
(2) Upínací pouzdro
(3) Vedení lemovače (Obr. 20)
(4) Adaptér vedení šablony (B)
Pro výrobek Trend.
Doplňky podléhají změnám bez předchozího upozornění.
POUŽITÍ
䡬 Dřevoobráběcí práce na obrobcích vystředěných na
drážkování a zkosení.
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamž itě
pracovat, a to může způsobit vážný úraz.
3. Prodlužovací kabel
Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tloušce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.
INSTALACE A DEMONTÁŽ NÁSTAVCŮ
UPOZORNĚNÍ
Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku
z elektrické zásuvky, abyste zabránili závažným
nehodám.
1. Instalace nástavců
(1) Vyčistěte a zasuňte stopku nástavce do upínacího
pouzdra tak, aby stopka dosedla na doraz, potom ji
vysuňte zpět přibližně 2 mm.
(2) S vloženým nástavcem a stisknutým pojistným kolíkem
přidržujícím hřídel motoru pevně dotáhněte klíčem
velikosti 23 mm upínací pouzdro ve směru chodu
hodinových ručiček. (z pohledu zespodu vrchní frézy).
(Obr. 1)
POZOR
䡬 Ujistěte se, že upínací pouzdro je po vložení nástavce
pevně dotažené. V případě nedodržení tohoto pokynu
může dojít k poškození upínacího pouzdra.
䡬 Zajistěte, aby pojistný kolík nebyl po dotažení upínacího
pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.
(3) Používáte-li nástavec se stopkou průměru 8 mm,
nahrate osazené upínací pouzdro za pouzdro pro
nástavec s průměrem stopky 8 mm, které se dodává
jako standardní příslušenství.
2. Demontáž nástavců
Při demontáži nástavců postupujte v opačném pořadí
než při instalaci nástavců.
POZOR
Zajistěte, aby pojistný kolík nebyl po dotažení upínacího
pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.
ZPŮSOB POUŽITÍ HORNÍ FRÉZKY
1. Nastavení hloubky řezu. (Obr. 2)
(1) Umístěte nářadí na rovnou plochu dřeva.
(2) Otočte páku pro rychlé seřízení proti směru chodu
hodinových ručiček až na doraz. (Obr. 3)
(3) Otočte těleso zarážky tak, že část, ke které není upevněn
seřizovací šroub hloubky řezu na tělese zarážky, se
přesune k spodní části tyčky zarážky. Uvolněte pojistný
otočný knoflík tyčky, aby tyčka zarážky se mohla dostat
do styku s tělesem zarážky.
(4) Uvolněte pojistnou páčku a zatlačte na tělo nářadí, až
se nástavec právě dotkne rovné plochy. V tomto
okamžiku dotáhněte pojistnou páčku. (Obr. 4)
(5) Dotáhněte pojistný otočný knoflík tyčky. Vyrovnejte
indikátor hloubky s ryskou „0“ stupnice.
(6) Uvolněte pojistný otočný knoflík tyčky a zvedněte, až
se ukazatel vyrovná s dílkem stupnice odpovídajícím
požadované hloubce řezu. Dotáhněte pojistný otočný
knoflík tyčky.
(7) Uvolněte pojistnou páčku a zatlačte na tělo nářadí
dolů, až těleso zarážky dosáhne požadovanou hloubku
řezu.
Na Vaší horní frézce je možné provést jemné seřízení
hloubky řezu.
(1) Upevněte otočný knoflík k otočné rukojeti pro jemné
seřízení.
(2) Otočte páku pro rychlé seřízení ve směru chodu
hodinových ručiček až se páka zastaví o šroub zarážky.
(Obr. 5)
Pokud se páka pro rychlé seřízení nezastaví o šroub
zarážky, není závrtný šroub řádným způsobem upevněn.
Pokud dojde k této situaci, mírně uvolněte pojistnou
páku a zatlačte na nářadí (vrchní frézku) silně z horní
strany a opět otočte páku pro rychlé seřízení po
náležitém upevnění závrtného šroubu.
(3) Hloubku řezu lze otáčením otočné rukojeti pro jemné
seřízení seřídit tehdy, když pojistná páka je uvolněná.
Otáčením otočné rukojeti pro jemné seřízení proti směru
chodu hodinových ručiček se dosáhne mělčího řezu,
zatímco otáčením ve směru chodu hodinových ručiček
se dosáhne hlubšího řezu.

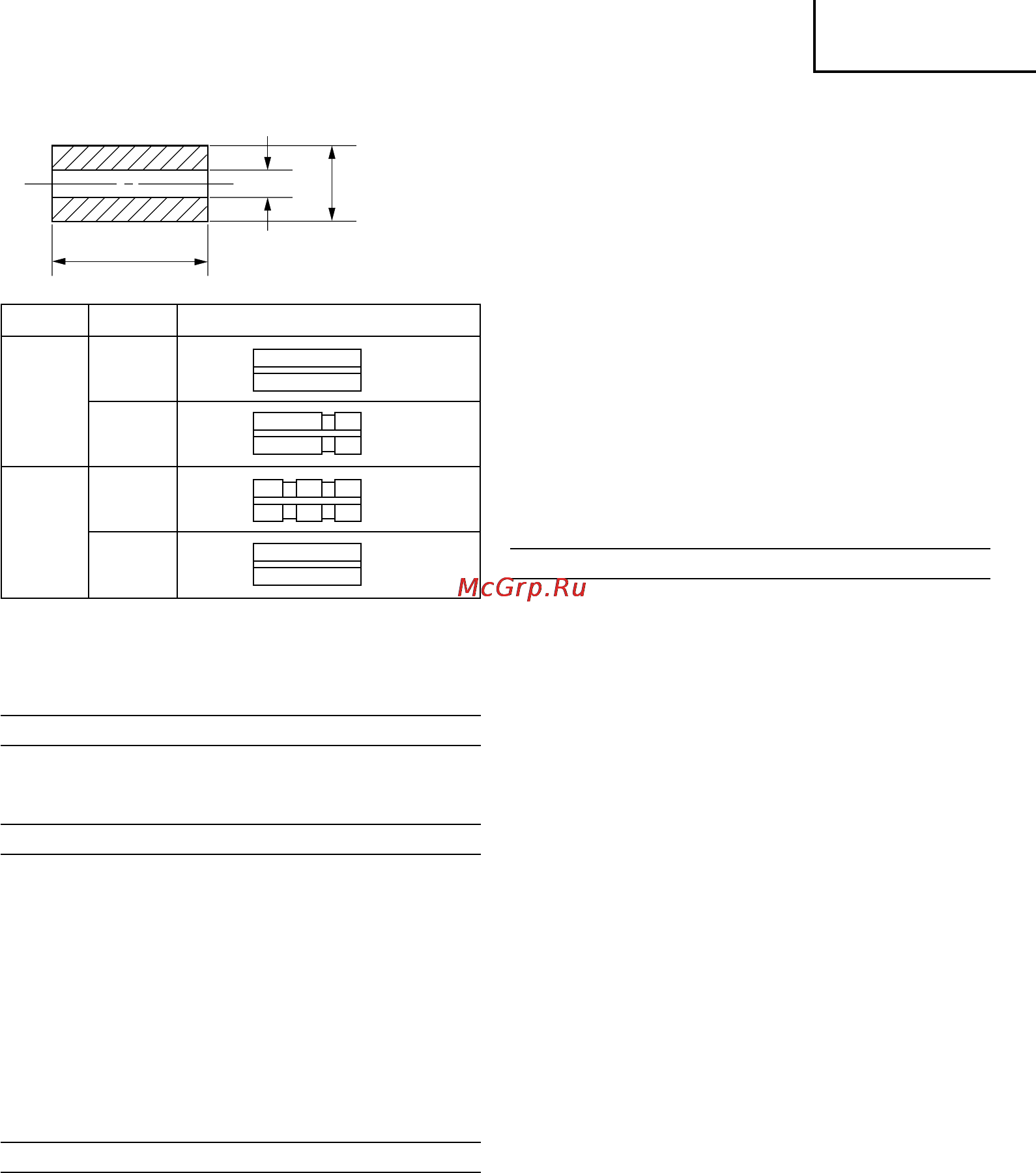

d
D
20 mm
DdTvar objímky upínacího pouzdra
12 mm
6 mm
Bez drážky
3 / 8”
1 drážka
1 / 2”
3 / 8”
2 drážky
10 mm
Bez drážky
