Русский

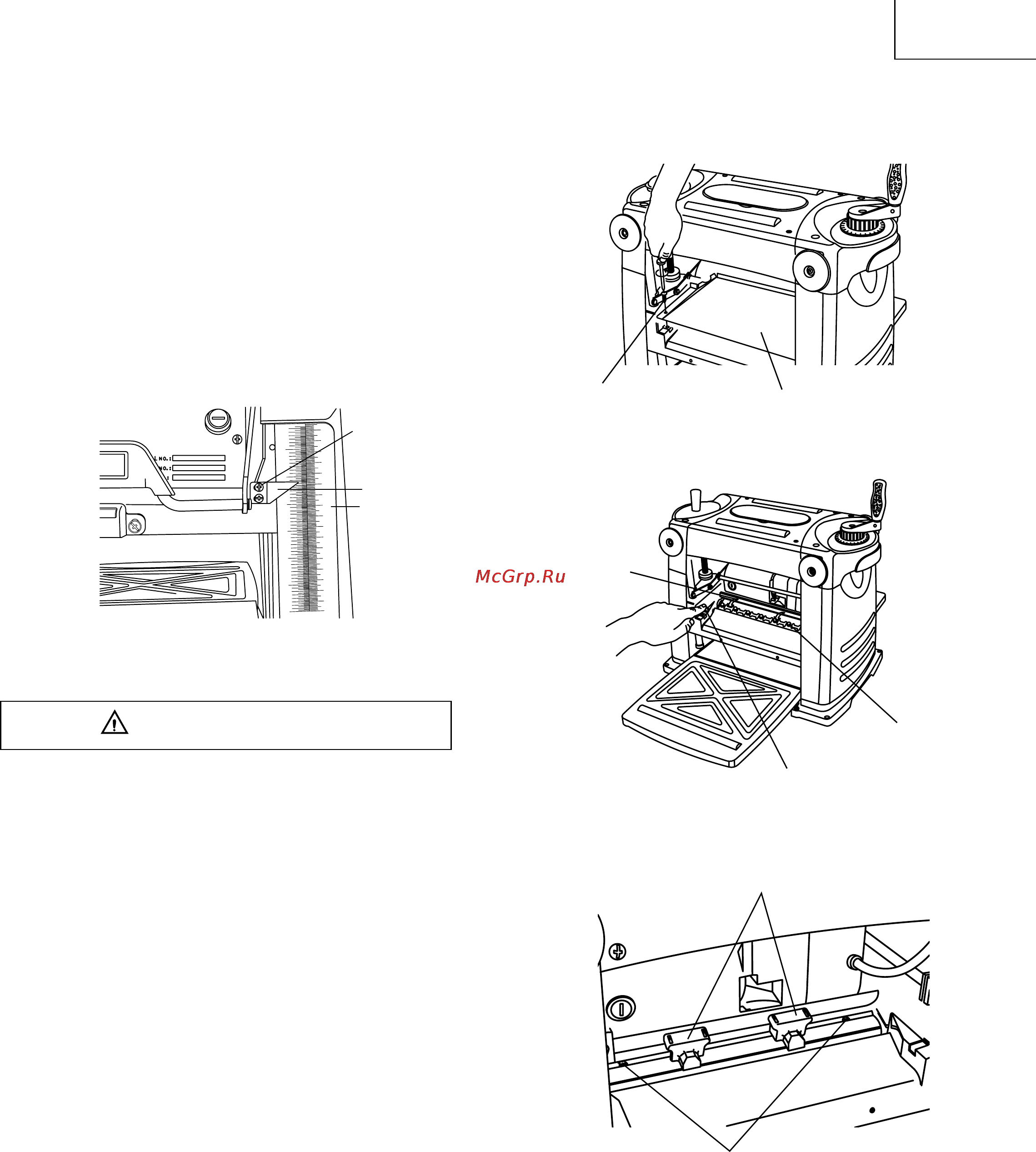

РЕГУЛИРОВКА ШКАЛЫ ГЛУБИНЫ СРЕЗА (РИС. F)

1. Проведите пробное строгание доски.

2. Сравните замеренную толщину доски с

показаниями на шкале глубины среза (2).

3. Если показания на шкале неверны,

раскрутите винты (1), закрепляющие указатель

(3) и отрегулируйте их, чтобы он указывал на

соответствующую величину.

4. Снова проверьте показания шкалы, обстрогав

другую доску. Проверьте дважды и отрегулируйте

заново при необходимости.

Рис. F

УСТАНОВКА ВЫСОТЫ НОЖА (РИС. G, G-1, H)

Во избежание травм от случайного включения станка,

убедитесь, что выключатель находится в положении

OFF («ВЫКЛ.»), а штепсель не подсоединен к источнику

питания.

1. Выкрутите два винта отверткой, затем снимите

пылезащитную крышку (Рис. G).

2. Раскрутите восемь шестигранных винтов (3) с

помощью гаечного ключа, входящего в комплект

поставки.

3. Нажмите на защелку на оправке и поворачивайте

режущую головку, пока не появятся два

шестигранных болта (5) (Рис. G-1).

4. Поместите прибор размерной настройки ножа

(6) (Рис. Н) на режущую головку с помощью

обеих направляющих, плотно прижатых к ножу.

5. Ослабьте или затяните шестигранные болты (5)

таким образом, чтобы нож коснулся прибора

размерной настройки.

6. Затяните восемь шестигранных винтов с

помощью гаечного ключа, входящего в комплект

поставки.

7. Поставьте на место пылезащитную крышку и

закрепите ее двумя винтами (1).

Рис. G

Рис. G-1

Рис. H

ПРЕДОСТЕРЕ

ЕНИЕ
