– 51 –
Русский
Никогда не наносите смазку на лезвие во время вращения.
Во избежание пожара или токсичной реакции никогда
не используйте бензин, бензиновый растворитель,
разбавитель лака или аналогичные высоколетучие
растворители для чистки станка. Во избежание травм
от случайного запуска или поражения электрическим
током, отсоедините сетевой шнур от розетки перед
проведением технического обслуживания инструмента. В
целях безопасности данный инструмент имеет двойную
изоляцию. Во избежание поражения электрическим
током, пожара или травмы используйте только детали,
идентичные указанным в перечне запчастей. Повторную
сборку осуществляйте в соответствии с первоначальной
сборкой, чтобы избежать поражения электрическим током.

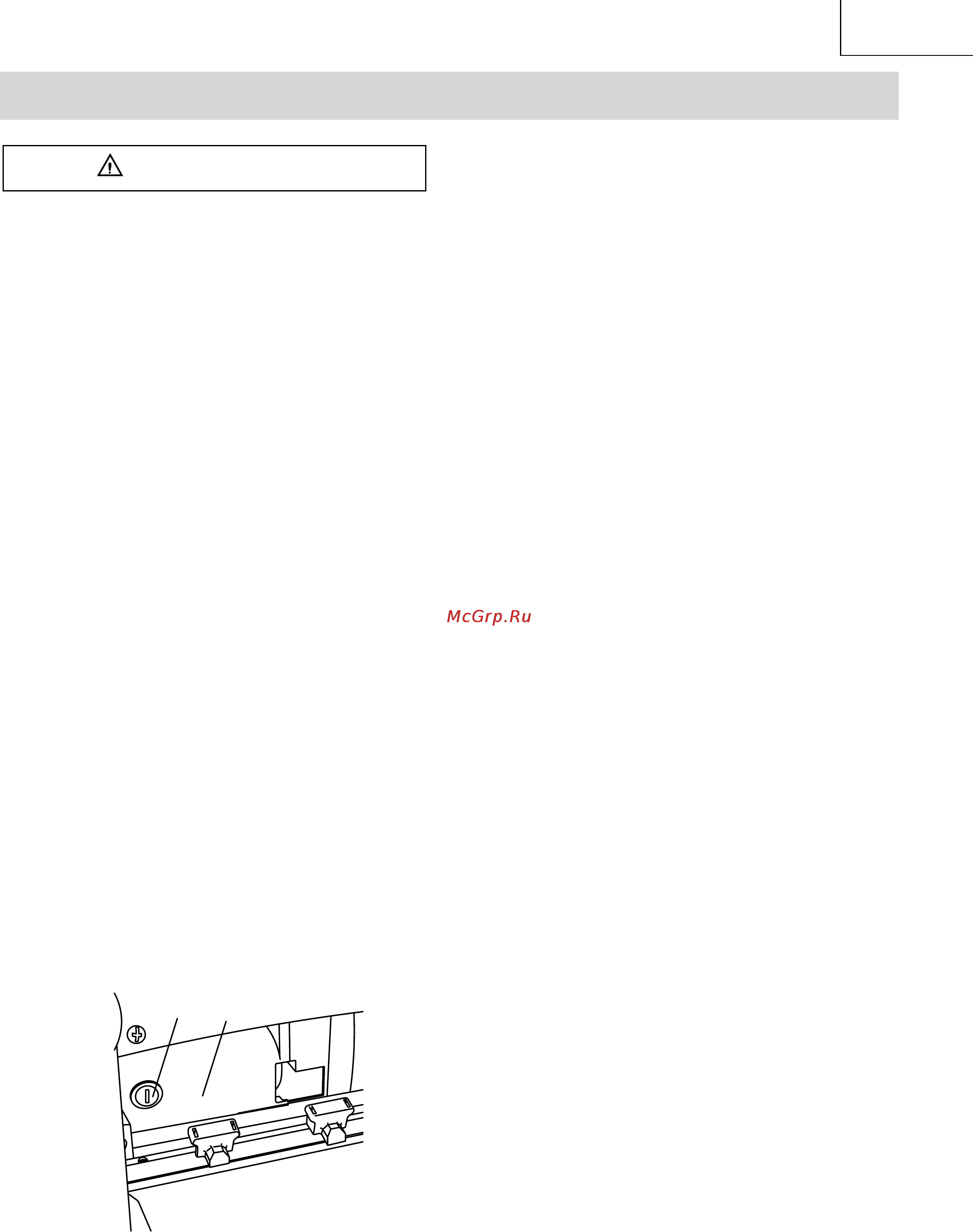

ЗАМЕНА ГРАФИТОВОЙ ЩЕТКИ (РИС. Q)
Срок службы графитовых щеток рассчитан примерно
на 50 рабочих часов или 10 000 циклов включения/
выключения. Замену обеих графитовых щеток необходимо
проводить в том случае, если длина одной из них
станет менее ¼ дюйма (6,35мм), либо если пружина или
провод повреждены или обгорели. Чтобы проверить
или заменить щетки, сначала отключите инструмент от
электропитания. Затем снимите черный пластиковый
колпачок (1) со стороны двигателя (2). Колпачок снимайте
осторожно, поскольку он приводится в действие пружиной.
Затем вытащите щетку и замените ее. Произведите
замену с другой стороны аналогично. Для сборки
повторите процедуру в обратном порядке. Проушины
на металлическом конце узла заходят в те же пазы,
что и графитовая часть. Плотно, но не сильно затяните
колпачок.
Рис. Q
1
2
ПРИМЕЧАНИЕ:
Чтобы заново установить те же щетки, сначала убедитесь
в том, что щетки вставляются так же, как и вынимались.
Это позволит избежать обкатки, которая снижает
производительность двигателя и повышает износ.
ЗАМЕНА КЛИНОВИДНОГО РЕМНЯ
Неправильное натяжение клиновидного ремня приводит к
соскальзыванию ремня со шкива двигателя или привода.
Ослабленный ремень должен быть заменен. Чтобы
заменить клиновидный ремень:
●
Выключите станок и отключите от источника питания.
●
Раскрутите и выньте винты на панели справа. Снимите
панель.
●
Снимите старый ремень, начиная со шкивов мотора
или привода соответственно. Осторожно тяните
ремень, одновременно поворачивая шкивы.
●
Замените ремень на новый. Чтобы установить ремень
на шкивы, повторите процедуру снятия ремня в
обратном порядке.
●
Убедитесь, что ремень ровно лежит в канавках шкивов
двигателя и привода.
●
Поставьте панель на место и прикрепите ее справа.
СМАЗКА
●
Подшипники двигателя и режущей головки
опломбированы и не нуждаются в смазке.
●
Шестерни и регулировочные винты должны очищаться
от сора и жира.
●
Столы можно покрыть мебельным воском, чтобы
способствовать плавной подаче заготовок. Убедитесь,
что используемая смазка не влияет на возможность
отделки заготовки лаком, герметиком и т.д.
Запрещается использовать смазку на силиконовой
основе.
ЧИСТКА СТАНКА
Содержите станок в чистоте. После 10 часов работы
необходимо удалять древесную стружку, пыль, грязь и
прочий сор.
ПРЕДОСТЕРЕ
ж
ЕНИЕ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
