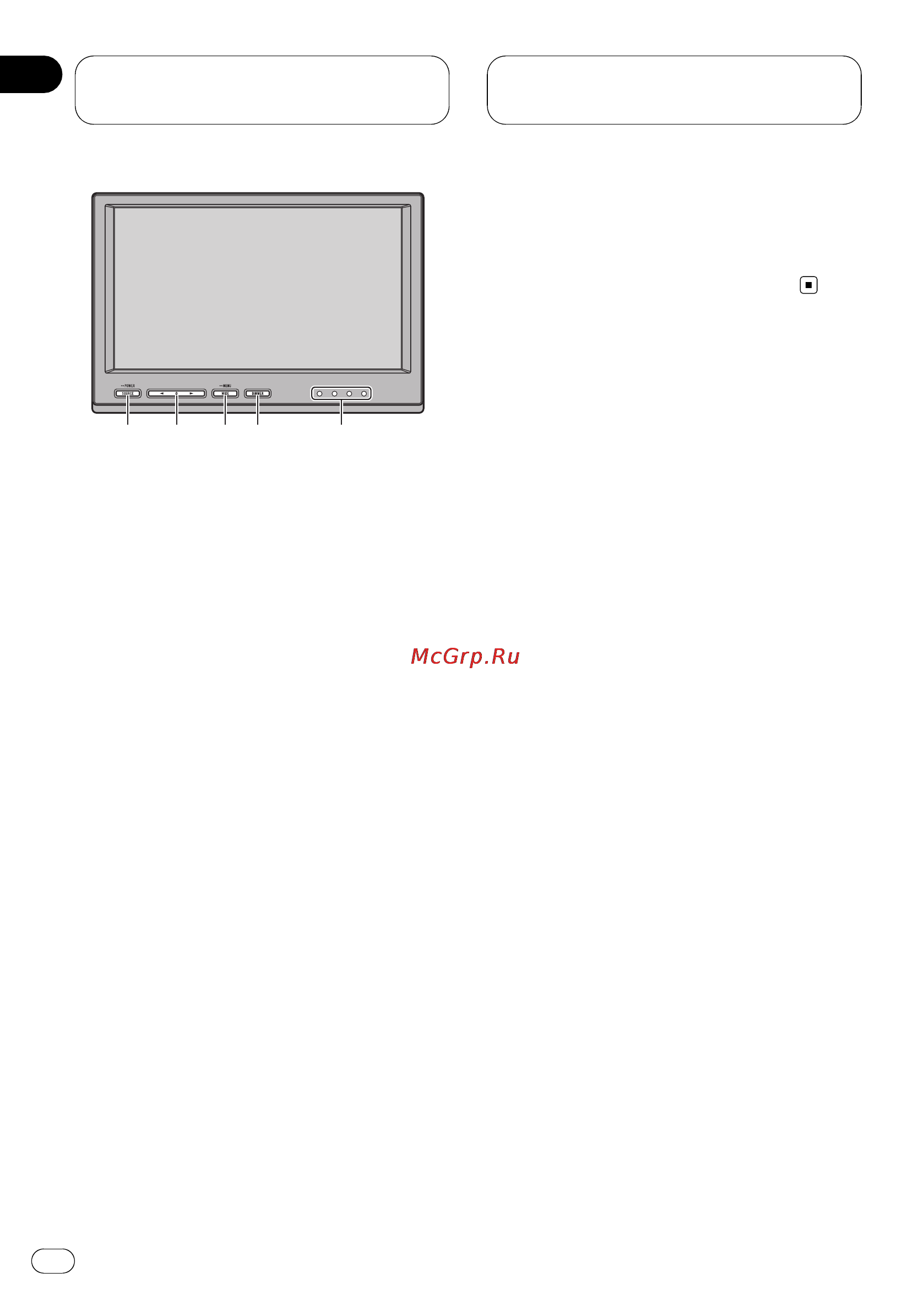

Описание элементов
устройства
Дисплей
1 Кнопка SOURCE/POWER
Это устройство включается при выборе
источника сигнала. Нажмите, чтобы
перебрать все доступные источники сиг-
нала.
Нажмите и удерживайте, чтобы выклю-
чить устройство.
2 Кнопки c/d
С помощью этих кнопок производится из-
менение настроек при отображении на
экране установочного меню.
3 Кнопка WIDE/MENU
Нажмите эту кнопку, чтобы выбрать
необходимый режим увеличения форма-
та изображения с 4:3 до 16:9.
Чтобы отобразить на экране установоч-
ное меню, нажмите и удерживайте эту
кнопку.
4 Кнопка DIMMER
Используется для переключения уровня
освещенности.
5 Инфракрасный передатчик
Вы можете прослушивать аудиозаписи в
режиме стерео с помощью беспровод-
ных наушников, которые приобретаются
отдельно (например, SE-IRM290).
1
3
4
2
5
Управление данным
устройством
Ru
106
Раздел
03
